2020年英國IQD品牌超低功耗OCVCSO振蕩器新品發布
來源：http://www.benpai.com.cn 作者：金洛鑫電子 2020年03月21
2020年英國IQD品牌超低功耗OCVCSO振蕩器新品發布
IQD頻率產品部推出了一系列高頻烤箱控制壓控聲表面波振蕩器(OCVCSO).OCVCSO系列目前提供三種頻率,分別為400MHz,800MHz和1.2GHz,它們采用25.4x22x13.2mm工業標準SMD晶振封裝.一種低噪聲,低功耗的OCVCSO(烤箱控制,電壓控制,SAW振蕩器),頻率為800MHz,由5V低壓電源供電.800MHz信號由400MHz基本頻率產生,隨后是低噪聲倍頻器.它設計用于實驗室環境(測試設備,掩體,地面軍事設備).
這些OCVCSO在相同頻率下的噪聲基底比OCXO低10dB至15dB,從而為諸如雷達檢測系統之類的應用提供了大大改善的相位噪聲性能.400MHz,OCVCSO頻率由基本的高QSAW諧振器產生,而800MHz和1.2GHz是使用具有低噪聲倍頻器的高頻基本SAW聲表面諧振器產生的.僅將頻率乘以一次即可獲得出色的相位噪聲性能,在最低水平上低至-168dBc/Hz,在‹10fs的10kHz至100MHz之間產生抖動.基于基頻的400MHz-OCVCSO在底限電平處的相位噪聲性能為-174dBc/Hz,抖動為5fs.
這些新型輕巧的OCVCSO石英晶體振蕩器重量僅為8克,在0至+50攝氏度的工作溫度范圍內的穩定性低至±2ppm,并且在10年內的最大老化度為±6ppm,不僅是雷達的理想選擇,而且還是模擬器,通信系統和傳感器的理想之選.無人機(UAV).OCVCSO使用5V電源供電,功耗在0.8W至1W之間,具有50µs正弦輸出和電壓控制選件,從而使頻率可降低至少±6ppm.
電氣參數:
電源電壓
能量消耗
預熱:2.0W典型值,最大2.5W
穩態(@25℃):典型1.0W,最大1.5W
預熱時間(在-25℃下連續運行1小時后達到的相對于頻率的±1ppm):最長3分鐘.電源電壓,絕對最大額定值:+6V.
噪音參數:
相位噪聲(25℃時的靜態條件,在整個溫度范圍內的保證值):
(@1kHz):-137dBc/Hz(典型值),-130dBc/Hz(最大)保證
(@10kHz):-160dBc/Hz(典型值),-155dBc/Hz(最大)保證
(@1MHz):-167dBc/Hz(典型值),-165dBc/Hz(最大值)保證的諧波失真(所有次諧波,2次和3次諧波):-40dBc(典型值),-30dBc(最大值)雜散(非諧波):-80dBc(最大值)
抖動:
全偏移范圍從10Hz到100MHz:典型值為100fs,最大200fs寬帶:從10kHz到100MHz:最大10fs.

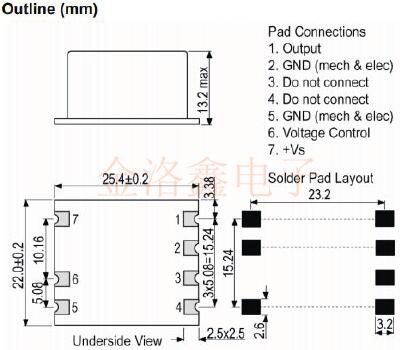

OCVCSO-1外形尺寸圖

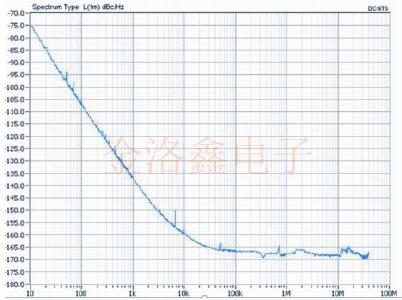

相位噪聲示例
環境參數:
啟動溫度范圍(性能降低):-40~60℃
儲存溫度范圍:-40~85℃
沖擊:按照MIL-PRF-28800F,Class3,測試設備進行.
隨機振動:按照MIL-PRF-28800F,Class3,測試設備進行.
2020年英國IQD品牌超低功耗OCVCSO振蕩器新品發布
IQD頻率產品部推出了一系列高頻烤箱控制壓控聲表面波振蕩器(OCVCSO).OCVCSO系列目前提供三種頻率,分別為400MHz,800MHz和1.2GHz,它們采用25.4x22x13.2mm工業標準SMD晶振封裝.一種低噪聲,低功耗的OCVCSO(烤箱控制,電壓控制,SAW振蕩器),頻率為800MHz,由5V低壓電源供電.800MHz信號由400MHz基本頻率產生,隨后是低噪聲倍頻器.它設計用于實驗室環境(測試設備,掩體,地面軍事設備).
這些OCVCSO在相同頻率下的噪聲基底比OCXO低10dB至15dB,從而為諸如雷達檢測系統之類的應用提供了大大改善的相位噪聲性能.400MHz,OCVCSO頻率由基本的高QSAW諧振器產生,而800MHz和1.2GHz是使用具有低噪聲倍頻器的高頻基本SAW聲表面諧振器產生的.僅將頻率乘以一次即可獲得出色的相位噪聲性能,在最低水平上低至-168dBc/Hz,在‹10fs的10kHz至100MHz之間產生抖動.基于基頻的400MHz-OCVCSO在底限電平處的相位噪聲性能為-174dBc/Hz,抖動為5fs.
電氣參數:
電源電壓
能量消耗
預熱:2.0W典型值,最大2.5W
穩態(@25℃):典型1.0W,最大1.5W
預熱時間(在-25℃下連續運行1小時后達到的相對于頻率的±1ppm):最長3分鐘.電源電壓,絕對最大額定值:+6V.
噪音參數:
相位噪聲(25℃時的靜態條件,在整個溫度范圍內的保證值):
(@1kHz):-137dBc/Hz(典型值),-130dBc/Hz(最大)保證
(@10kHz):-160dBc/Hz(典型值),-155dBc/Hz(最大)保證
(@1MHz):-167dBc/Hz(典型值),-165dBc/Hz(最大值)保證的諧波失真(所有次諧波,2次和3次諧波):-40dBc(典型值),-30dBc(最大值)雜散(非諧波):-80dBc(最大值)
抖動:
全偏移范圍從10Hz到100MHz:典型值為100fs,最大200fs寬帶:從10kHz到100MHz:最大10fs.
OCVCSO-1外形尺寸圖
相位噪聲示例
啟動溫度范圍(性能降低):-40~60℃
儲存溫度范圍:-40~85℃
沖擊:按照MIL-PRF-28800F,Class3,測試設備進行.
隨機振動:按照MIL-PRF-28800F,Class3,測試設備進行.
