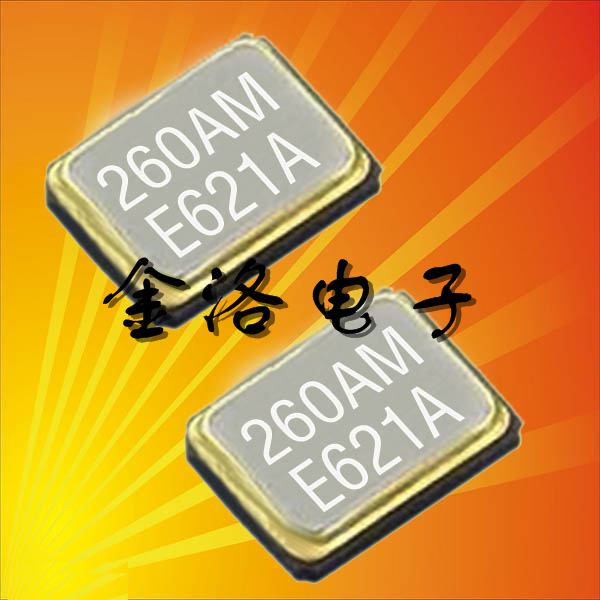

首頁應用案例移動產品愛普生2520石英晶振,進口晶振,FA-20H晶振,FA-20H 26.0000ML81Z-AC3

愛普生2520石英晶振,進口晶振,FA-20H晶振,FA-20H 26.0000ML81Z-AC3

規格型號：8838244
頻率：12MHz～48MHz

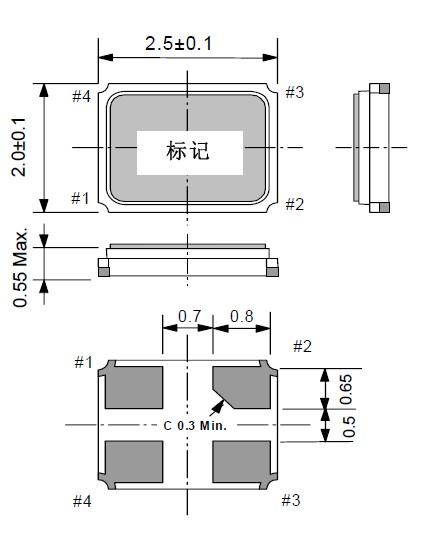

尺寸：2.5x2.0xx0.55mm詳情請參考PDF資料
PDF
產品描述：愛普生2520石英晶振,進口晶振,FA-20H晶振,“FA-20H 26.0000ML81Z-AC3”,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品...

愛普生2520石英晶振,進口晶振,FA-20H晶振,小型貼片石英晶振,“FA-20H 26.0000ML81Z-AC3”外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

項目	符號	規格說明		條件
項目	符號	用于RF參考	用于時鐘	條件
額定頻率范圍	f_nom	12.000MHz ～ 48.000MHz		基頻請聯系我們以便獲取其它可用頻率的相關信息。
儲存溫度范圍	T_stg	-40°C ～ +125°C		裸存
工作溫度范圍	T_use	-40°C ～ +85°C
激勵功率	DL	100μW Max.	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_tol	±10 × 10^-6 ～ ±30 × 10^-6可用　*1	±30 × 10^-6	+25°C 請聯系我們以便獲取相關信息。
頻率溫度特征	f_tem	±10 × 10^-6 ～ ±30 × 10^-6可用　*1	±30 × 10^-6	-20°C ～ +75°C 請聯系我們以便獲取相關信息。
負載電容	CL	6pF ～ ∞		可指定。
串聯電阻（ESR）	R₁	如下表所示		-20°C ～ +75°C
頻率老化	f_age	±1 × 10^-6 ～ ±3 × 10^-6 / 年 Max.　*1		+25°C,第一年

“FA-20H 26.0000ML81Z-AC3”晶振是一種易碎元器件，1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
