- 規格型號：73298774
- 頻率：6MHZ
- 尺寸：7.0x5.0mm
- 產品描述：Ecliptek日蝕EA5070晶振,EA5070GA14-6.000M石英晶體諧振器,EA5070GA30-6.000M,7050晶振，Ecliptek日蝕晶振，美國進口貼片晶振，EA5070是一款小體積晶振尺寸7.0x5.0mm晶振，四腳貼片晶振，無源晶振，石英晶振，石英晶體...
Ecliptek日蝕EA5070晶振,EA5070GA14-6.000M石英晶體諧振器
.jpg)
Ecliptek日蝕EA5070晶振,EA5070GA14-6.000M石英晶體諧振器,EA5070GA30-6.000M,7050晶振，Ecliptek日蝕晶振，美國進口貼片晶振，EA5070是一款小體積晶振尺寸7.0x5.0mm晶振，四腳貼片晶振，無源晶振，石英晶振，石英晶體諧振器，無鉛環保晶振，頻率6MHZ，負載7pF，精度20ppm，工作溫度0°C ~+70°C，石英晶振，采用優異的原料結合高超的生產技術打磨而成，產品具備高質量低損耗的特點，非常適合用于辦公自動化，家電領域，移動通信領域可發揮優良的電氣特性，符合無鉛標準，滿足無鉛焊接的回流溫度曲線要求，金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能。應用于通訊設備晶振，無線網絡晶振，藍牙模塊晶振，汽車電子，醫療設備，數碼電子，安防設備等應用。

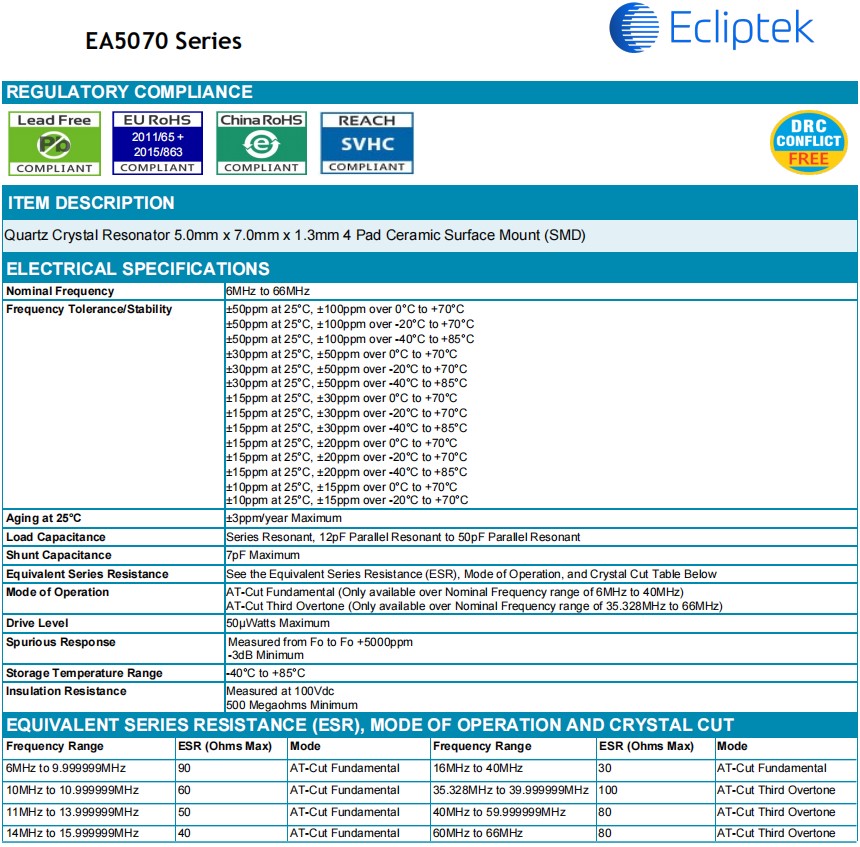

Ecliptek日蝕EA5070晶振,EA5070GA14-6.000M石英晶體諧振器,EA5070GA30-6.000M,7050晶振,參數圖
|
ECLIPTEK晶振 |
單位 |
EA5070晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
6MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-0°C ～ +70°C |
標準溫度 |
|
激勵功率 |
DL |
50μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20ppm(標準)
|
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
.jpg)

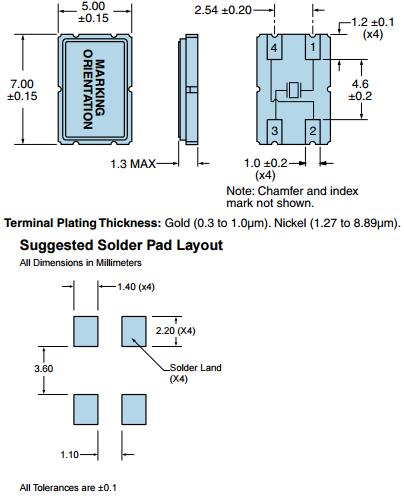

Ecliptek日蝕EA5070晶振,EA5070GA14-6.000M石英晶體諧振器,EA5070GA30-6.000M,7050晶振,尺寸圖
.jpg)
Ecliptek日蝕EA5070晶振,EA5070GA14-6.000M石英晶體諧振器,EA5070GA30-6.000M,7050晶振
在使用晶振時應注意以下事項:
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因?yàn)闊o(wú)論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂. Ecliptek日蝕EA5070晶振,EA5070GA14-6.000M石英晶體諧振器,EA5070GA30-6.000M,7050晶振
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作
   原廠編碼 |
貼片石英晶振 | 頻率穩定性 | 工作溫度 |
   EA5070GA12-6.000M |
SMD Ceramic 5.0mm x 7.0mm | ±20ppm | 0°C to +70°C |
| EA5070GA14-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | 0°C to +70°C |
| EA5070GA16-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | 0°C to +70°C |
| EA5070GA18-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | 0°C to +70°C |
| EA5070GA20-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | 0°C to +70°C |
| EA5070GA22-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | 0°C to +70°C |
| EA5070GA24-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | 0°C to +70°C |
| EA5070GA27-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | 0°C to +70°C |
| EA5070GA30-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | 0°C to +70°C |
| EA5070GAS-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | 0°C to +70°C |
| EA5070HA12-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -20°C to +70°C |
| EA5070HA14-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -20°C to +70°C |
| EA5070HA16-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -20°C to +70°C |
| EA5070HA18-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -20°C to +70°C |
| EA5070HA20-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -20°C to +70°C |
| EA5070HA22-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -20°C to +70°C |
| EA5070HA24-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -20°C to +70°C |
| EA5070HA27-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -20°C to +70°C |
| EA5070HA30-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -20°C to +70°C |
| EA5070HAS-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -20°C to +70°C |
| EA5070JA12-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -40°C to +85°C |
| EA5070JA14-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -40°C to +85°C |
| EA5070JA16-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -40°C to +85°C |
| EA5070JA18-6.000M | SMD Ceramic 5.0mm x 7.0mm | ±20ppm | -40°C to +85°C |
