首頁進口晶振圓柱插件晶振,愛普生石英晶振,CA-301晶振,CA-301 14.31818M-C:PBFREE

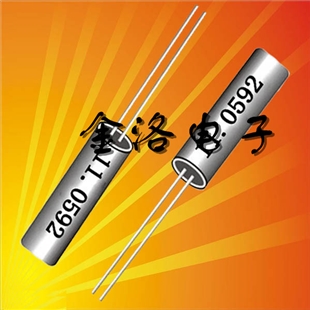

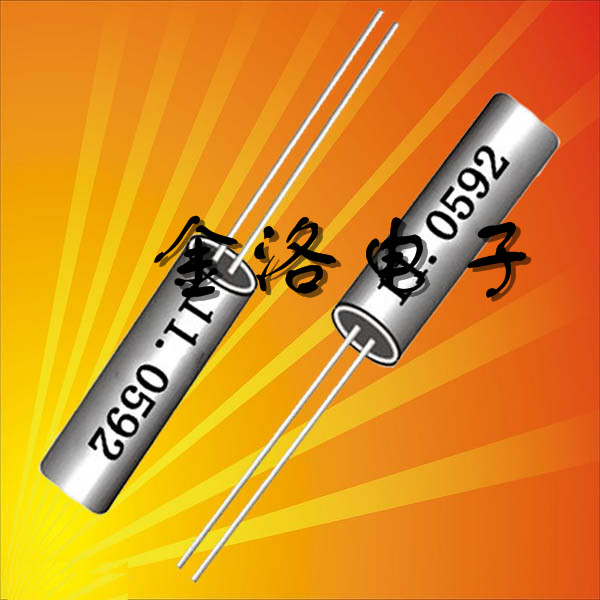

圓柱插件晶振,愛普生石英晶振,CA-301晶振,CA-301 14.31818M-C:PBFREE

規格型號：68068570
頻率：4MHz ～ 64MHz
尺寸：Φ3.1x9.3mm詳情請參考PDF資料
PDF
產品描述：圓柱插件晶振,愛普生石英晶振,CA-301晶振,“CA-301 14.31818M-C:PBFREE”,時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接...

圓柱插件晶振,愛普生石英晶振,CA-301晶振,時鐘晶體諧振器,“CA-301 14.31818M-C:PBFREE”是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

項目	符號	規格說明	條件
額定頻率范圍	f_nom	4.000MHz ～ 29.999MHz	基頻 *1
額定頻率范圍	f_nom	30.000MHz ～ 64.000MHz	三次諧波 *2
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-20°C ～ +70°C	對于低于等于5.5MHz的頻率，運作溫度范圍位于-10°C ～ +60°C
激勵功率	DL	10μW ～ 100μW
頻率公差（標準）	f_tol	±30 × 10^-6 (低于5.5MHz:±50 × 10^-6, ±100 × 10^-6)	+25°C
頻率溫度特征（標準）	f_tem	低于 5.5MHz: ±50 × 10^-6	-10°C ～ +60°C
頻率溫度特征（標準）	f_tem	超出 5.5MHz: ±30 × 10^-6	-20°C ～ +70°C
負載電容	CL	基頻:10pF ～ ∞.	可指定
負載電容	CL	泛音:5pF ～ ∞	可指定
串聯電阻（ESR）	R₁	如下表所示	-20°C ～ +70°C, DL=100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C, 第一年

晶振是一種易碎元器件，“CA-301 14.31818M-C:PBFREE”1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
