首頁進口晶振愛普生石英晶體,MA-505/506晶振,日本晶振,MA-505 33.3330M-C0:ROHS

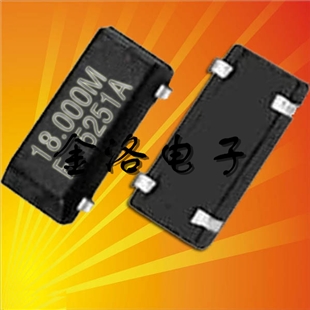

愛普生石英晶體,MA-505/506晶振,日本晶振,MA-505 33.3330M-C0:ROHS

規格型號：34384150
頻率：4MHz～64MHz
尺寸：13.46x5.08x4.6mm詳情請參考PDF資料
PDF
產品描述：愛普生石英晶體,MA-505/506晶振,日本晶振,“MA-505 33.3330M-C0:ROHS”,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶...

愛普生石英晶體,MA-505/506晶振,日本晶振,貼片晶振本身體積小,“MA-505 33.3330M-C0:ROHS”超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

項目	符號	規格說明	備注
額定頻率范圍	f_nom	4.000MHz ～ 29.999MHz	基頻 *1
額定頻率范圍	f_nom	30.000MHz ～ 64.000MHz	三次諧波 *2
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-20°C ～ +70°C	請聯系我們以便獲取關于-40°C ～ +85°C范圍可用性的相關信息。
激勵功率	DL	10μW ～ 100μW
頻率公差（標準）	f_tol	±50 × 10^-6	+25°C
頻率溫度特征（標準）	f_tem	低于5.5MHz : ±50 × 10^-6	-20°C ～ +70°C 對于超出標準的規格說明，請聯系我們以便獲取相關的信息。
頻率溫度特征（標準）	f_tem	超出5.5MHz : ±30 × 10^-6	-20°C ～ +70°C 對于超出標準的規格說明，請聯系我們以便獲取相關的信息。
負載電容	CL	基頻:10pF ～ ∞	可指定。
負載電容	CL	泛音:5pF ～ ∞	可指定。
串聯電阻（ESR）	R₁	如下表所示	-20°C ～ +70°C, DL=100μW
分路電容	C₀	5 pF Max.
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C, 第一年

晶振是一種易碎元器件，“MA-505 33.3330M-C0:ROHS”1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
