- 規格型號：47074064
- 頻率：2MHz ～ 80MHz

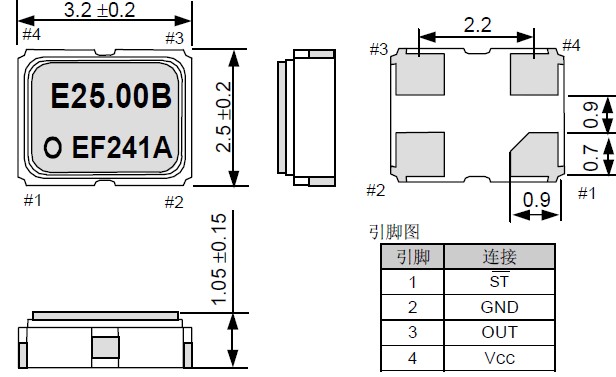

- 尺寸：3.2x2.5x1.05mm詳情請參考PDF資料
- 產品描述：3225晶振,SG-310振蕩器,貼片有源晶振,“SG-310SCF48.000MB3”,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網...

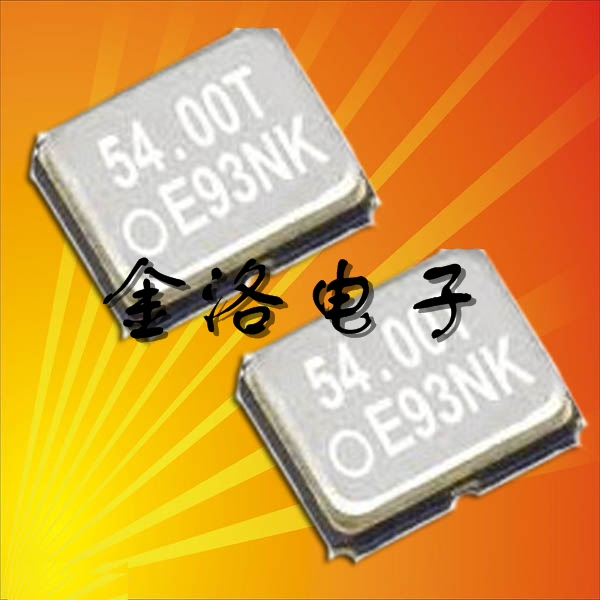

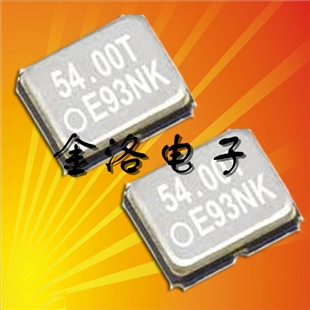

3225晶振,SG-310振蕩器,貼片有源晶振,SG-310SCF48.000MB3
.jpg)
3225晶振,SG-310振蕩器,貼片有源晶振,貼片式石英晶體振蕩器,“SG-310SCF48.000MB3”低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
| 項目 | 符號 | 規格說明 | 條件 | |||||
|---|---|---|---|---|---|---|---|---|
| SG-310 SEF | SG-310 SDF | SG-310 SCF | SG-310 SDN | SG-310 SCN | ||||
|
輸出 頻率范圍 |
f0 | 2.000MHz ～ 48.000MHz | 3.000MHz ～ 80.000MHz | |||||
| 電源電壓 | VCC |
1.8V Typ. 1.6V ～ 2.2V |
2.5V Typ. 2.2V ～ 3.0V |
3.3V Typ. 2.7V ～ 3.6V |
2.5V Typ. 2.2V ～ 2.7V |
3.3V Typ. 2.7V ～ 3.6V |
||
| 儲存溫度 | T_stg | -40°C ～ +125°C | 裸存 | |||||
| 工作溫度 | T_use | -40°C ～ +85°C | ||||||
| 頻率穩定度 | f_tol | B: ±50 × 10-6, C: ±100 × 10-6 | -20°C ～ +70°C | |||||
| L: ±50 × 10-6, M: ±100 × 10-6 | -40°C ～ +85°C | |||||||
| - |
D:±20 × 10-6 , S:±25 × 10-6 |
-20°C ～ +70°C | ||||||
| - | R:±25 × 10-6 | -30°C ～ +85°C | ||||||
| - | P:±20 × 10-6 | -30°C ～ +85°C | ||||||
| - | J:±25 × 10-6 | -40°C ～ +85°C | ||||||
| 功耗 | ICC | 1.5mA Max. | 1.5mA Max. | 1.5mA Max. | 4.0mA Max. | 5.0mA Max. |
無負載條件， 2MHz ≤ f0 ≤ 4MHz |
|
| 1.5mA Max. | 1.5mA Max. | 2.0mA Max. |
無負載條件， 4MHz < f0 ≤ 8MHz |
|||||
| 1.5mA Max. | 2.0mA Max. | 2.5mA Max. |
無負載條件， 8MHz < f0 ≤ 16MHz |
|||||
| 2.0mA Max. | 2.0mA Max. | 2.5mA Max. |
無負載條件， 16MHz < f0 ≤ 25MHz |
|||||
| 2.0mA Max. | 2.5mA Max. | 3.5mA Max. |
無負載條件， 25MHz < f0 ≤ 33MHz |
|||||
| 3.0mA Max. | 3.5mA Max. | 4.5mA Max. |
無負載條件， 33MHz < f0 ≤ 48MHz |
|||||
| - | 6.0mA Max. | 7.0mA Max. |
無負載條件， 48MHz < f0 ≤ 80MHz |
|||||
| 待機電流 | I_std |
0.7μA Max. (0.2μA Typ.) |
1.5μA Max. (0.5μA Typ.) |
2.0μA Max. (1.0μA Typ.) |
10µA Max. |
 |
||
| 占空比 | SYM | 45% ～ 55% | 45% ～ 55% | 45% ～ 55% | 45% ～ 55% | 2MHz ≤ f0 ≤ 16MHz |
50% VCC極 L_CMOS ≤ 15pF |
|
| 40% ～ 60% | 16MHz < f0 ≤ 40MHz | |||||||
| 40% ～ 60% | 40MHz < f0 ≤ 80MHz | |||||||
| 輸出電壓 | VOH | 90% VCC Min. | IOH=-3mA | |||||
| VOL | 10% VCC Max. | IOL=3mA | ||||||
|
輸出 負載條件 （CMOS） |
L_CMOS | 15pF Max. | ||||||
| 輸入電壓 | VIH | 80% VCC Min. | 70% VCC Min. |
 |
||||
| VIL | 20% VCC Max. | 30% VCC Max. | ||||||
|
上升/ 下降時間 |
tr / tf | 4ns Max. |
20% VCC ～ 80% VCC極, L_CMOS=15pF |
|||||
|
振蕩啟動 時間 |
t_str | 10ms Max. | 2ms Max. | 在90% VCC 時，所需時間為0秒 | ||||
| 頻率老化 | f_aging | ±5 × 10-6 / year Max. | ±3 × 10-6 / year Max. |
+25°C,第一年， VCC=1.8V, 2.5V, 3.3V |
||||
| - | ±10 × 10-6 Max. | +25°C,10年 | ||||||
.jpg)
.jpg)
晶振是一種易碎元器件，“SG-310SCF48.000MB3”1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
