首頁進口晶振石英晶振,溫補晶振,EPSON晶振,TG-5035CE振蕩器

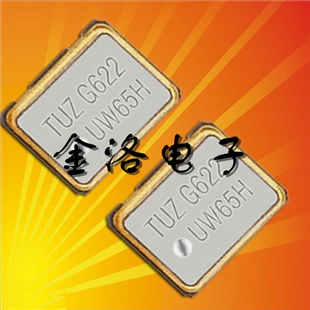

石英晶振,溫補晶振,EPSON晶振,TG-5035CE振蕩器

規格型號：62691106
頻率：10.000MHz ～ 40.000MHz

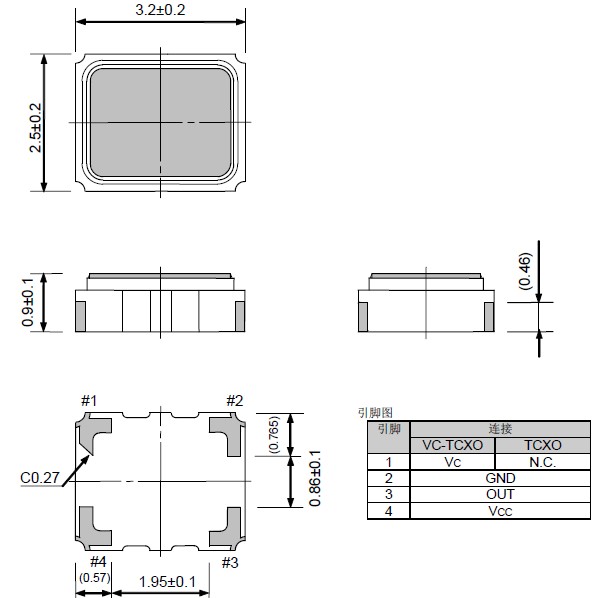

尺寸：3.2x2.5x0.9mm詳情請參考PDF資料
PDF
產品描述：TCXO晶振,TG-5035CE振蕩器,愛普生晶體,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM?2.0 PPM,工作溫度范圍: - 30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控.

石英晶振,溫補晶振,EPSON晶振,TG-5035CE振蕩器,產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM?2.0 PPM,工作溫度范圍: - 30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

項目	符號	規格說明		條件
項目	符號	VC-TCXO	TCXO	條件
輸出頻率范圍	f₀	10.000MHz ～ 40.000MHz
輸出頻率范圍	f₀	16.369MHz,24.5535MHz,26MHz,27.456MHz		標準頻率
電源電壓	V_CC	1.8V ±0.1V		電源電壓范圍:1.7V to 3.3V
儲存溫度	T_stg	-40°C to +85°C		裸存
工作溫度	T_use	-30°C to +85°C
頻率初期公差	f_tol	±2.0 ×10^-6 Max.		在回流焊后, V_C=0.9V,+25°C
頻率溫度特征	f₀-T_C	±0.5 × 10^-6 Max.		-30°C to +85°C
頻率負載變動特征	f₀-Load	±0.2 × 10^-6 Max.		10kΩ // 10pF ±10%
頻率電源電壓特征	f₀-V_CC	±0.2 × 10^-6 Max.		1.8V ± 0.1V
頻率老化	f_age	±1.0 × 10^-6 Max.		+25°C,第一年
功耗	I_CC	2.0mA Max.		V_CC=1.8V,10kΩ// 10pF
輸入電阻	Rin	500kΩ Min.	-	V_C- GND(DC)
頻率控制范圍	f_cont	±5.0 × 10^-6 to ±12.0 ×10^-6	-	V_C=0.9V ± 0.6V
頻率變化極	-	正極	-
占空比	SYM	40% to 60%		GND極 (DC 切割)
輸出電壓	V_PP	0.8V Min.		峰-峰值
輸出負載	Load_R	10kΩ		DC切割電容 = 0.01μF
輸出負載	Load_C	10pF		DC切割電容 = 0.01μF

晶振是一種易碎元器件，1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
