首頁進口晶振大河晶振,FCX-04C晶振,3225晶振,石英晶體諧振器

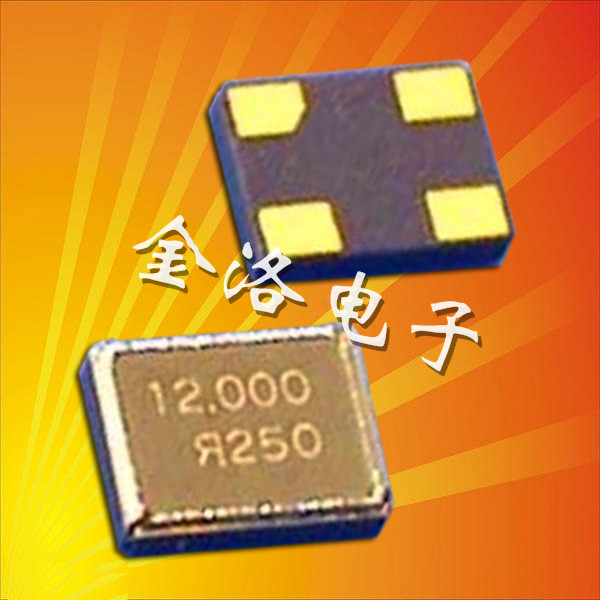

大河晶振,FCX-04C晶振,3225晶振,石英晶體諧振器

規格型號：86075302
頻率：8.000MHZ-60.000MHZ
尺寸：3.2*2.5*0.7mm 詳細資料請查看PDF
PDF
產品描述：主要應用在智能移動手環,電子醫療設備,安全系統設備,LED模塊,音頻接口,汽車后裝等民用產品.

大河晶振,FCX-04C晶振,3225晶振,石英晶體諧振器
參數:頻率范圍8.000MHZ-60.000MHZ
激勵電平: 20μW (Max.200μW )
負載電容:5PF~7PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 +/-10ppm,+/-20ppm,+/-30ppm,+/-50ppm
捆包單位：3000pcs/捆
尺寸：薄型小體積3.2*2.5*0.7mm
應用：無線數碼，耳掛式藍牙，無線充電家具，防水藍牙音箱，吸塵蒸汽二合一清潔機等產品。

1949年生產電阻以來，公司一貫重視開發具有獨特性能的進口晶振元器件，經過60多年的發展，RIVER ELETEC現已成為一個以研發和生產晶振為核心業務的日本上市公司，公司產品以不斷追求“小型化、高性能、高品質 ”為目標，服務于手機，IT，數碼，汽車等多個領域，擁有穩定的國內外客戶群體.
西安大河晶振科技有限公司公司由資深日籍華人創辦，秉承“引進世界先進技術，推動祖國現代進程”的理念，把日本電子行業最優秀的River晶振帶到中國。產品主要面向中國高速發展的通訊制造業、IT業。致力于為中國市場提供世界上最先進的電子元器件產品和完善的IC解決方案。

大河晶振,FCX-04C晶振,3225晶振,石英晶體諧振器，3225mm封裝的四腳貼片石英晶振，選用金屬殼表面能很好的防止晶振的損壞，精度最高可以達到+/-50ppm，高精度的FCX-04C晶振可以在嚴酷的環境條件下依然保持起振性能，能接受高溫的挑戰，保持良好的穩定性，所以即使是要求較高的GPS定位系統和無線通訊設備都可以用得到這款晶振。

大河晶振型號	FCX-04C晶振,石英水晶諧振器
頻率范圍	8.000MHZ~60MHZ
頻率公差(25℃)	±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm
頻率穩定度超過工作溫度范圍	±10ppm,±15ppm,±20ppm,±30ppm,±50ppm
操作溫度范圍	-40~+ 85℃，可指定
并聯電容CO	5pF Max.
驅動電平	1~200μW（μW200典型）
負載電容	5pF,6pF, 7pF 可指定
老化（25℃）	±3 ppm /年最大。
存儲溫度范圍	-55~+125℃

1:存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響石英晶振頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
2:耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接SMD晶振產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
3:自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保石英晶體諧振器產品未撞擊機器或其他電路板等。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3. 測試電路

FCX-04C ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載
型號：
FCX-04C

（2）抗低,電容負載
型號：
FCX-04C

（3） TTL 負載
型號：
FCX-04C

（4） LV-PECL 負載
型號：
FCX-04C

（5）LV-PECL 負載
型號：
FCX-04C

（6） LV-PECL 負載
型號：
FCX-04C

（7） LVDS 負載
型號：
FCX-04C

（8） HCSL 負載
型號：
FCX-04C
