大河晶振,FCX-07L晶振,1612晶振,貼片晶振
參數:頻率范圍24.000MHZ-80.000MHZ
激勵電平: 10μW (Max.100μW )
負載電容:5PF~7PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm
捆包單位：3000pcs/捆

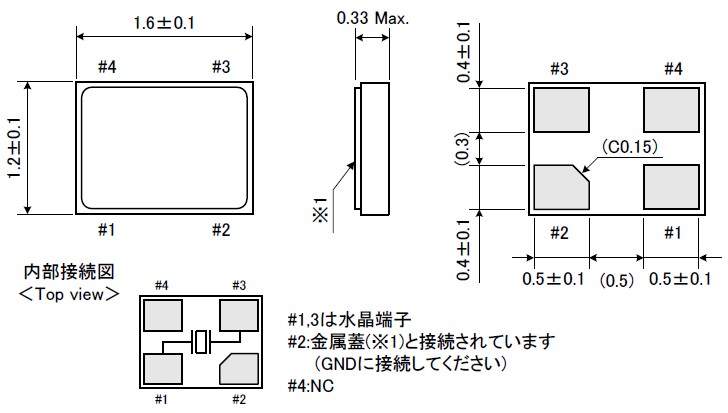

尺寸：超級小體積1.6*1.2*0.33mm
應用：電視游戲機，全自動多功能玩具，電子自動釣魚機，袖珍收音機，LED臺燈等產品。

       公司在2008年開發的晶體FCX-07的體積與1989年開發的晶體FCX-01相比，實現了1／160的超小型化。RIVER ELETEC的技術開創了水晶元器件的新市場。電子光束封蓋法”是劃時代的高端技術，是RIVER ELETEC技術力量的佐證，憑借這一尖端的技術，我們成功地開發出世界最小級別的水晶振動子FCX-07。我們水晶片的設計及精細的加工技術、高精度的裝載技術等，也都以其新活的創意和廣泛的應用而發揮著巨大作用，這種技術作為生產小型、 高性能產品的力量已日臻成熟。

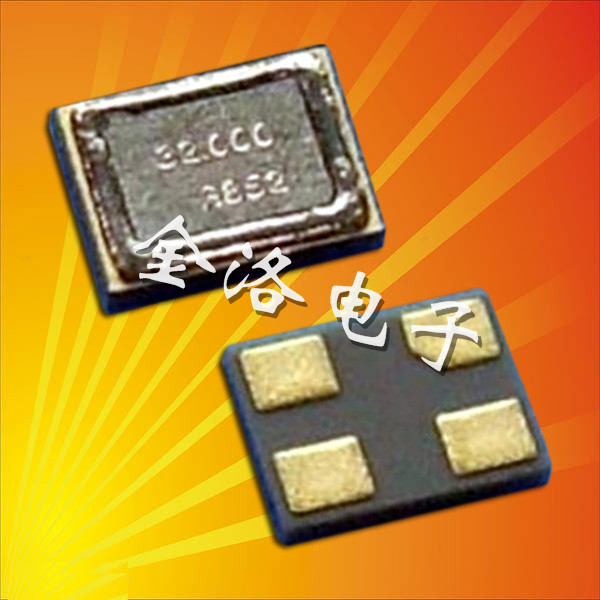

       大河晶振,FCX-07L晶振,1612晶振,貼片晶振，表面貼片式金屬外殼四腳1612mm封裝石英晶體諧振器是日本大河晶振中體積最小的一款，采用天然無鉛環保材料，在保證高效的性能和優良的品質的同時，也符合了歐盟的ROHS規定，FCX-07L晶振是一款環保晶振，四個腳的設計可適用現在大多數電子產品的焊盤腳位，編帶式的包裝可對應全自動貼片機器設備的高速自動安裝。

1. 驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
