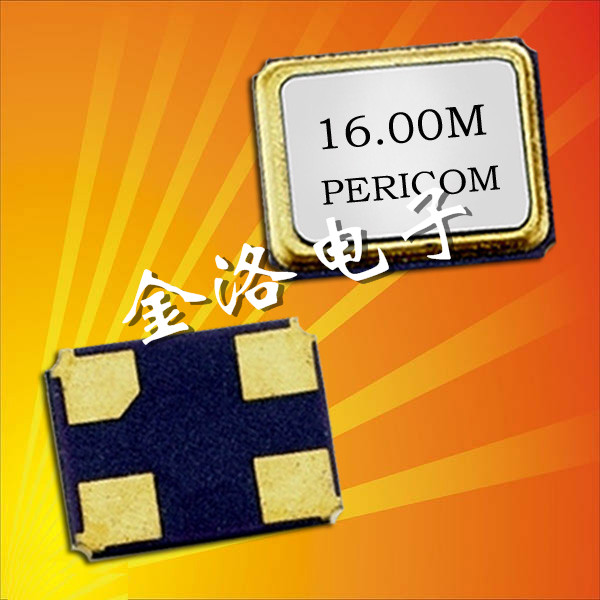

Pericom晶振,FL晶振,3225晶振,SMD晶體
頻率范圍:12.000MHZ~66.000MHZ
激勵電平: 10μW (Max. 100μW )
負載電容: 16PF
工作溫度: -20℃~+10℃
保存溫度: -55℃~+125℃
精度 ±10ppm,±20ppm,±30ppm,±50ppm
捆包單位：3000pcs/reel
尺寸：普通小型3.2*2.5*0.65
應用：車載藍牙耳機，行車記錄儀，汽車雷達，車載導航系統，車載顯示屏設備，車載冰箱，車載路由器，車載MV等產品。

        Pericom我們是一家專為計算、通訊與消費產品市場提供集成化連接、先進時頻和信號完整性解決方案的、快速增長的晶振半導體公司。我們的技術為高帶寬、高速串行連接協議所引起的挑戰提供了系統設計解決方案。
       在Pericom，質量是全體員工共有的理念，其質量管理體系被設計為確保所有最終端產品都處于有效運作狀態。 Pericom的石英晶振質量方針是為我們的客戶提供世界級的產品的承諾。

        Pericom晶振,FL晶振,3225晶振,SMD晶體的生產公司百利通亞陶是美國創立的一家晶振公司，在臺灣設立工廠，3225晶振已被確立為最適合用于汽車電子領域的貼片石英晶振，一直以來都被世界各大汽車生產商爭相采用，FL晶振同時符合了歐洲聯盟的ROHS規定，和汽車電氣委員會的AEQ-Q200的標準，可放心使用。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

FL ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： FL

（2） 抗低,電容負載 型號： FL

（3） TTL 負載 型號： FL

（4） LV-PECL 負載 型號： FL

（5）LV-PECL 負載 型號： FL

（6） LV-PECL 負載 型號： FL

（7） LVDS 負載 型號： FL

（8） HCSL 負載 型號： FL
