希華晶振,GX-50322晶振,5032晶振,石英晶體諧振器
參數:頻率范圍8.000MHZ-54.000MHZ
激勵電平: 10μW (Max.100μW )
負載電容:20PF
工作溫度: -40℃~+90℃
保存溫度: -10℃~+70℃
精度 ±30ppm,±50ppm,±100ppm
并聯電容：5PF max.
尺寸：厚度薄重量輕5.0*3.2*1.1mm
應用：數碼單反照相機，MP4，MP5，USB接口，無線通信，藍牙耳機，數控設備等產品。

       希華晶體科技成立于1988年，專精于石英晶振頻率控制元件之研發、設計、生產與銷售。從人工晶棒長成到最終產品，透過最佳團隊組合及先進之生產技術，建立完整的產品線，包含人工水晶、石英晶片、SAW WAFER，以及石英晶體、晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等，以健全的供應煉系統，為客戶提供全方位的服務。

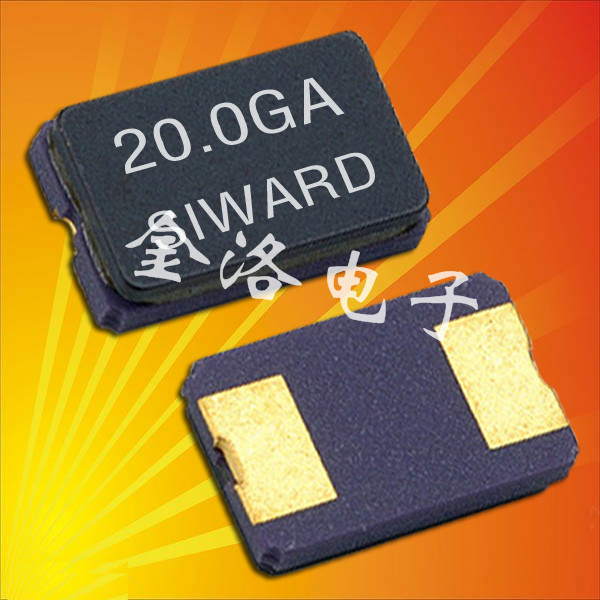

       希華晶振,GX-50322晶振,5032晶振,石英晶體諧振器，是一款表面陶瓷面二腳5032mm貼片型石英晶振，由臺灣晶振品牌希華研發生產的一款無源的石英晶體諧振器，8.000MHZ-54.000MHZ的高頻率，使GX-50322晶振在應用中能展現優良的穩定性能，5032mm的中等體積，兩腳位的設計方便技術人員焊接，滿足無鉛焊接高溫回流溫度曲線要求。

1. 驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加石英水晶振子振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致石英水晶諧振器振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
