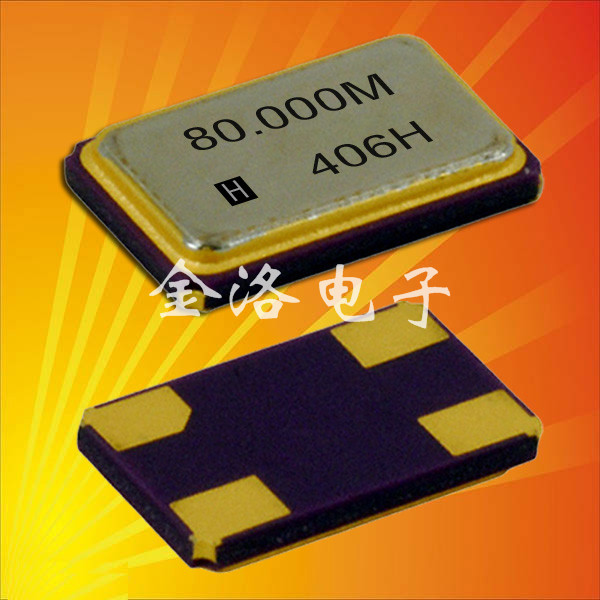

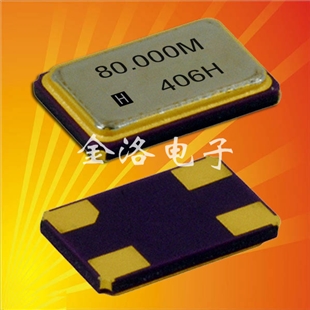

鴻星晶振,HCX-5SB晶振,5032晶振,SMD晶振
參數:頻率范圍8.000MHZ-80.000MHZ
激勵電平: 100μW (Max.300μW )
負載電容:10PF
工作溫度: -30℃~+85℃
保存溫度: -55℃~+125℃
精度 ±10ppm，±30ppm，±50ppm
捆包范圍：1000pcs/reel
尺寸：時尚薄輕型5.0*3.2*0.9mm
應用：藍牙耳機，電話機，兒童智能玩具，無線通訊，智能多用途遙控器，數碼相機，GPS定位系統，便捷式移動電源等數碼產品。

        鴻星電子已經成為全球從事石英晶振頻率控制組件的重要制造商之一，致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷。鴻星致力于提供客戶最優異的質量、服務及價值，專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進。
        鴻星的核心精神：誠信負責、團隊合作、專業創新、積極成長。鴻星的愿景：HOSONIC以先進技術、優異質量、完善服務，成為石英晶體產業最具競爭優勢的品牌。因此鴻星建立有機學習成長的平臺，激勵跨單位團隊合作的活動，要為更好的環境與產品不斷的改善。

         鴻星晶振,HCX-5SB晶振,5032晶振,SMD晶振，為一款5032mm四腳貼片無源石英水晶振動子，有區別于二腳的5032mm晶體諧振器，四個腳的點位設計，可以應用的產品更加廣泛，可對應自動貼片系統安裝，頻率范圍為8.000MHZ~80.000MHZ，常規精度為+/-10ppm，擁有高頻率高精度的穩定性，因此HCX-5SB晶振具有可靠的高信賴性，尤其適用于家電領域。

1. 驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示諧振器的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在臺灣晶振振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能水晶振子導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
