首頁進口晶振鴻星晶振,貼片晶振,HCX-7SB晶振,筆記本電腦晶振

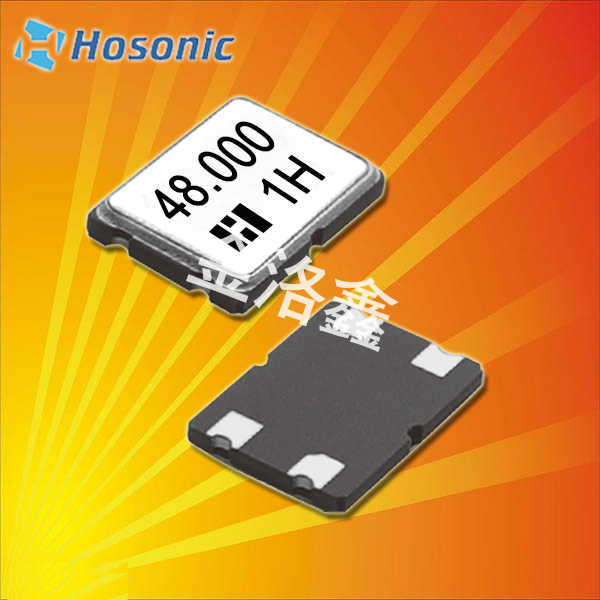

鴻星晶振,貼片晶振,HCX-7SB晶振,筆記本電腦晶振

規格型號：54474491
頻率：8.000MHz~100.000MHz
尺寸：7.0*5.0*1.1mm
PDF
產品描述：貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高的溫,耐沖擊性等,在移動通信領域得到了廣泛的應用.

鴻星晶振,貼片晶振,HCX-7SB晶振,筆記本電腦晶振
參數:頻率范圍8.000MHz~100.000MHz
激勵電平: 100μW (Max.100~300μW )
負載電容:10PF~20PF
工作溫度: -10℃~+60℃
保存溫度: -40℃~+85℃
精度 ±10ppm，±30ppm，±50ppm
捆包范圍：1000pcs/reel

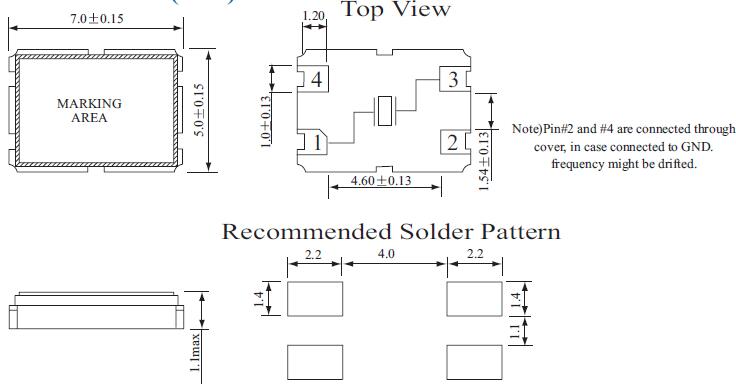

尺寸：7.0*5.0*1.1mm
應用：筆記本電腦，計算機，通信設備，PCMCIA，辦公室設備，消費電子，數碼電子等產品。

鴻星集團是一家專業生產石英晶體諧振器、晶體振蕩器制造商在世界上。自1979以來，我們一直致力于雙直插封裝（DIP）和表面貼裝器件（SMD）石英晶體諧振器的研究、設計、制造和銷售。我們的產品作為一個健康的心臟為客戶服務，因此我們投資建立一個有能力的團隊和基礎設施，為我們生產的每一個產品。鴻星晶振,貼片晶振,HCX-7SB晶振,筆記本電腦晶振

優秀同仁是公司無價的資產，也是公司成長發展的伙伴，更是維系公司競爭力與創造價值的命脈。在以人為本，充分尊重人性的理念上，我們以溝通來達成共識，以相互尊重維系組織和諧氣氛，創造適性的工作環境，讓鴻星成為一個高度凝聚力的大家庭。鴻星晶振重視污染預防，消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效。

鴻星晶振,貼片晶振,HCX-7SB晶振,筆記本電腦晶振.貼片晶振相較于插件晶振能夠應用于高的速自動貼片機焊接,5032封裝石英表貼式晶體諧振器小型設計,是筆記本、數碼相機、智能手機、USB接口等智能設備優先選用的貼片晶振型號.非常好的減少電磁干擾的影響,是民用無線數碼產品好的選擇,符合RoHS/無鉛.

晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.

鴻星晶振型號	HCX-7SB晶振
頻率范圍	8.000MHz~100.000MHz
頻率公差(25℃)	±10ppm,±30ppm,±50ppm
頻率穩定度超過工作溫度范圍	±10ppm,±30ppm,±50ppm可指定
操作溫度范圍	-10~+60℃，可指定
并聯電容CO	3pF Max.
驅動電平	100μW（μW100~300典型）
負載電容	10pF,可指定
老化（25℃）	±5ppm /年最大。
存儲溫度范圍	-40~+85℃

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個7050無源諧振器產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。

由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。

若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。

撞擊

雖然金屬面7050石英晶體產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。

裝載

HCX-7SB晶振支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得貼片晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。

＜引線類型產品＞

當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。

保管

保管在高溫多濕的場所可能會導致端子軟焊性的老化。

請在沒有直射陽光，不發生結露的場所保管。

1. 驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示諧振器的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在石英貼片晶振振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致進口晶振振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

振蕩回路參數設置參考
