- 規格型號：62721064
- 頻率：1.000MHZ-133.000MHZ
- 尺寸：5.0*3.2*1.3mm 詳細資料請查看PDF
- 產品描述：廣泛應用于無線移動通信終端,衛星導航,平臺基站,全球GPS定位系統,數控設備,家用電器等產品領域.

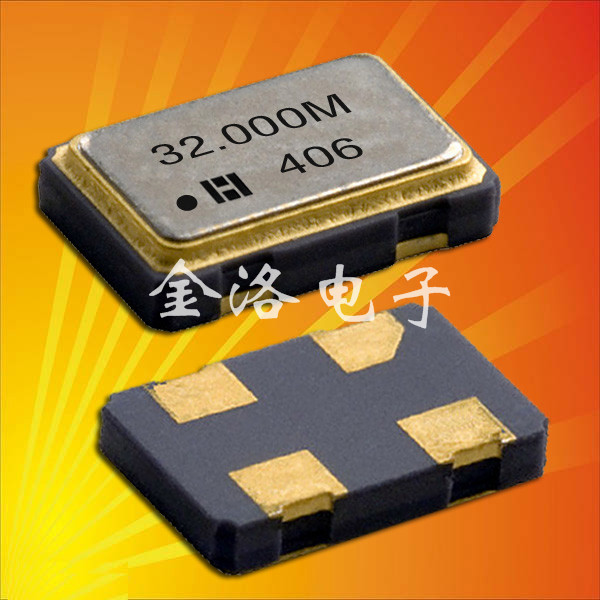

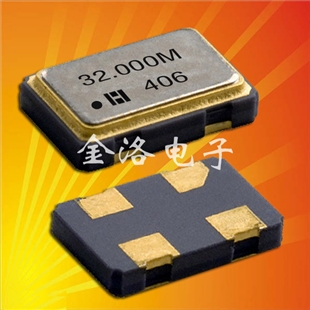

鴻星晶振,HXO-5晶振,5032晶振,臺灣有源晶振
鴻星晶振,HXO-5晶振,5032晶振,臺灣有源晶振
參數:頻率范圍1.000MHZ-133.000MHZ
電源電壓:1.8V
負載電容: 105F
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±25ppm,±50ppm,±100ppm
輸出方式：CMOS
尺寸：輕巧小尺寸5.0*3.2*1.3
應用：智能手機，WLAN網絡，千兆以太網，串行ATA，設備顯示屏，網絡游戲設備，LED燈模塊，硬件模塊等產品。
.jpg)
鴻星電子已經成為全球從事石英頻率控制組件的重要制造商之一，致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷，鴻星致力于提供客戶最優異的質量、服務及價值，專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進。
我們投資在團隊能力、基礎建設是為了讓客戶每個產品的心臟都健康的跳動。因此鴻星建立有機學習成長的平臺，激勵跨單位團隊合作的活動，要為更好的環境與晶振產品不斷的改善。
鴻星晶振,HXO-5晶振,5032晶振,臺灣有源晶振，來自臺灣的5032mm封裝的貼片型石英晶體振蕩器，四個腳位和金屬外殼的設備，使晶振焊接時可對應多個不同產品的焊盤，并加強了HXO-5晶振的抗摔性不易損壞，能承受得住240℃的高溫回流焊接，頂點溫度為260℃，因此這款臺灣的進口晶振具有優良的耐高溫功能。
| 希華晶振型號/輸出類型 | HXO-5晶振,智能手機晶振 |
| 晶振類型 | OSC振蕩器 |
| 輸出方式 | CMOS |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 1.8V |
| 頻率范圍 | 1.000MHZ-133.000MHZ |
| 頻率穩定度 | ±25ppm,±50ppm,±100ppm |
| 工作溫度 | -40~+785℃ |
| 保存溫度 | -55~+125℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1 VDD/0.9 VDD |
| 啟動時間 | 5 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |
.jpg)
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸石英晶振的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致貼片晶振無法產生振蕩和/或非正常工作。
1.驅動能力
驅動能力說明貼片石英晶振所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過振蕩器單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩器啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能導致石英振蕩器頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
振蕩回路參數設置參考
