- 規格型號：95567548
- 頻率：25.000MHZ~175.000MHZ
- 尺寸：7.0*5.0*1.6mm
- 產品描述：廣泛應用于無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.

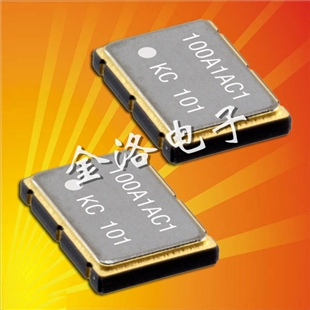

KYOCERA晶振,KC7050P系列晶振,7050晶振,差分貼片晶振
.jpg)
KYOCERA晶振,KC7050P系列晶振,7050晶振,差分貼片晶振
頻率范圍:25 .000MHZ-175.000MHZ
電源電壓: 3.3V
輸出方式: LVDS
工作溫度: -40℃~+105℃
保存溫度: -55℃~+125℃
精度 ±25ppm、±30ppm、±50ppm、±100ppm
功耗：30 mA Max.
尺寸：大尺寸7.0*5.0*1.6mm
應用：儀器儀表、IT產品、以太網、光纖通道、汽車工業、太陽能追日系統、無線控制器等領域。
京瓷哲學涉及生活與管理。它的核心原則是“做正確的事，作為一個人，”一個概念，我們包括在我們所有的決策。通過展示公平和勤奮的努力的重要性，它作為我們的行為的典范。公司由人組成。技術、產品或服務的質量取決于它背后的人。京瓷晶振公司希望不斷地向客戶提供新的價值，通過團隊成員追求自己的夢想，熱情工作，并始終如一地實現自我確定的目標。
KYOCERA晶振,KC7050P系列晶振,7050晶振,差分貼片晶振，KC7050P其實是一個晶振系列，分為KC7050P-P2和KC7050P-P3，但P2和P3的參數基本相同，標準的電源電壓是3.3V，±25ppm、±30ppm、±50ppm、±100ppm四種不同的精準度可供選擇，KC7050P系列晶振因其低功耗、低抖動特性而受到廣大生產廠家的歡迎。
| 晶振型號/輸出類型 | KC7050P系列晶振,石英晶體振蕩器 |
| 晶振類型 | SPXO振蕩器 |
| 占空比 | 45 % ~ 55 % |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 3.3V |
| 頻率范圍2 | 25.000MHZ-175.000MHZ |
| 頻率穩定度 | ±25ppm、±30ppm、±50ppm、±100ppm |
| 工作溫度 | -40~+105℃ |
| 保存溫度 | -55~+125℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 3 ms Max. |
| 相位抖動（12千赫?20兆赫） | 0.6 ps Max. |
| 老化率 | ±5ppm /年最大。 |
抗沖擊
晶體產品可能會在某些條件下受到損壞。例如京瓷貼片晶振從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致進口晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞有源晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
KC7050P晶振 ：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： KC7050P-P2 KC7050P-P3 |
.jpg) |
|
（2） 抗低,電容負載 型號： KC7050P-P2 KC7050P-P3 |
.jpg) |
|
（3） TTL 負載 型號： KC7050P-P2 KC7050P-P3 |
 |
|
（4） LV-PECL 負載 型號： KC7050P-P2 KC7050P-P3 |
 |
|
（5）LV-PECL 負載 型號： KC7050P-P2 KC7050P-P3 |
 |
|
（6） LV-PECL 負載 型號： KC7050P-P2 KC7050P-P3 |
 |
|
（7） LVDS 負載 型號： KC7050P-P2 KC7050P-P3 |
 |
|
（8） HCSL 負載 型號： KC7050P-P2 KC7050P-P3 |
 |
