希華晶振,OSC57A晶振,7050晶振,石英晶振
參數:頻率范圍40.000MHZ-160.000MHZ
電源電壓: 3.3V
工作溫度: -10℃~+70℃
保存溫度: -40℃~+85℃
精度 ±30ppm,±50ppm,±100ppm,
輸出方式：LVPECL
占空因數：45~55% at 50%

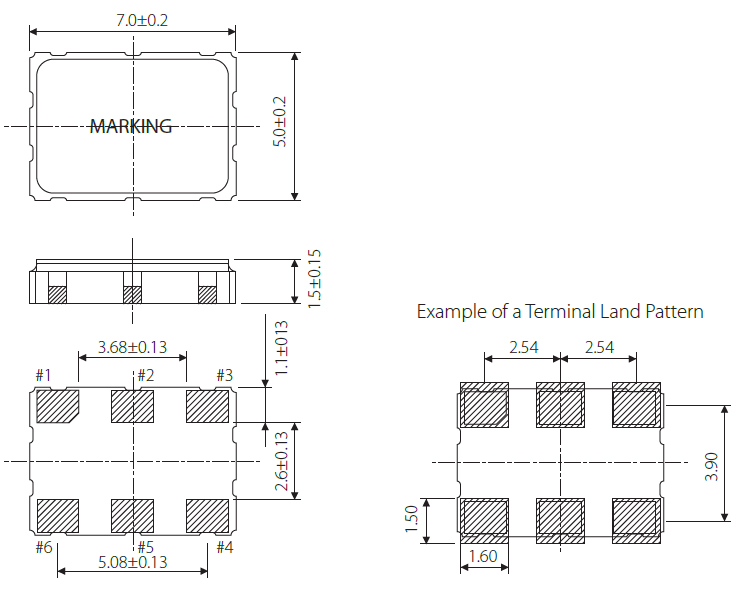

尺寸：大體積7.0*5.0*1.5
應用：電工儀器儀表，水污染防治設備，光學儀器，建筑物工程設備，農業機械設備，重型礦山機械,起重機械，裝卸設備等產品。

       希華晶體科技成立于1988年，專精于石英頻率控制元件之研發、設計、生產與銷售。從人工晶棒長成到最終產品，透過最佳團隊組合及先進之生產技術，建立完整的產品線，包含人工水晶、石英晶片、SAW WAFER，以及石英晶體、石英晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等，以健全的供應煉系統，為客戶提供全方位的服務。
       敏銳地掌握SMD晶振產品輕薄短小化、快速光電寬頻傳輸與高頻通訊的發展主流，致力于開發小型化、高頻與光電領域等產品，與日本同業并駕齊驅。且深耕微機電(MEMS)技術領域，加速導入TF SMD Crystal的量產，藉以擴大公司營收規模并且提升獲利空間。

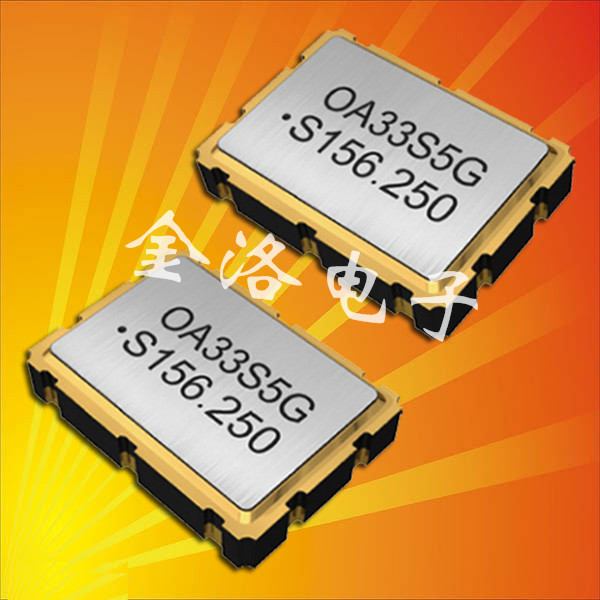

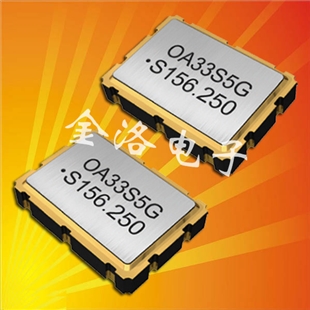

       希華晶振,OSC57A晶振,7050晶振,石英晶振，是臺灣進口的一款7050mm大體積六腳的石英晶體振蕩器，在如今各種小尺寸的晶振中，此晶振算是比較早期研發的石英晶振，但比起3225mm，2520mm和2016mm等小型晶體，OSC57A晶振的優勢在于適用中大型的機械設備或者各類檢測儀，40.000-160.000MHZ的高頻率，使其能充分發揮振動功能。

1.驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
