首頁進口晶振希華晶振,SX-3225晶振,3225晶振,臺灣希華晶體

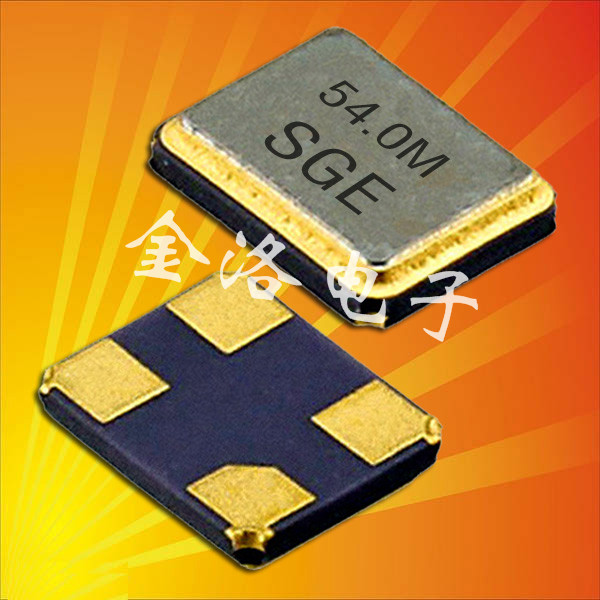

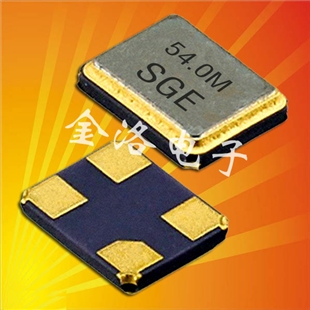

希華晶振,SX-3225晶振,3225晶振,臺灣希華晶體

規格型號：47511228
頻率：10.000MHZ-54.000MHZ

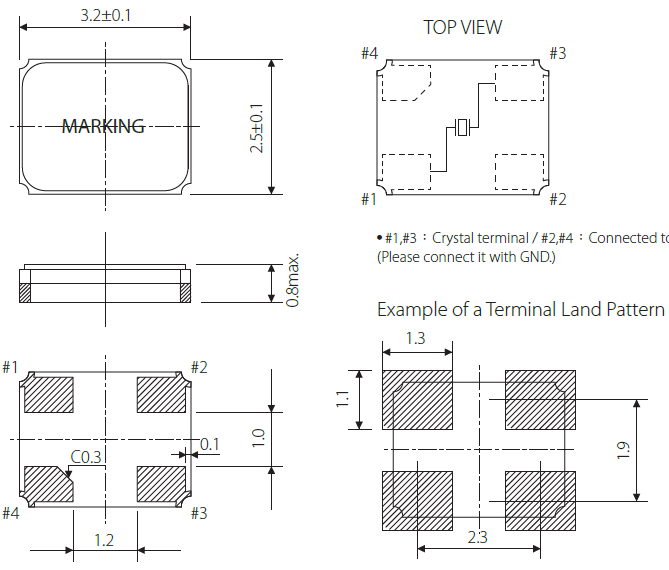

尺寸：3.2*2.5*0.8mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用到手機藍牙,GPS定位系統,無線通訊,無線小型數碼,衛星導航HDD,SSD,USB,Blu-ray等產品.

希華晶振,SX-3225晶振,3225晶振,臺灣希華晶體
參數:頻率范圍10.000MHZ~54.000MHZ
激勵電平: 10μW (Max. 100μW )
負載電容: 12PF
工作溫度: -10℃~+60℃
保存溫度: -40℃~+90℃
精度 ±10ppm
并聯電容：5PF max.
尺寸：超小薄型3.2*2.5*0.8
應用：車載MP3播放器,車載上網設備，車載電源，車載充電座，車載加熱坐墊，倒車雷達，行車記錄儀等汽車電子產品。

希華品質管理系統的推動執行，以整合內部資源，奠定經營管理的基礎。藉執行內部稽核作業，客戶滿意度調查和流程績效評估為手段，合理化推動石英晶振品質管理，落實品質系統有效實施。并不斷透過教育訓練灌輸員工品質觀念及意識，達到持續改善公司經營環境，強化經營體質以滿足客戶需求，獲得客戶的信賴而努力。
藉由臺灣、日本、大陸三地的產品設計開發與制程資源整合，不斷開發創新及制程改造，以全系列完整產品線，來滿足客戶對晶振多樣化的需求。積極地透過產學合作與配合國外技術引進開發新產品，多角化經營、擴大市場領域，此亦為公司得以永續經營的方針。

希華晶振,SX-3225晶振,3225晶振,臺灣希華晶體，是市面上常用的一款石英晶體諧振器，精心挑選人工栽培無鉛的石英材料，和金屬表面的外殼封裝使這款晶振的品質有更大的保證，滿足無鉛焊接的高溫回流曲線溫度要求，常規的精度是+/-10ppm，有10.000MHZ-54.000MHZ的大范圍可選頻率，因此SX-3225晶振擁有優良的高穩定功能。

希華晶振型號	SX-3225晶振,耐高溫晶振
頻率范圍	10.000MHZ~54.000MHZ
頻率公差(25℃)	±10ppm，可指定
頻率穩定度超過工作溫度范圍	±10ppm,±15ppm的，可指定
操作溫度范圍	-10~+ 60℃，可指定
并聯電容CO	5pF Max.
驅動電平	1~100μW（μW100典型）
負載電容	12pF,可指定
老化（25℃）	±3 ppm /年最大。
存儲溫度范圍	-40~+90℃

1.存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存SMD晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
2.耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英 貼片晶振，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
3.機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英水晶振子產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
4.PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過石英晶體諧振器的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3. 測試電路

GX-60352 ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載
型號：
GX-60352

（2）抗低,電容負載
型號：
GX-60352

（3） TTL 負載
型號：
GX-60352

（4） LV-PECL 負載
型號：
GX-60352

（5）LV-PECL 負載
型號：
GX-60352

（6） LV-PECL 負載
型號：
GX-60352

（7） LVDS 負載
型號：
GX-60352

（8） HCSL 負載
型號：
GX-60352
