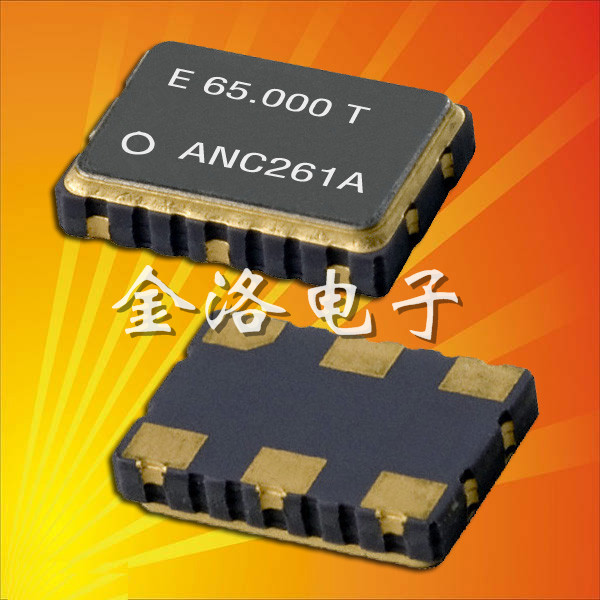

首頁進口晶振愛普生晶振,VG-1201CA晶振,7050晶振,壓控振蕩器

愛普生晶振,VG-1201CA晶振,7050晶振,壓控振蕩器

規格型號：95545492
頻率：1.000MHZ~60.000MHZ
尺寸：7.0*5.0*1.4mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用于SDH/SONET,以太網,平臺基站,GPS全球定位系統,蜂窩,車載電子,光纖通道等領域.

愛普生晶振,VG-1201CA晶振,7050晶振,壓控振蕩器
參數:頻率范圍1 .000MHZ-60.000MHZ
電源電壓: 5.0V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+125℃
精度 ±20ppm、±25ppm
輸出方式：CMOS

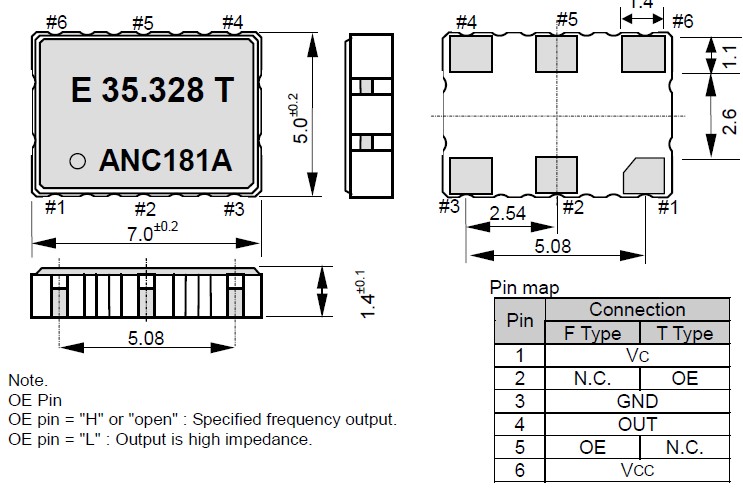

尺寸：進口大體積7.0*5.0*1.4mm
應用：RF發射器模塊，調制解調器，ADSL網絡控制器，無線基站，程控交換設備智能手機，高配置筆記本等產品。

愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景.愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工貼片石英晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.

愛普生晶振,VG-1201CA晶振,7050晶振,壓控振蕩器，這款7.0*5.0mm表面貼片式四腳晶振，是晶振中較大的一款有源晶振，所謂的有源晶振就是晶體需要有外部電壓的支持才可以起振，僅有1.4mm的厚度，可支持表面貼裝，根據不同產品的特性，有源晶振，VG-1201CA晶振的電壓有3.3V和5.0V可供選擇，在高要求的高端智能產品中需求量較大。

泰藝晶振型號/輸出類型	VG-1201CA晶振,愛普生石英晶振
晶振類型	VCXO振蕩器
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	5.0V
頻率范圍2	1.000MHZ-60.000MHZ
頻率穩定度	±20ppm、±25ppm
工作溫度	-40~+85℃
保存溫度	-40~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶振產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害SMD晶振產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當石英晶體振蕩器波形經過的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3. 測試電路

VG-1201CA晶振：在頻率電壓控制功能時，進行連接

（1）CMOS 負載
型號：
VG-1201CA

（2）抗低,電容負載
型號：
VG-1201CA

（3） TTL 負載
型號：
VG-1201CA

（4） LV-PECL 負載
型號：
VG-1201CA

（5）LV-PECL 負載
型號：
VG-1201CA

（6） LV-PECL 負載
型號：
VG-1201CA

（7） LVDS 負載
型號：
VG-1201CA

（8） HCSL 負載
型號：
VG-1201CA
