首頁進口晶振石英晶振,CFS-145晶振,西鐵城圓柱晶體

石英晶振,CFS-145晶振,西鐵城圓柱晶體

規格型號：65391052
頻率：32.768KHz

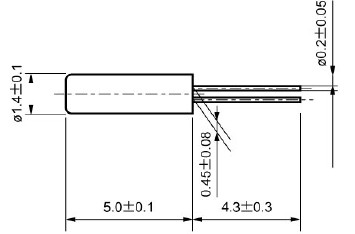

尺寸：1.4x5.5mm詳情請參考PDF資料
PDF
產品描述：石英晶振,CFS-145晶振,西鐵城圓柱晶體,小體積DIP時鐘晶體諧振器,是音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子...

石英晶振,CFS-145晶振,西鐵城圓柱晶體,小體積DIP時鐘晶體諧振器,是音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

項目	符號	CFS-206	CFS-145	CFV-206	條件
額定頻率范圍	Fo	32.768KHZ		30KHZ~100KHZ	CFV-206,如若需要請聯系我們
頻率公差（標準）	△ f/f0	±20ppm		±30ppm
負載電容	CL	12.5pF	8.0pF	12.5pF	若有其它指定要求可聯系我們
工作溫度	Topr	-20°C~+70°C
儲存溫度	Tstr	-40°C~+85°C
頂點溫度	Tm	25°C±5°C
周波數溫度系數	β	－0.034±0.006ppm/℃2
串聯電阻（ESR）	R1	35KΩMax.	40KΩMax.	50KΩMax.	基準溫度（25°C）
激勵電平	DL	1μW Max
頻率老化	△ f/f0	±3ppm Max.		±5ppm Max.	25℃±3℃
分路電容	Co	1.35pF Typ.	1.00pF Typ.	0.8~1.7pF Typ.

晶振是一種易碎元器件，1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
