泰藝晶振,VW晶振,5032晶振,有源晶振
參數:頻率范圍20.000MHZ-200.000MHZ
電源電壓:3.3V
負載電容: 15F
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±50ppm
輸出方式：LVPECL
尺寸：輕巧型5.0*3.2*1.25
應用：調制解調器，ADSL網絡控制器，無線基站，程控交換設備，金屬探測器，工業控制，加工設備儀器，安防等領域。

        泰藝電子在生產流程中進行全面性的品質保證工作，切實執行每一個檢測過程中的環節與步驟，盡全力達到100%的客戶滿意度。泰藝所屬工廠均導入+/-3σ策略來強化產品品質，各項先進且完備的測試儀器，規劃嚴格的檢驗標準及精準的作業規范下，確保石英晶振產品功能完整、使用穩定，對品質的堅持，贏得客戶高度信賴與肯定！
       泰藝電子利用專有的低噪聲石英制造工藝與低噪音的時鐘振蕩IC電路，實現了晶振世界高水平的低相位噪聲，在10Hz近端處僅有-100dBc/Hz以及遠程低至-160dBc/Hz的優異特性，適合用于生成數字音頻設備里所用的DAC (數字仿真轉換器) 的主時鐘信號。

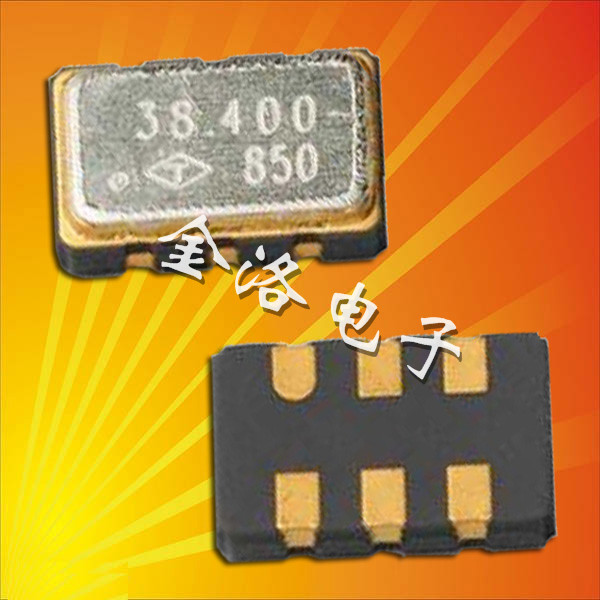

       泰藝晶振,VW晶振,5032晶振,有源晶振，是屬于帶有電壓控制功能的有源晶振，這款晶振的特點在于擁有六個點的腳位，以及20M到200M之間的高頻率，3.3V的低功耗電壓，是各電子工業行業生產廠商的理想型壓控振蕩器，VW晶振的小體積為市場上常用的尺寸，可用于多種不同的產品身上，具有優良的多用途特性。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示石英晶體振蕩器單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則這款臺灣有源晶振會增加啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻
3.負載電容
如果振蕩電路中負載電容的不同，可能導致這款的頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
