大自然中有非常多的結晶體礦物質種類，大概有340多種，部分屬于珍稀晶體，但大部分在溶洞，水源附近和巖石上可以見到，大部分都被人類利用起來，電子產品上常用的石英晶振（Quartz Crystal）的原料就是這些結晶的礦物質。剛開始發現水晶和石英具有直接壓電效應和逆壓電效應時，都是采用天然的結晶生產晶振，后來因為天然的石英水晶無法再滿足市場需求，且采集成本比較高，科學家們研發出了人工的晶體，代替原來的天然石英水晶。
在32個晶體類中，20個表現出壓電效應（但這些中只有少數是有用的）。石英晶體缺乏對稱中心。當力使晶格變形時，晶體中正電荷和負電荷的重心可以分離，從而產生表面電荷。壓電效應可以提供電路與晶體的機械特性之間的耦合。在適當的條件下，“良好”的壓電諧振器可以穩定振蕩器電路的頻率。
直接壓電效應是由居里兄弟于1880年發現的。他們表明當重量放在石英晶體諧振器上時，充電出現在水晶表面;電荷的大小與重量成正比，而且很容易以低成本大量生長，并且具有相對較高的純度和完美性。在1881年，說明了相反的壓電效應;當向晶體施加電壓時，晶體由于該效應引起的晶格應變而變形。當電壓反轉時，應變反轉。
石英晶體是高度各向異性的，即，隨著晶體學方向，性質變化很大。例如，當在氫氟酸中蝕刻石英球時，蝕刻速率沿最快蝕刻速率方向（2方向）比沿最慢方向（慢X方向）快100倍以上。石英的常數，例如熱膨脹系數和彈性常數的溫度系數，也隨方向而變化。晶體單元可以具有零溫度頻率系數，這是彈性常數的溫度系數從負值到正值的結果。

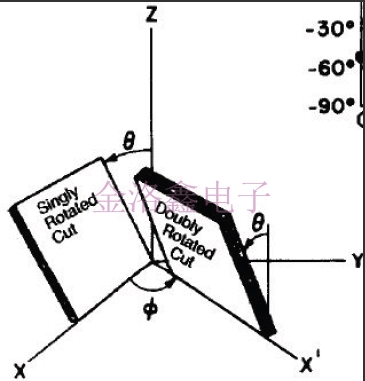

石英中零溫度系數切割的軌跡如圖7所示。選擇X，I：和2方向以使屬性描述盡可能簡單。圖5中的Z軸是石英中三重對稱的軸;換句話說，當晶體圍繞Z軸旋轉時，物理性質每120“重復一次。切口通常有兩個字母的名稱，其中名稱中的”T“表示溫度補償切口;例如，AT切割是第一個發現的溫度補償切口。FC-，IT-，BT-和RT-切割是沿零溫度系數軌跡的其他切割。對于某些特殊屬性，過去（在發現SC切割之前）對這些切割進行了研究，但今天很少使用。最高穩定性的石英晶體振蕩器采用SC切割或AT切割晶體單元。

AT，FC。英尺。SC。BT。和RT cuts在我的kxi零溫度系數削減。LC是一個Wwar wdficienf' wfmat用于fhennomefer。
Y-Cut：=+90ppmpc
（厚度剪切模式）
X-Cut：“-20ppmm
（伸展模式）

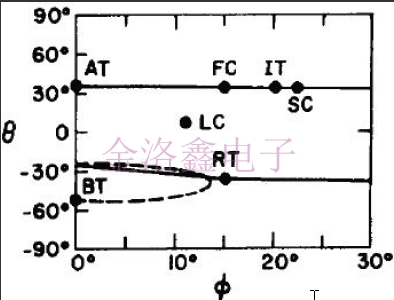

圖7.零溫度系數切割石英

因為時鐘晶體單元的性質很大程度上取決于晶體板的切割角度，所以在晶體單元的制造中，板沿著相對于晶軸的精確控制的方向從石英棒上切割下來。通過X射線衍射檢查板的取向。在某些應用中，必須以幾秒角的精度控制方向。在成形為所需尺寸后，將金屬電極施加到晶片上。具有圓形電極的圓形板是最常用的幾何形狀，盡管坯料和電極也可以是其他幾何形狀。電極晶片安裝在支架結構中[38]。圖8顯示了用于頻率大于1MHz的諧振器的兩種常見類型的支架結構。（石英表中使用的32.768K音叉諧振器通常封裝在小型管狀外殼中。）由于石英是壓電的，施加在電極上的電壓會使石英板輕微變形。由交流電壓引起的變形量取決于所施加電壓的頻率與晶體的自然機械共振的接近程度。為了描述諧振器的行為，必須用適當的方法求解牛頓運動連續體和麥克斯韋方程的運動定律的微分方程。

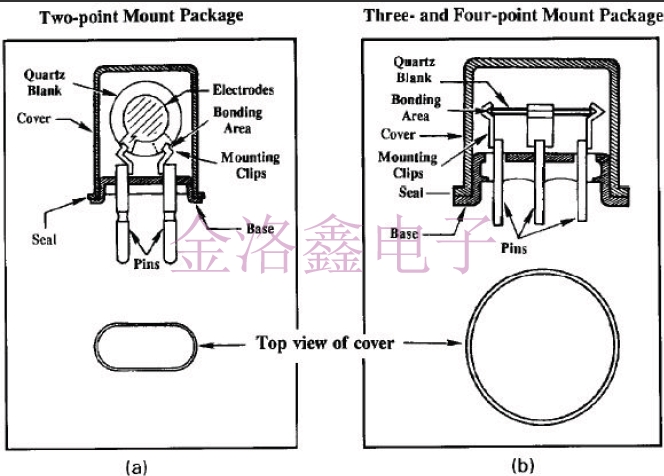

圖8.AT切割和SC切割晶體單元的典型結構：（a）兩點安裝封裝;（b）三點和四點安裝包。

由于石英是各向異性的和壓電的，具有十個獨立的線性常數和許多高階常數，因此這些方程很復雜，并且從未以封閉形式求解物理可實現的三維諧振器。幾乎所有的理論著作都使用了近似值。非線性彈性常數雖小，但卻是石英晶體振蕩器的一些重要不穩定性的來源，如加速度靈敏度，熱瞬態效應和幅頻效應，本章將對其進行討論。
在理想的諧振器中，振動的幅度在電極的中心處最大;如圖9右下部分所示，它在電極外呈指數下降。在適當設計的諧振器中，安裝和連接結構損失的能量可忽略不計，即諧振器的邊緣必須無效能夠具有高Q.諧振器表面上的點的位移與驅動電流成比例。在（例如，低頻-MHz）厚度剪切SMD晶振中使用的典型驅動電流下，峰值位移大約為幾個原子間距。（電極上的點的峰值加速度大約為100萬g。）

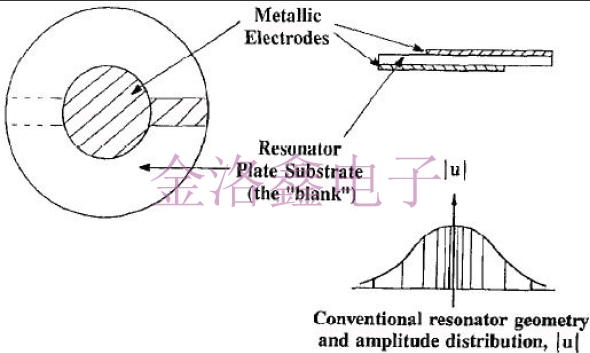

圖9帶電極的圓板的諧振器振動幅度分布

現代科技發展速度越來越快，石英和水晶這種礦物質也發揮了更大的作用，石英晶體諧振器和石英晶體振蕩器被應用到成千上萬種不同的產品身上，而且種類也越來越多，相關的工藝和技術每年都在突破。時代在進步，晶振也在進步，從最初的音叉型32.768K到現在高端的OCXO振蕩器，差分晶振，烤箱恒溫晶體振蕩器等類型，經歷了幾十年的發展變化。
