在深入探討轉換技術之前,讓我們先來了解一下正弦波,削峰正弦波(即削波正弦波)和方波這三種常見的晶振輸出邏輯的特點.正弦波,是一種連續且光滑的波形,其形狀遵循正弦函數的規律,在一個周期內,信號的幅度從0逐漸增大到最大值,再逐漸減小到0,然后反向變化,如此循環往復.正弦波的諧波分量小,功率相對較小,常用于射頻信號處理,頻率源等對信號純度要求較高的領域,像一些高精度的模擬電路,就需要正弦波的穩定輸出.例如,在無線通信中的射頻前端電路,正弦波作為載波信號,能夠準確地傳輸信息,保證通信的穩定性和準確性.削波正弦波則是通過限制正弦波信號的輸出,防止其達到最高點或最低點而形成的.它在不犧牲相位噪聲性能的條件下,創造出類似方波的輸出.削波正弦波的諧波分布比方波小,驅動能力卻比方波弱.其常見于溫補晶振(TCXO),在野外作業,移動設備,通訊導航設備等對頻率穩定性要求較高的場景中廣泛應用.比如在衛星導航系統中,TCXO溫補有源晶振輸出的削波正弦波能夠為導航設備提供高精度的頻率參考,確保定位的準確性和可靠性.方波是一種具有明顯轉折點的波形,形狀為矩形,在整個周期內只有高電平和低電平兩個變化狀態,且變化迅速無過渡.方波包含了許多不同頻率的諧波成分,能量分布比正弦波更廣泛.在數字電路中,方波作為時鐘信號,用來驅動純計數電路或門電路,幫助程序通過"010101..."這樣的數字信號實現各種指令,是數字系統中不可或缺的信號形式.例如計算機的CPU,就依靠方波時鐘信號來同步各個部件的工作,保證數據的準確處理和傳輸.

(二)CMOS邏輯輸出的獨特優勢

CMOS邏輯輸出作為方波數字輸出的一種,在低頻時鐘應用中展現出了諸多獨特優勢.首先,CMOS輸出可實現在時鐘輸出和芯片輸入之間直接連接,這大大簡化了電路設計.在大多數數字電路系統中,我們無需額外的復雜轉換電路,就能將CMOS輸出的時鐘信號直接傳輸到芯片的輸入引腳,減少了信號傳輸過程中的損耗和干擾.例如在常見的微控制器電路中,微控制器的時鐘輸入引腳可以直接接收來自CMOS振蕩器的時鐘信號,使得系統的設計更加簡潔高效.其次,CMOS輸出的信號完整性好.它具有明確的高電平和低電平狀態,能夠有效避免信號在傳輸過程中出現模糊不清的情況,保證數字信號的準確傳輸和識別.而且,通過使用低阻值串聯電阻器,還可以進一步有效減少信號反饋,增強信號的穩定性和可靠性.這在對信號準確性要求極高的通信,計算機等領域尤為重要.比如在高速數據傳輸的USB接口電路中,CMOS輸出的時鐘信號能夠確保數據的快速,準確傳輸,避免數據丟失或錯誤.此外,CMOS電路還具有靜態功耗極低的特點,對于小規模器件,能耗約為2.5至5微瓦,中規模器件在25至100微瓦范圍內.這種低功耗特性使得CMOS在能源效率上遠超其他類型的邏輯門電路,特別適用于電池供電設備和節能系統.像我們日常使用的智能手機,平板電腦等移動設備,內部大量采用CMOS電路,以降低功耗,延長電池續航時間.同時,CMOS晶振集成度高,且具有良好的溫度穩定性,其電源取值范圍也比較廣泛,例如國產CC74HC系列可以工作在3到18伏的電壓范圍內,CC74C系列則為7到15伏,為設計者提供了更大的選擇空間,使其能夠根據不同的應用需求靈活設計電路.

普銳特實現轉換的原理探究

(一)技術要點剖析

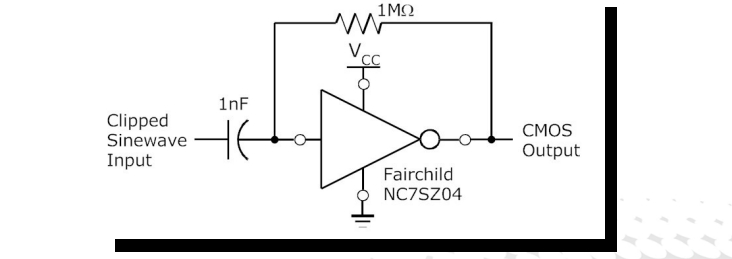

普銳特實現削波正弦邏輯輸出到CMOS邏輯輸出的轉換,涉及到多個關鍵技術.信號整形是其中的重要環節.削波正弦波的波形特點決定了它不能直接作為CMOS邏輯輸出使用,需要進行整形處理.普銳特利用特定的電路,如施密特觸發器,來對削波正弦波進行整形,形成回差特性.將削波正弦波輸入到施密特觸發器后,它能夠根據自身的閾值特性,將削波正弦波的不規則波形轉換為具有明確高低電平的方波信號,從而滿足CMOS邏輯輸出的基本波形要求.電平轉換也是必不可少的技術.削波正弦波的電平范圍與CMOS邏輯電平的標準范圍存在差異,普銳特通過設計專門的電平轉換電路,來調整信號的電平.以常見的晶體管+上拉電阻法為例,使用一個雙極型三極管或MOSFET,將其C/D極接一個上拉電阻到正電源.當輸入的削波正弦波信號經過這個電路時,通過三極管或MOSFET的開關作用以及上拉電阻的分壓作用,將信號電平調整到CMOS邏輯電平的標準范圍內,實現了電平的匹配轉換.

(二)內部電路結構解析

以普銳特的某款用于實現削波正弦邏輯輸出到CMOS邏輯輸出轉換的產品為例,其內部電路設計精巧.從整體架構來看,主要包含振蕩電路,信號處理電路和輸出緩沖電路三大部分.振蕩電路負責產生穩定的削波正弦波信號,這是整個轉換過程的起始信號源.它采用了高品質晶振的石英晶體作為振蕩元件,利用石英晶體的壓電效應,在特定的電路環境下產生穩定的振蕩頻率,進而輸出削波正弦波.信號處理電路則是實現轉換的核心部分.在這個部分,首先通過一個前置放大器對振蕩電路輸出的削波正弦波進行放大處理,增強信號的強度,以便后續的電路能夠更好地對其進行處理.放大后的信號接著進入施密特觸發器進行波形整形,將削波正弦波轉換為方波信號.隨后,方波信號被傳輸到電平轉換電路,通過一系列的電阻,電容和晶體管組成的電路網絡,對方波信號的電平進行調整,使其符合CMOS邏輯電平的標準.輸出緩沖電路則起到隔離和驅動的作用.經過信號處理電路轉換后的CMOS邏輯信號,在輸出之前,先進入輸出緩沖電路.這里通常采用CMOS反相器等元件,一方面,反相器可以對信號進行反相處理,使其符合CMOS邏輯輸出的相位要求;另一方面,它能夠提供足夠的驅動能力,確保信號能夠穩定地傳輸到外部電路,并且具有良好的抗干擾能力,減少信號在傳輸過程中的損耗和失真,保證輸出的CMOS邏輯信號的質量和穩定性.

實際應用案例展示

(一)具體應用場景列舉

在通信領域,5G基站的建設對時鐘信號的穩定性和準確性提出了極高的要求.5G基站需要處理大量的高速數據傳輸,其內部的射頻模塊,基帶處理模塊等都依賴精確的時鐘信號來實現同步工作.普銳特的削波正弦邏輯輸出到CMOS邏輯輸出轉換技術在5G基站中發揮了重要作用.基站中的溫補晶振(TCXO)通常輸出削波正弦波,而后續的數字信號處理電路大多采用CMOS邏輯.通過普銳特的轉換技術,能夠將削波正弦波穩定地轉換為CMOS邏輯輸出,為基站的各個模塊提供準確的時鐘信號,確保數據的快速,準確傳輸,有效提升了5G基站的通信質量和覆蓋范圍.在電子設備制造行業,智能手機作為最常見的消費電子產品,內部集成了眾多復雜的電路和功能模塊.其中,處理器,內存,無線通信模塊等都需要精確的時鐘信號來協調工作.以某品牌智能手機晶振為例,其在設計中采用了普銳特的轉換技術.手機中的溫補晶振為整個系統提供高精度的頻率參考,輸出的削波正弦波經過普銳特的轉換產品后,轉換為CMOS邏輯輸出,直接與手機的各種數字芯片連接,為芯片提供穩定的時鐘信號.這不僅保證了手機系統的穩定運行,還降低了功耗,延長了手機的續航時間,同時提高了手機在信號處理,數據運算等方面的性能.在工業自動化領域,自動化生產線中的各種設備,如可編程邏輯控制器(PLC),電機驅動器,傳感器等,都需要精確的時鐘信號來實現協同工作.在汽車制造的自動化生產線上,普銳特的轉換技術被廣泛應用.生產線中的一些高精度傳感器,其輸出的削波正弦波信號需要轉換為CMOS邏輯輸出,才能被PLC等控制設備準確識別和處理.普銳特的轉換產品能夠將傳感器輸出的信號進行精準轉換,使PLC能夠實時獲取傳感器的數據,進而精確控制生產線中的電機,機械臂等設備的運行,提高了汽車制造的生產效率和產品質量.

(二)應用效果分析

在上述實際應用中,普銳特完成邏輯輸出轉換后帶來了顯著的性能提升和優勢體現.從性能提升方面來看,首先是頻率穩定性的增強.在5G基站和工業自動化晶振等應用場景中,對頻率穩定性要求極高.普銳特的轉換技術能夠將削波正弦波中蘊含的穩定頻率信息準確地傳遞到CMOS邏輯輸出中,使得后續的數字電路能夠在穩定的時鐘信號驅動下工作,減少了因頻率波動而產生的信號誤差和數據錯誤.例如在5G基站中,穩定的時鐘信號保證了信號的調制和解調過程的準確性,提高了通信的可靠性,降低了誤碼率,使得5G網絡能夠實現高速,穩定的數據傳輸.其次是信號傳輸的可靠性提高.CMOS邏輯輸出具有明確的高低電平狀態,抗干擾能力強.普銳特的轉換技術將削波正弦波轉換為CMOS邏輯輸出后,信號在傳輸過程中更加穩定可靠.在電子設備制造中,智能手機內部復雜的電路環境容易產生各種電磁干擾,而轉換后的CMOS邏輯信號能夠有效抵抗這些干擾,確保信號在手機內部的長距離傳輸中不失真,保證了手機各個模塊之間的穩定通信.從優勢體現方面來說,普銳特的轉換技術在降低成本和簡化電路設計方面表現出色.在電子設備制造行業,成本控制是企業關注的重點.普銳特的轉換產品能夠直接實現削波正弦邏輯輸出到CMOS邏輯輸出的轉換,無需額外的復雜電路和元件,減少了電路板的面積和元件數量,從而降低了生產成本.同時,簡化的電路設計也提高了生產效率,降低了因電路復雜而產生的故障概率,提高了產品的可靠性和穩定性.此外,普銳特的轉換技術還具有良好的兼容性和靈活性.它能夠適應不同頻率,不同電平范圍的削波正弦波輸入,并且可以根據不同的應用需求,提供多種規格和參數的轉換產品.無論是在通信,電子設備制造還是工業自動化等領域,都能夠找到適合的普銳特轉換產品,滿足多樣化的應用場景需求.

Pletronics普銳特如何實現削波正弦邏輯輸出到CMOS邏輯輸出的轉換

12.87000	KX-327V	1.25 \| 1.05 \| 0.5 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.036/°C² ±10%
12.87001	KX-327V	1.25 \| 1.05 \| 0.5 mm	32.768 kHz	9 pF	± 20 ppm	-0.036/°C² ±10%
12.87002	KX-327V	1.25 \| 1.05 \| 0.5 mm	32.768 kHz	7 pF	± 20 ppm	-0.036/°C² ±10%
12.87034	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	4 pF	± 20 ppm	-0.030/°C² ±10%
12.87080	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 10 ppm	-0.035/°C² ±10%
12.87081	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	6 pF	± 20 ppm	-0.035/°C² ±10%
12.87083	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	6 pF	± 20 ppm	-0.035/°C² ±10%
12.87086	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	6 pF	± 10 ppm	-0.035/°C² ±10%
12.87090	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 10 ppm	-0.035/°C² ±10%
12.87095	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 10 ppm	-0.035/°C² ±10%
12.87105	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	6 pF	± 10 ppm	-0.042/°C² ±10%
12.87107	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.042/°C² ±10%
12.87109	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12 pF	± 15 ppm	-0.042/°C² ±10%
12.87110	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 30 ppm	-0.042/°C² ±10%
12.87111	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 30 ppm	-0.042/°C² ±10%
12.87112	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.042/°C² ±10%
12.87113	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 5.0 ppm	-0.042/°C² ±10%
12.87114	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.042/°C² ±10%
12.87115	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 10 ppm	-0.042/°C² ±10%
12.87116	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	12.5 pF	± 10 ppm	-0.042/°C² ±10%
12.87118	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	6 pF	± 20 ppm	-0.042/°C² ±10%
12.87119	KX-327S	8.2 \| 3.8 \| 2.5 mm	32.768 kHz	6 pF	± 20 ppm	-0.042/°C² ±10%
12.87120	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	12.5 pF	± 30 ppm	-0.042/°C² ±10%
12.87121	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	12.5 pF	± 30 ppm	-0.034/°C² ±10%
12.87123	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	6 pF	± 30 ppm	-0.042/°C² ±10%
12.87126	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.042/°C² ±10%
12.87127	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	6 pF	± 30 ppm	-0.042/°C² ±10%
12.87128	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	6 pF	± 20 ppm	-0.042/°C² ±10%
12.87129	KX-327XS	4.95 \| 1.82 \| 0.96 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.042/°C² ±10%
12.87130	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.033/°C² ±10%
12.87131	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.033/°C² ±10%
12.87132	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	7 pF	± 20 ppm	-0.033/°C² ±10%
12.87133	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 10 ppm	-0.033/°C² ±10%
12.87134	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	7 pF	± 10 ppm	-0.033/°C² ±10%
12.87135	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	7 pF	± 20 ppm	-0.033/°C² ±10%
12.87136	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 10 ppm	-0.033/°C² ±10%
12.87137	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	9 pF	± 20 ppm	-0.033/°C² ±10%
12.87138	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	12.5 pF	± 5.0 ppm	-0.033/°C² ±10%
12.87139	KX-327L	7.0 \| 1.5 \| 1.4 mm	32.768 kHz	7 pF	± 10 ppm	-0.033/°C² ±10%
12.87143	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 20 ppm	-0.035/°C² ±10%
12.87144	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 5.0 ppm	-0.035/°C² ±10%
12.87145	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.035/°C² ±10%
12.87146	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 10 ppm	-0.035/°C² ±10%
12.87147	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 10 ppm	-0.035/°C² ±10%
12.87148	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 20 ppm	-0.035/°C² ±10%
12.87149	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 20 ppm	-0.035/°C² ±10%
12.87150	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.035/°C² ±10%
12.87151	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	9 pF	± 30 ppm	-0.035/°C² ±10%
12.87152	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.035/°C² ±10%
12.87153	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	7 pF	± 20 ppm	-0.035/°C² ±10%
12.87155	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 30 ppm	-0.035/°C² ±10%
12.87157	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 5.0 ppm	-0.035/°C² ±10%
12.87158	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 10 ppm	-0.035/°C² ±10%
12.87159	KX-327NH	3.2 \| 1.5 \| 0.8 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.035/°C² ±10%
12.87160	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.030/°C² ±10%
12.87161	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	12.5 pF	± 5.0 ppm	-0.030/°C² ±10%
12.87163	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	7 pF	± 20 ppm	-0.030/°C² ±10%
12.87164	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	9 pF	± 30 ppm	-0.030/°C² ±10%
12.87165	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	9 pF	± 20 ppm	-0.030/°C² ±10%
12.87166	KX-327R	2.0 \| 1.2 \| 0.6 mm	32.768 kHz	12.5 pF	± 20 ppm	-0.04/°C²
