首頁晶振廠家晶振廠家,石英晶振,49S晶振,石英振動子

晶振廠家,石英晶振,49S晶振,石英振動子

規格型號：6681914
頻率：3.1375MHz~70MHz
尺寸：11.05×4.65×3.68mm詳情請參考PDF
PDF
產品描述：49S晶振,石英晶振,石英振動子,引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于...

49S晶振,石英晶振,石英振動子,引腳焊接型石英晶體元件,工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.

標準率范圍 (MHz)	3.1375~10 10~20 20~30 30~74.1
	3.1375 to 36.864 (基頻)
	26.9 to 74.1 (三次泛音)

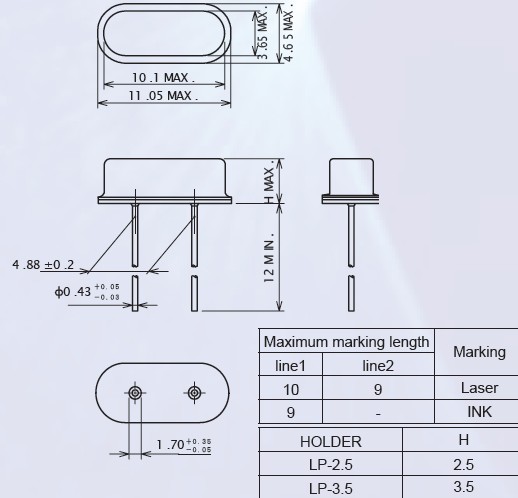

*尺寸大小(長寬高 )*	11.05x4.65x3.68mm
泛音次數	基頻/三次泛音/五次泛音
頻率偏差 (25±3℃)	基頻: ±20ppm 三次泛音 : ±20ppm
頻率溫度特性 (以25℃為基準)	±20ppm
工作溫度范圍	-20°C ~ +80°C
儲存溫度范圍	-40°C~ +85°C
等效串聯電阻	Max. 400Ω (基頻 : 3.1375 ~3.2MHz) Max. 200Ω (基頻 : 3.2~ 3.5MHz) Max. 150Ω (基頻 : 3.5 ~ 4MHz) Max. 120Ω (基頻 : 4~4.5MHz) Max. 100Ω (基頻 : 4.5~5MHz) Max. 80Ω (基頻 : 5 ~ 6MHz) Max. 70Ω (基頻 : 6 ~ 8MHz) Max. 60Ω (基頻 : 8 ~ 10MHz) Max. 50Ω (基頻 : 10 ~12MHz) Max. 40Ω (基頻 : 12 ~ 37MHz) Max. 140Ω (三次泛音 : 26~35MHz) Max. 100Ω (三次泛音 : 35 ~ 48MHz) Max. 80Ω (三次泛音 : 48~74.1MHz)
激勵功率	10µW (Max. 100µW)
負載電容	8~16pF~(基波) 串聯共振 (三次泛波/五次泛波)

晶振是一種易碎元器件，1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
