首頁晶振廠家陶瓷晶振,陶瓷振蕩器,ZTA16.0MX晶振

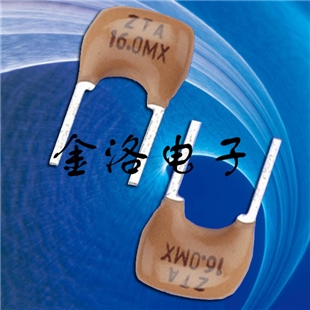

陶瓷晶振,陶瓷振蕩器,ZTA16.0MX晶振

規格型號：1480280
頻率：1.7900MHz-60.00MHz

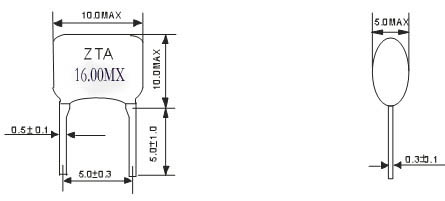

尺寸：10.0x10.0mm詳情請參考DF資料
PDF
產品描述：ZTA16.0MX,陶瓷振蕩器,插件陶瓷晶振,插件三腳陶瓷晶振跟貼片的區別在于SMD是編帶方式包裝,焊接方面支持表面貼裝,可對應產品應用到自動貼片機高速安裝,是指晶振內部本身有自帶負載電容的陶瓷些振器, “壓電陶瓷”, 與C...

陶瓷晶振,陶瓷振蕩器,ZTA16.0MX晶振,插件三腳陶瓷晶振跟貼片的區別在于SMD是編帶方式包裝,焊接方面支持表面貼裝,可對應產品應用到自動貼片機高速安裝,是指晶振內部本身有自帶負載電容的陶瓷些振器, “壓電陶瓷”, 與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是像壓電石英晶振一樣電諧振的方式起振.這意味著它基本上不受外部電路或電源電壓波動的影響.從而可以制作成無需調整的高度穩定的振蕩電路. 作為微處理器在電路中使時鐘振蕩器的匹配最適合的元件,并且得到了廣泛應用.ZTT三腳晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控等電子產品.

電性能參數
NO	項目	規格
2-1	標準振蕩頻率	6.0MHz±0.5%
2-2	諧振阻抗	30Ω MAX
2-3	反諧振阻抗	15KΩ MIN

2-4

振蕩頻率的溫度系數

±0.3% MAX（-20℃to+80℃）

2-5	耐電壓		100VDC 5 sec MAX
2-6	額定電壓RA
	1	直流電壓	12V DC MAX
	2	輸入電壓	15VPP
2-7	絕緣電阻		100MΩ MIN(AT 10VDC)
2-8	工作溫度		-20℃to+80℃
2-9	儲存溫度		-30℃to+80℃
2-10	壽命		±0.3% MAX(10 YEARS)

晶振是一種易碎元器件，1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
