70年代石英表的繁榮表明:當談到精確的時間記錄時，沒有什么比石英晶體更好了！這在今天沒有什么不同。帶的頻率控制產品特征頻率為32.768KHz幾乎可以在所有集成時間測量的應用中找到，例如筆記本電腦、手機或微波爐。
日本精工晶振提供各種尺寸的SMD音叉晶體，用于連接微控制器或RTC元件。然而，設計電路需要精確性，以確保元件的可靠功能。例如，必須特別注意確保負載電容正確匹配。32.768 kHz振蕩器的優勢
如果您不想費力為音叉晶體設計正確的電路，您可以依靠SEIKO的32.768 kHz振蕩器，它們都配有CMOS兼容輸出信號。這種軌到軌輸出可以非常容易地連接到所有常見的微控制器和RTC器件。
低電流消耗得益于音叉晶體
32.768KHz的振蕩器，內部使用音叉晶體會非常容易使用，并且具有特別低的電流消耗。此外，它可以在1.5V至5.0V的可變工作電壓下工作，這使得它特別適合電池供電的應用。由于音叉晶體的使用，其輸出頻率在很大程度上取決于工作溫度。
AT切割石英空白確保更少的溫度依賴性
然而，與音叉晶體相比，振蕩器的易用性并不是該器件的唯一優勢。上述輸出頻率和工作溫度之間的關系說明了振蕩器的使用。這些振蕩器使用所謂的AT切割石英毛坯而不是音叉晶體，所以它們的輸出頻率對工作溫度的依賴性要小得多。

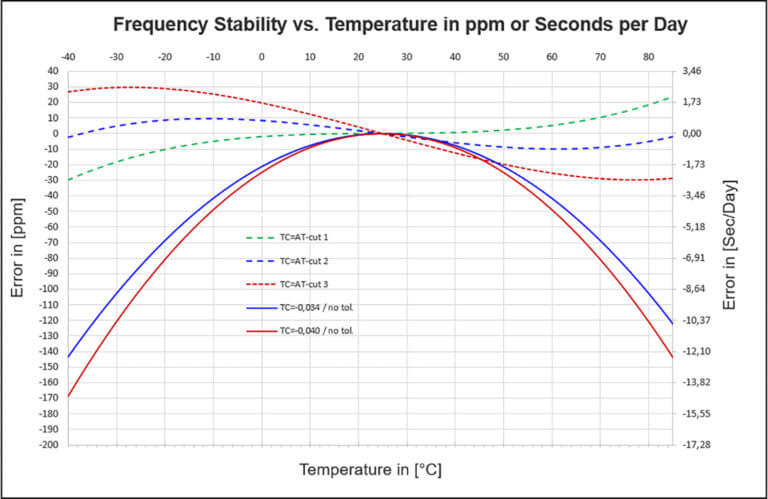

下圖顯示了這種差異，使用的溫度范圍為-40°C至+85°C

很容易看出，高溫和低溫會在音叉晶體中引起相對較大的頻率偏差(實線)。然而，使用AT切割石英坯件的振蕩器曲線(虛線)顯示出小得多的誤差。
再精確不過了:32.768 kHz TCXOs
32.768KHzTCXO溫補晶振提供更好的頻率穩定性，在-40°C至+85°C的溫度范圍內提供高達+/- 5ppm的無與倫比的頻率穩定性，尺寸采用小型封裝。
其出色的頻率穩定性是通過精確的溫度補償實現的，該補償在生產過程中的多個溫度下執行。這種工廠“微調”也使得這種32.768 kHz振蕩器對工作電壓的波動非常不敏感。在1.5 V至3.63 V范圍內，工作電壓的變化不會影響頻率穩定性。僅幾A的極低電流消耗也令人矚目。
與經典音叉晶體相比，32.768 kHz振蕩器有一些主要優勢:它們更容易使用，并且由于溫度補償和AT切割石英坯的使用，根據型號的不同，比經典音叉晶體更精確。然而，音叉晶體仍然是需要的:在適當設計的電路中，它們也能確保穩定的頻率。

原廠編碼	生產廠家	型號	頻率	頻率穩定度	頻率偏差	負載電容
Q-SPT7P032762070FF	精工晶振	SSP-T7-F	32.768kHz	±20ppm	±20ppm	7pF
Q-SPT7P032761070FF	精工晶振	SSP-T7-F	32.768kHz	±10ppm	±10ppm	7pF
Q-SPT7P032760570FF	精工晶振	SSP-T7-F	32.768kHz	±5ppm	±5ppm	7pF
Q-SC32S03220C5AAE	精工晶振	SC-32S	32.768kHz	±20ppm	±20ppm	12.5pF
Q-SC32S03210C5AFE	精工晶振	SC-32S	32.768kHz	±10ppm	±10ppm	12.5pF
Q-SC32S03205C5ADE	精工晶振	SC-32S	32.768kHz	±5ppm	±5ppm	12.5pF
Q-SC32S0321060AAAF	精工晶振	SC-32S	32.768kHz	±10ppm	±10ppm	6PF
Q-SC32S0320570CADF	精工晶振	SC-32S	32.768kHz	±5ppm	±5ppm	7pF
Q-SC32S0321070CAAF	精工晶振	SC-32S	32.768kHz	±10ppm	±10ppm	7pF
Q-SC32S0322070AAAF	精工晶振	SC-32S	32.768kHz	±20ppm	±20ppm	7pF
Q-SC32S03220C5AAAF	精工晶振	SC-32S	32.768kHz	±20ppm	±20ppm	12.5pF
Q-SC32S03210C5AAFF	精工晶振	SC-32S	32.768kHz	±10ppm	±10ppm	12.5pF
Q-SC32S03205C5AADF	精工晶振	SC-32S	32.768kHz	±5ppm	±5ppm	12.5pF
Q-SC20S0322070CAAF	精工晶振	SC-32S	32.768kHz	±20ppm	±20ppm	7pF
Q-SC20S0321070CAFF	精工晶振	SC-32S	32.768kHz	±10ppm	±10ppm	7pF
Q-SC20S0320570CADF	精工晶振	SC-32S	32.768kHz	±5ppm	±5ppm	7pF
VT200F-6PF20PPM	精工晶振	VT-200-F	32.768kHz	±20ppm	±20ppm	6pF
VT200F-12.5PF20PPM	精工晶振	VT-200-F	32.768kHz	±20ppm	±20ppm	12.5pF
Q-SPT7P0327620C5GF	精工晶振	SSP-T7-F	32.768kHz	±20ppm	±20ppm	12.5pF
Q-SPT7P0327610C5GF	精工晶振	SSP-T7-F	32.768kHz	±10ppm	±10ppm	12.5pF
Q-SPT7P0327605C5GF	精工晶振	SSP-T7-F	32.768kHz	±5ppm	±5ppm	12.5pF
Q-SC16S03210C5AAAF	精工晶振	SC-16S	32.768kHz	±10ppm	±10ppm	12.5pF
Q-SC16S03205C5AAAF	精工晶振	SC-16S	32.768kHz	±5ppm	±5ppm	12.5pF
Q-SC16S0322070CAAF	精工晶振	SC-16S	32.768kHz	±20ppm	±20ppm	7pF
Q-SC16S0321070CAFF	精工晶振	SC-16S	32.768kHz	±10ppm	±10ppm	7pF
Q-SC16S0320570CADF	精工晶振	SC-16S	32.768kHz	±5ppm	±5ppm	7pF
Q-SC20S03220C5AAAF	精工晶振	SC-20S	32.768kHz	±20ppm	±20ppm	12.5pF
Q-SC20S03210C5AAAF	精工晶振	SC-20S	32.768kHz	±10ppm	±10ppm	12.5pF
Q-SC20S03205C5AAAF	精工晶振	SC-20S	32.768kHz	±5ppm	±5ppm	12.5pF
Q-SC20S0322070CAAF	精工晶振	SC-20S	32.768kHz	±20ppm	±20ppm	7pF
Q-SC20S0321070CAFF	精工晶振	SC-20S	32.768kHz	±10ppm	±10ppm	7pF
Q-SC20S0320570CADF	精工晶振	SC-20S	32.768kHz	±5ppm	±5ppm	7pF
Q-SPT2S0327620C5DJ	精工晶振	SSP-T2A-F	32.768kHz	±20ppm	±20ppm	12.5pF
