     聲表面濾波器是在一塊具有壓電效應的材料基片上蒸發一層金屬膜，然后經光刻，在兩端各形成一對叉指形電極組成。當在發射換能器上加上信號電壓后，就在輸入叉指電極間形成一個電場使壓電材料發生機械振動（即超聲波）以超聲波的形式向左右兩邊傳播，向邊緣一側的能量由吸聲材料所吸收。在接收端，由接收換能器將機械振動再轉化為電信號，并由叉指形電極輸出。
    聲表面諧振器,聲表面濾波器,技術更新，現在已降低插入損耗。早期SAW濾波器的最大缺陷是插入損耗大，一般在15dB以上，這對于要求低功耗的通信設備特別是接收前端是無法接受的。為滿足現代通信系統及其它用途的要求，人們通過開發高性能的壓電材料和改進IDT設計，使器件的插入損耗降低到3dB～4dB，最低可達1dB。在眾多壓電材料研究成果中，最引人注目的是日本村田制作所發明的ZnO/藍寶石層狀結構基片材料，利用這種基片材料，已制造出1.5GHzPDC用射頻SAW濾波器，其插入損耗僅1.2dB。
    聲表面濾波器原材料也是采用壓電晶振，制作而成，濾波器產品主要應用于無線發射與接收，比如,衛星,基站發射,GPS定位系統,無線通話,以及無線遙控等等，無線應用產品。聲表面濾波器很多的產品已經組成了模塊方式，就好比中國發射的北斗衛星，將來SAW濾波器產品在衛星導航上的作用將會是占比例很重要的一部分。
1.聲表面波濾波器外形特征和電路符號說明
如圖11-10所示是一種聲表面波濾波器的外形實物圖和電路符號.聲表面波濾波器輸入回路有兩根引腳,輸出回路也有兩根引腳。當有第五根引腳時,它是外殼的接地引腳。
如圖11—11所示是彩色電視機專用聲表面波濾波器應用電路,電路中的Z101是聲表面波濾波器。輸入信號Ui加到聲表面波濾波器Z101輸入端,經過聲表面波濾波器Z1O1的濾波,得到圖像中頻信號,加到集成電路A1的①腳和⒃腳,進行圖像中頻信號放大。聲表面波濾波器Z101在這里用來得到標準的圖像中頻信號。

2.聲表濾波器結構和工作原理說明
聲表面波是一種機械波,當彈性固體(如石英等)表面的一個質點在受外力下產生振動,使固體表面發生彈性變形而產生聲表面波時,它能夠沿表面傳播。聲表面波濾波器是基于這一原理制造而成的。

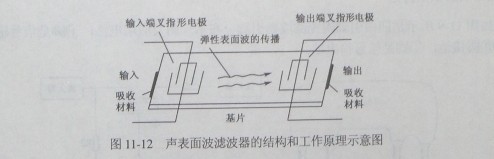

如圖11-12所示是聲表面波濾波器的結構和工作原理示意圖。在輸入端和輸出端設有叉指形電極。當給輸入端叉指形電極加上交變電信號時,在輸入信號的交變電場作用下,由于晶體的壓電效應,在基片表面激起機械振動,形成聲表面波。

這一聲表面波沿基片表面傳播到輸出端的叉指形電極,由于壓力效應,由機械振動產生電場變化,這樣在輸出端便有電信號輸出,也就是輸入信號從輸出端輸出了。
當輸入信號的頻率與聲表面波濾波器的固有工作頻率一致時,由輸入信號引起的機械振動就強烈,輸出端的輸出信號就大。當輸入信號的率與聲表面波濾波器的固有工作頻率不一致時,輸入信號引起的機械振動就很弱,輸出端的輸出信號就很小,這樣聲表面波濾波器就具有濾波器的特性。
從上述分析可知,輸入端的叉指形電極和晶體起到電一機轉換的作用,而輸出端的叉指形電極和晶體起到機一電轉換的作用。

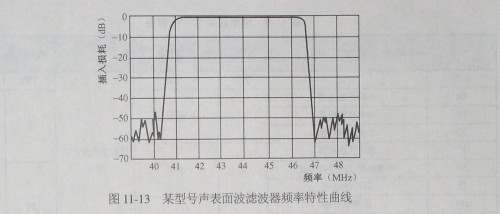

如圖11-13所示是某型號聲表面波濾波器頻率特性曲線。

3.彩電用聲表面波濾波器特點解說
現在彩色電視機中廣泛采用聲表面波濾波器,它的特點如下:
(1)插入損耗大。即使在聲表面波濾波器的工作頻率范圍內,信號從輸入端傳輸到輸出端會產生很大的損耗,這是這種濾波器的缺點。
(2)輸入/輸出回路的阻抗匹配不當會引起不良后果。聲表面波濾波器接在中頻前置放大器(或高頻頭)與中頻放大器輸入級電路之間,它們之間的阻抗要良好匹配,所以一般聲表面波濾波器的輸入和輸出回路中設有電阻、電容、電感構成的阻抗匹配電路。
(3)選擇性好。聲表面波濾波器的選擇性好有利于提高圖像和伴音的質量,減小干擾。
(4)穩定性和可靠性好。
