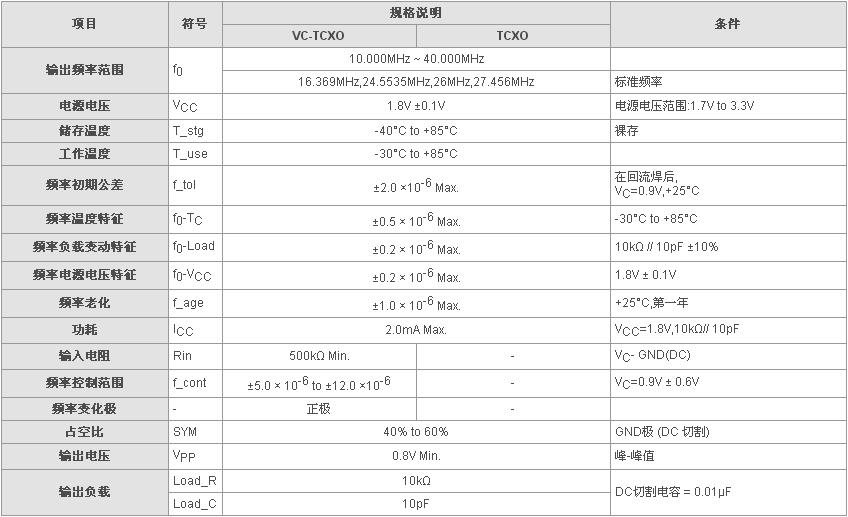

　　愛普生晶振種類多,型號齊全,而且頻率也是相對來說比較完整的.每個晶振都已經安好了"身份證",比如插件晶振C-002RX,就已經指定了頻率是32.768KHZ,尺寸為2*6mm,常用的負載電容為12.5PF,儲存溫度 T_stg可達-20°C ~ +70°C .工作溫度 T_use為 -10°C ~ +60°C .激勵功率 DL 1.0µW Max.很多工程師在設計線路板的時候要求都是會很嚴格的.比如一些帶溫補的溫補晶振,及壓控溫補晶振.這個可真的是完全不一樣的兩碼事.溫補晶振TG-5032CE,這是一款3.2*2.5*0.9mm的小體積貼片溫補晶振,26M的通用頻率較多客戶都是使用在GPS定位系統產品上面.雖說是溫補晶振,但是頻率卻是低頻的,只能從10MHZ做到40MHZ.但,這并不是最重要的.重要的是電壓.現在市面上這款TG-5035CE 26M的貨都較少,用的較多的都是電壓為1.8V的.上次偶然有遇到個做GPS定位導航的終端客戶向我咨詢這款晶振,當時吧,客戶也沒有強調要用多少的電壓,把電壓的問題給忽略掉了,倉庫有2.8V的樣品,就直接給客戶寄過去試.結果試樣下來卻不可以.這下搞的懵逼了,卻被王工的一句話給提醒了.溫補晶振主要看電壓.經過與倉庫的確認和與客戶的工程核實,確實是要用1.8V的.重新訂過樣之后給客戶試就沒問題了.這個重要的問題就好比找工作去面試,告訴你顏值很重要!!!!

　　而FC-12M晶振和FC-12D晶振這兩個同為2.0*1.2mm系列的貼片晶振,為什么就是有客戶一定非得要死腦筋的使用FC-12D晶振,沒貨卻不使用同一尺寸的貼片晶振,頻率同為32.768KHZ.尺寸2012mm,頻率公差同為20PPM,負載電容為12.5PF,工作溫度同時可以達到-40~+85度,儲存溫度-55~+125度.為啥就是不可以用了呢.如果你是個比較細心的人,你就會發現,雖然說只有一點點的誤差,但是這足以讓你的電路板"癱瘓".首先,最大的區別就是,晶振的厚度不一樣.怎么說呢,FC-12D的正規尺寸為2.05*1.25*0.35mm,FC-12M的百度卻只大了FC-12D0.25mm.尺寸為2.05*1.2*0.6mm,其次FC-12D的頻率是固定32.768K的,而FC-12M卻可以是32K~77.5K的范圍內,但這不是很重要的,并不會影響到什么.

　　把圖片給大家截下來了,這樣是不是看得更顯眼了呢!FC-12D晶振是四個腳的,1,3腳工作,2,4腳接地.而FC-12M剛是兩個腳的貼片晶振,兩個腳直接相連工作.其實實際上來說這兩顆晶振是可以通用的,但是有些產品要求特別的嚴格是不容允許有半點誤差的,所以,大家在購買晶振的時候一定要先和跟公司的工程問清楚參數再找合適的晶振.別問為什么金洛電子可以懂這么多和晶振相關的技術資料,金洛電子不僅代理愛普生晶振,精工晶振等,還是晶振廠家.自己在國內也還有晶振生產工廠,專業生產晶振15年,不僅質量穩定,價格實惠,還可以提供技術資料服務.
