Euroquartz晶振實用電路示例
來源：http://www.benpai.com.cn 作者：金洛鑫電子 2019年07月05
晶振本身是一種以合成石英水晶制成的頻率控制元器件,采購一顆合適的石英晶體或振蕩器,需要了解其參數規格是否符合自己產品的要求,因此參數的匹配非常重要.從事相關行業的工程和技術都知道,晶體晶振有多種電路,并且需要布局和設計,以下是幾種不同石英晶體振蕩器電路的示例圖和講解.

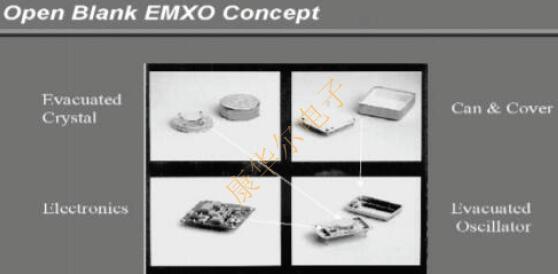

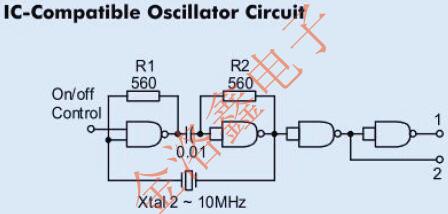

IC兼容振蕩器電路
在該電路中,電阻器R1和R2對NAND門進行溫度穩定,并確保柵極處于線性區域以進行啟動.電容C1是直流模塊,工作頻率必須<0.1Ω.晶體以串聯模式運行,因此其串聯電阻很低很重要.1MHz至10MHz范圍內的AT切割諧振器工作良好,占空比接近50％,芯片限制上升時間.電路從0°到70°C開始很好.

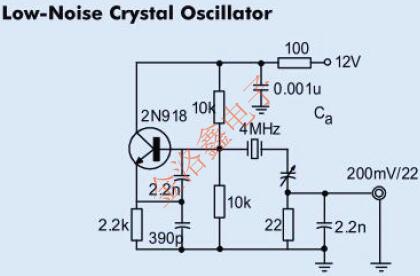

低噪聲晶體振蕩器
該Oscillator可提供高光譜純度的輸出,而不會降低穩定性.除了確定振蕩器頻率外,晶體還可用作無源諧波的低通濾波器和邊帶噪聲的帶通濾波器.噪聲帶寬小于100Hz.對于4MHz基本振蕩器頻率的三次諧波,所有高次諧波都被抑制-60dB.

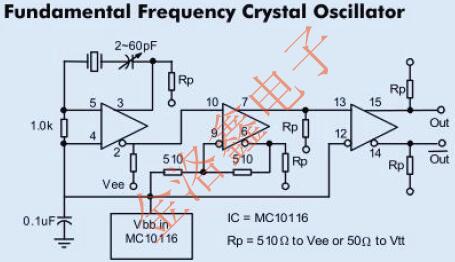

基頻晶體振蕩器
對于低于20MHz的頻率,可以使用基頻晶體,不再需要諧振回路.同樣在較低的頻率范圍,典型的MECL10,000傳播延遲2ns與振蕩周期相比變小,并且必須使用非反相輸出.因此,MC10116振蕩器部分僅用作放大器.0.1kΩ電阻將線路接收器偏置在Vss附近,0.1μF電容器是Vbb電源的濾波電容器.與晶體串聯的電容器提供微小的頻率調節.MC10116的第二部分作為施密特觸發器電路連接,確保從低于20MHz的慢速輸入信號獲得良好的MRL邊沿.MC10116的第三級用作緩沖器,并提供Quartz Crystal電路的互補輸出.該電路的最大工作頻率約為20MHz,最小工作頻率約為1MHz.使用基模晶體.
易啟動晶體振蕩器
這是一款采用一個TTL柵極的低成本晶體控制振蕩器.通過將NAND門G1,G2和G3連接到不穩定的邏輯配置和三個逆變器的高環路增益來確保啟動.選擇R1,R2,C1和C2的值,使振蕩器的工作頻率比晶體斷開時高70％至90％.對于1MHz至2MHz的工作,建議使用低功耗54L00IC;適用于2MHz至6MHz,標準5400型,6MHz至50MHz,54H00或54S00.

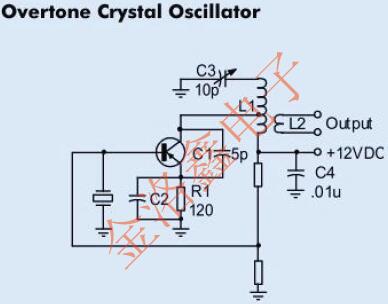

泛音晶體振蕩器
該電路中的晶體直接連接在晶體管的基極和地之間.電容器C1用于改善由于晶體管的內部電容引起的反饋.該電容器應盡可能靠近晶體管的外殼安裝.晶體管集電極中的LC諧振電路調整到晶振的泛音頻率.發射極電阻電容器在工作頻率下必須具有大約90Ω的容抗.電感器L1上的抽頭用于匹配晶體管集電極的阻抗.通常,這個龍頭的位置大約是線圈冷端的三分之一.陷阱的位置是穩定性和最大輸出功率之間的權衡.輸出信號取自鏈路耦合線圈L2,并通過變壓器動作進行操作.

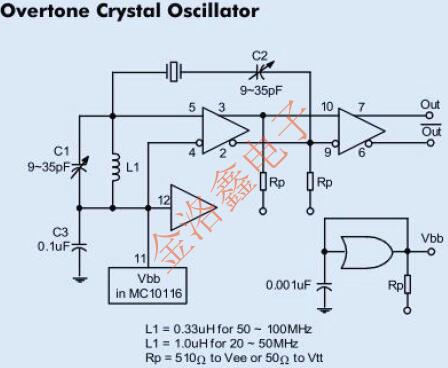

泛音晶體振蕩器
該電路使用可調諧振回路電路,以確保在所需的晶體諧振器泛音下工作.C1和L1形成諧振儲能電路,其具有指定為諧振頻率的值,可在大約50MHz至100MHz范圍內調節.通過在所需頻率處或附近調節儲能電路頻率來實現過頻操作.坦克電路通過低阻抗分流到非頻率振蕩和高阻抗到所需頻率,從而允許來自輸出的反饋.以這種方式操作可確保振蕩器始終以正確的諧波啟動.

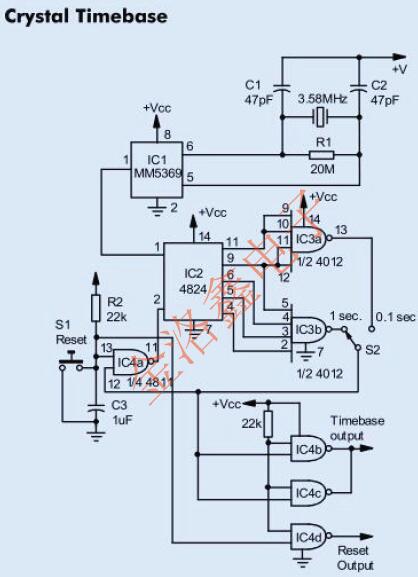

水晶時基
板載振蕩器和17級分頻器組成IC1.通過連接標準的3.58MHz,電視彩色突發晶體,在IC輸出引腳1上產生60Hz方波的精確源.然后將這些脈沖饋送到IC2,一個4024七級紋波計數器.它的輸出直接連接到IC3中的不同門,IC3是一個雙四輸入與非門.取決于哪個位置脈沖選擇開關S2占據,其中一個門將提供所選寬度的輸出/復位脈沖.
IC兼容振蕩器電路
低噪聲晶體振蕩器
基頻晶體振蕩器
易啟動晶體振蕩器
泛音晶體振蕩器
泛音晶體振蕩器
水晶時基
