晶振廠家教你怎樣選擇合適的晶振
來源：http://www.benpai.com.cn 作者：金洛電子 2014年09月13
如果你是采購,那么這篇文章你一定得看.因為我相信大部分的采購會因為選擇產品的時候會選的頭痛.下面由我來為大家講講,我們選晶振應該關心什么參數.

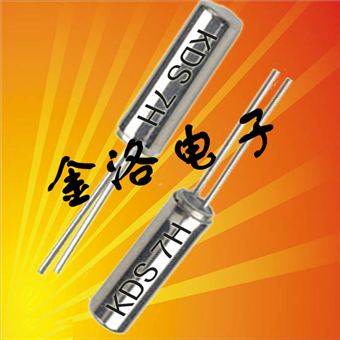

我們知道晶振是從石英身上切下來的薄片,簡稱晶振,可以是正方形,矩形或圓形等.在它對應面上涂敷銀層作為電極,每個電極上各焊一根引線接到管腳上,然后再加上封裝外殼就構成了石英晶體諧振器.而在封裝內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器.振蕩器有很多種封裝,也有好幾種不同的類型.
.jpg)
電壓控制晶體振蕩器(VCXO)、溫度補償晶體振蕩器(TCXO)、恒溫箱晶體振蕩器(OCXO),以及數字補償晶體振蕩器(DCXO).每種類型都有自己的獨特性能.
第一.我們選購晶振首先就得知道其頻率.頻率越高價格也越高.但是,頻率越高,頻差就越大,從綜合角度考慮,一般工程師會選用頻率低而穩定的晶振,自己做倍頻電路.在這里我想說,并不是頻率越高的就一定適合.頻率是根據需要而選擇,得看具體的需求.
第二.我們要確定頻率穩定度,在規定的工作溫度范圍內,與標稱頻率允許的偏差.用PPM(百萬分之一)表示.一般來說穩定度越高或溫度范圍越寬,價格就越高.對于頻率穩定度要求±20ppm 或以上的應用,可以使用普通無補償的晶體振蕩器.對于介于±1至±20ppm的穩定度,應該考慮TCXO.對于低于±1ppm的穩定度,應該考慮OCXO.比如OCXO-3000SC,頻穩為+/- 2x10^-9.
第三.晶體的負載電容. 振蕩器的頻率穩定性亦受到振蕩器電源電壓變動以及振蕩器負載變動的影響.正確選擇振蕩器可將這些影響減到最少.設計者應在建議的電源電壓容差和負載下檢驗振蕩器的性能.不能期望只能額定驅動15pF的振蕩器在驅動50pF時會有好的表現.在超過建議的電源電壓下工作的振蕩器亦會呈現壞的波形和穩定性。
.jpg)
第四.相位噪聲和抖動.在頻域測量獲得的相位噪聲是短期穩定度的真實量度.它可測量到中央頻率的1Hz之內和通常測量到1MHz .振蕩器的相位噪聲在遠離中心頻率的頻率下有所改善.TCXO和OCXO振蕩器以及其它利用基波或諧波方式的晶體振蕩器具有最好的相位噪聲性能.采用鎖相環合成器產生輸出頻率的振蕩器比采用非鎖相環技術的振蕩器一般呈現較差的相位噪聲性能.抖動與相位噪聲相關,但是它在時域下測量.以微微秒表示的抖動可用有效值或峰,峰值測出.許多應用,例如通信網絡、無線數據傳輸、ATM 和SONET 要求必需滿足嚴格的拌動指標.需要密切注意在這些系統中應用的振蕩器的抖動和相位噪聲特性.
第五. 工業級標準規定的-40～+85℃這個范圍往往只是出于設計者們的習慣,倘若-30～+70℃已經夠用,那么就不必去追求更寬的溫度范圍.對于某些特殊場合如航天軍用等,對溫度有更苛刻的要求.金洛電子的產品都用普通和工業級標準,對于軍工極金洛電子也有.軍工級一般需要定制,金洛電子在定制方面有優勢
以上說的,大部分選型工程師都會考慮到的晶振參數.知道其中幾個重要的參數就可以找到適合的晶振.金洛電子專業生產晶振,石英晶振,貼片晶振,手機晶振,32.768KHZ晶振,霧化片,聲表濾波器.有源石英晶體振蕩器系列產品主要應用到高端數碼產品,智能手機,平板電腦等客戶.公司產品60%用于出口,先進的生產設備,現代化的管理,金洛是你不錯的選擇.產品質量為你護航!
我們知道晶振是從石英身上切下來的薄片,簡稱晶振,可以是正方形,矩形或圓形等.在它對應面上涂敷銀層作為電極,每個電極上各焊一根引線接到管腳上,然后再加上封裝外殼就構成了石英晶體諧振器.而在封裝內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器.振蕩器有很多種封裝,也有好幾種不同的類型.
電壓控制晶體振蕩器(VCXO)、溫度補償晶體振蕩器(TCXO)、恒溫箱晶體振蕩器(OCXO),以及數字補償晶體振蕩器(DCXO).每種類型都有自己的獨特性能.第一.我們選購晶振首先就得知道其頻率.頻率越高價格也越高.但是,頻率越高,頻差就越大,從綜合角度考慮,一般工程師會選用頻率低而穩定的晶振,自己做倍頻電路.在這里我想說,并不是頻率越高的就一定適合.頻率是根據需要而選擇,得看具體的需求.
第二.我們要確定頻率穩定度,在規定的工作溫度范圍內,與標稱頻率允許的偏差.用PPM(百萬分之一)表示.一般來說穩定度越高或溫度范圍越寬,價格就越高.對于頻率穩定度要求±20ppm 或以上的應用,可以使用普通無補償的晶體振蕩器.對于介于±1至±20ppm的穩定度,應該考慮TCXO.對于低于±1ppm的穩定度,應該考慮OCXO.比如OCXO-3000SC,頻穩為+/- 2x10^-9.
第三.晶體的負載電容. 振蕩器的頻率穩定性亦受到振蕩器電源電壓變動以及振蕩器負載變動的影響.正確選擇振蕩器可將這些影響減到最少.設計者應在建議的電源電壓容差和負載下檢驗振蕩器的性能.不能期望只能額定驅動15pF的振蕩器在驅動50pF時會有好的表現.在超過建議的電源電壓下工作的振蕩器亦會呈現壞的波形和穩定性。
第四.相位噪聲和抖動.在頻域測量獲得的相位噪聲是短期穩定度的真實量度.它可測量到中央頻率的1Hz之內和通常測量到1MHz .振蕩器的相位噪聲在遠離中心頻率的頻率下有所改善.TCXO和OCXO振蕩器以及其它利用基波或諧波方式的晶體振蕩器具有最好的相位噪聲性能.采用鎖相環合成器產生輸出頻率的振蕩器比采用非鎖相環技術的振蕩器一般呈現較差的相位噪聲性能.抖動與相位噪聲相關,但是它在時域下測量.以微微秒表示的抖動可用有效值或峰,峰值測出.許多應用,例如通信網絡、無線數據傳輸、ATM 和SONET 要求必需滿足嚴格的拌動指標.需要密切注意在這些系統中應用的振蕩器的抖動和相位噪聲特性.第五. 工業級標準規定的-40～+85℃這個范圍往往只是出于設計者們的習慣,倘若-30～+70℃已經夠用,那么就不必去追求更寬的溫度范圍.對于某些特殊場合如航天軍用等,對溫度有更苛刻的要求.金洛電子的產品都用普通和工業級標準,對于軍工極金洛電子也有.軍工級一般需要定制,金洛電子在定制方面有優勢
以上說的,大部分選型工程師都會考慮到的晶振參數.知道其中幾個重要的參數就可以找到適合的晶振.金洛電子專業生產晶振,石英晶振,貼片晶振,手機晶振,32.768KHZ晶振,霧化片,聲表濾波器.有源石英晶體振蕩器系列產品主要應用到高端數碼產品,智能手機,平板電腦等客戶.公司產品60%用于出口,先進的生產設備,現代化的管理,金洛是你不錯的選擇.產品質量為你護航!
