壓電材料中所包含的晶體

來源：http://www.benpai.com.cn 作者：jinluodz 2013年05月13

從之前的黑白電視機到如今的3D電視，可見電視已經徹底的融入人們的生活中了，而遙控器卻是電視不可少的配角。了解的人都知道遙控器中，包藏了一顆晶振（陶瓷晶振）。

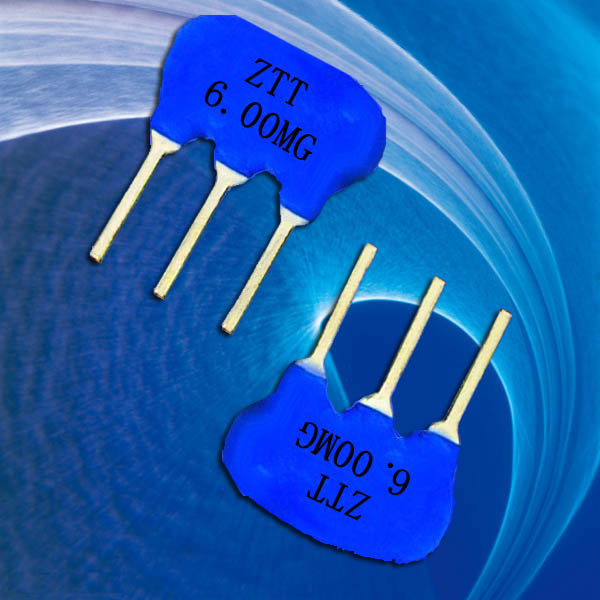

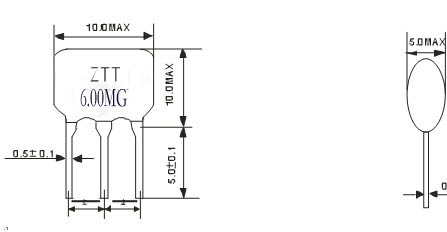

陶瓷晶振屬于壓電材料頻率元件，目前常規分為兩種壓電材料：1、壓電陶瓷材料，2、壓電石英材料。陶瓷晶振別名又叫陶振；在中國晶振廠家經常這樣叫法。陶瓷晶振是根據他內部的芯片采用的“壓電陶瓷芯片材料”而得名，封裝一般采取塑封外形尺寸為7.5*9*3.5（單位：毫米），代表產品：455KHZ系列；還有一種是采取環氧樹脂和酚醛混合物作為包封材料，經過高溫固化形成為硬質陶瓷材料的外殼，一般為棕色和藍色，代表產品：ZTT4.0MHZ。頻率精度按照國際通用標準表示為：千分之三和千分之五。
千赫子壓電陶瓷諧振器片狀型產品，一般電子產品用標準頻率公差型，利用本公司（金洛電子）獨創的封裝技術，實現了千赫頻率”陶瓷諧振器”。該系列非常適合用于微型遙控裝置和AV模塊中，可采用回流焊接，可使用自動貼片機高速自動貼裝焊接，被我司CRB系列低頻陶瓷諧振器系列已批量生產，常規型號長期被有現貨。以下是KHZ晶振產品系列特點: 該系列產品可采用回流焊接，并且可以選擇插件以及貼片模式使用自動貼片機器焊接安裝。產品無需做調整即可用于線路振蕩電路，成熟的產品被廣泛應用到家用電器遙控產品、DVD、電視機等系列產品。

我們會時常接到某某生產遙控器的工廠，打來電話咨詢為什么組裝完后，遙控器沒有反應，然后似有疑問的指責是我們陶瓷晶振出了問題。殊不知周遭許多不可避免的因素，都可能造成遙控器無反應。經過我們公司技術部門的反復分析研究得出的結果，分為以下幾點。

1、可能是無線遙控器的發射管失效的原因較少見，用檢測器判斷后可以用好的管子替代。

2、有的原因是無線遙控器的電池已經消耗殆盡。用戶來及時更換。因遙控器消耗的電流少，電池相對使用時間長造成許多用戶長期未換電池；電池腐爛，腐蝕液造成電池夾彈簧銹蝕，電源無供給，遙控器不工作。

3、由于無線遙控器使用時易受到強烈撞擊或跌地而損壞，最容易受損的是晶振，以及它附近的焊點。晶振的接腳是一種可伐合金，不耐折。若遙控器受到重擊，晶振接腳易斷，接腳的焊點會摔得脫開印板，造成這部分的引線開路。

我司給出的解決方案為：
1、此時，應當用同型號的晶振更換，個別型號特別不易配到時，只好細心地打開晶振外殼，另焊接一接腳重新焊回電路，并補焊脫開的焊點。

2、許多無線遙控器的晶振是直立在線路板上焊接的，更換時只要線路板上位置許可，也可把晶振接腳90°彎曲，臥式焊在印板上，并在晶振與印板之間熔化上一點高頻蠟或粘上一小片雙面膠紙，這可大大提高晶振的抗震能力。
