KVG品牌小型密封外殼貼片型恒溫晶體振蕩器新品推送
　　說到KVG晶振這個品牌,可能大家不是很熟悉,這是一家總部位于德國的頻率組件制造商,而且成立的時間已經很久了,創始人是一名物理學家,叫做Kurt Klingsporn,KVG集團是他在1946年創辦的,70多年來KVG公司不斷追求更高超,更精密,更創新的晶振制造技術.OCXO振蕩器是他們家比較具有代表性的產品模塊之一,今年KVG品牌新推出了一款小封裝外殼的恒溫石英晶體振蕩器,本文將隆重介紹該款產品.
　　KVG石英晶體技術有限公司展示了一種具有Stratum3甚至更高性能的新型密封SMDOCXO.例如,在最壞的情況下,在24小時內可保證±0.16ppm的總穩定性.KVG的工程師使用非常小但精度很高的SC切割石英,開發了新的高穩定性OCXO,可大大擴展潛在的應用范圍.
　　新的O-9000-HSOCXO系列采用非常小的14mmx9mmx8.5mmSMD封裝.盡管尺寸很小,但這些OCXO在-20至+70°C的溫度范圍內仍具有優于±10ppb的頻率穩定性.即使在-40至+85°C的工業溫度范圍內,根據Telcordia標準GR-1244和GR-253-CoreStratum3或ANSIClockT1.101以及歐洲標準ITU-TG,對頻率穩定性的要求也很高.符合812IV型和G.813選項1.這些規定了20年內的頻率穩定性優于±4.6ppm,并且峰峰值的24小時”保持穩定性”優于0.32ppm.
　　此外,該OCXO在連續運行時僅提供0.5瓦的超低功耗.振蕩器由3.3V供電,并具有HCMOS輸出.標準頻率通常為10MHz,12.8MHz,19.2MHz,20MHz,25MHz和38.88MHz.與KVG晶振公司協商后,可以使用自定義頻率.典型的應用是網絡和同步單元以及一般的專業電信系統.其他可能的應用是GSM或WIMAX基站的頻率源.所謂的Picocell和Femtocell基站需要非常小巧且價格便宜的OCXO,并在幾天內具有良好的保持穩定性.

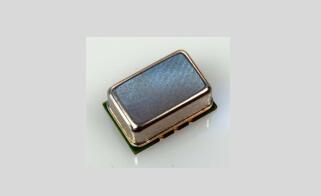

　　O-9000-HS是一款非常小巧的SMD``恒溫晶體振蕩器''(VC)OCXO,可在高達-40/+85°C的寬溫度范圍內提供±0.01ppm(±10ppb)的出色緊密頻率穩定性.采用密封的14mmx9mmx8mmSMD晶振封裝Tapedon卷盤,這也使其適用于自動拾放機組裝.

特征:
　　小型HSSMD封裝
　　快速的預熱時間
　　低功耗
　　嚴格的頻率穩定性
　　良好的長期穩定性
　　頻率調諧輸入選項
　　輸出啟用/禁用選項
應用范圍:
　　儀器參考
　　微波通訊
　　時鐘設置
　　微波信號源
　　測試與測量
　　電信系統
1.規格(初步)

測試條件:TA=+25°C;VC=2.5V或+1.65V,除非另有說明

頻率范圍:	10.000至40.000MHz
標準頻率:	10.0、19.2、20.0MHz
類型:	O-9500-HS	O-9300-HS
電源電壓VS:	+5.0V±5%	+3.3V+5%-10%
頻率穩定性與溫度的選擇: <+10ppb相對于-20°C至+70°C: <+20ppbvs.-20°C至+70°C: <+30ppb相對于-20°C到+70°C: <+50ppbvs.-20°C至+70°C: <+10ppbvs.-40°C至+85°C: <+20ppbvs.-40°C至+85°C: <+30ppb相對于-40°C至+85°C: <+50ppb相對于-40°C至+85°C:	9501 9511 9521 9531 9551 9561 9571	9301 9311 9321 9331 9341 9351 9361 9371
長期穩定性(老化) (連續運行30天后) 第一年: 10年:	≤±0.2ppm ≤±1.0ppm
頻率穩定度與電源電壓變化的關系VS±5％: 與負載變化的關系±10％:	≤±5.0ppb ≤±2.0ppb
通過外部調諧電壓進行頻率控制:	≥±2.0ppm	≥±1.0ppm
調諧電壓范圍:	+0.5Vto+4.5V	+0.3Vto3.0V
傳遞函數/線性:	正/≤10％
輸入阻抗:	≥100kOhm
電源電流穩定狀態@+25°C: 在熱身期間:	<120mA(0.6W) <400mA(2W)	<180mA(0.6W) <600mA(2W)
熱身時間: (對于+25°C,典型精度<+1x10-7 指1小時后的最終頻率)	<60sec.
輸出信號類型: 水平: 加載: 占空比: 上升和下降時間	(LV)HCMOS VOL≤0.1xVS;VOH≥0.9xVS 1kOhm//15pF 45%to55% <5ns

1.規格(初步)續

測試條件:TA=+25°C;VC=2.5V或+1.65V,除非另有說明

相位噪聲(典型值為20MHz):
10Hz:	-126dBc/Hz
100Hz:	-149dBc/Hz
1kHz:	-162dBc/Hz
10kHz:	-164dBc/Hz
100kHz:	-165dBc/Hz
1MHz:	-165dBc/Hz
短期穩定性(艾倫偏差)	Typ.
1秒:	0.05ppb
10秒:	0.1ppb
100秒:	0.2ppb
儲存溫度范圍:	-45°Cto+90°C

2.環境條件
　　根據KVG石英晶體振蕩器產品鑒定程序AA-QM-200
3.標記
　　制造商名稱,日期代碼(周/年),規格;中心頻率

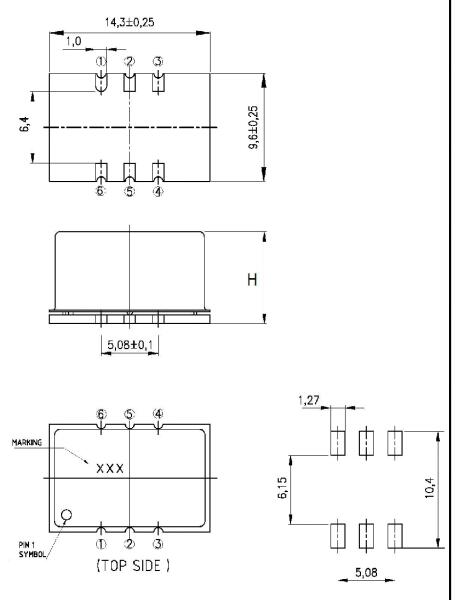

4. 案例
　　BF157-8.2-HS/SMD

H=8.2mmmax.

引腳配置:
　　1.VC或N.C.
　　2.射頻使能或交流
　　3.GND和凱斯
　　4.射頻輸出
　　5.電源電壓+VS
注釋:
　　1. 如果數據手冊沒有為引腳1和/或引腳2指定任何參數,則相應的引腳不會在內部連接.

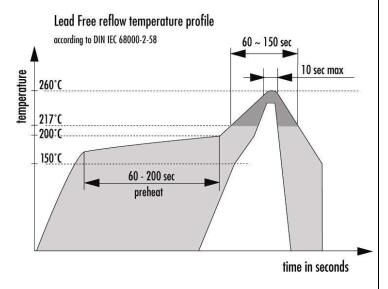

推薦的焊接輪廓
