NDK今年即將量產5G基站用OCXO振蕩器系列
來源：http://www.benpai.com.cn 作者：金洛鑫電子 2019年06月05
前言:為什么說2019年是5G元年?因?yàn)榻衲晔?G設備正式投入到市場的第一年,預示著5G時代已經拉開了序幕,目前全球最大的5G基站設備,5G網絡的供應商是我國的華為公司.美國和韓國也在后面努力趕近,5G的出現會帶動周邊產品的供應和發展,尤其是石英晶體振蕩器這種重要的電子元器件,日本的電子行業是公認的先進,日本電波工業株式會社(NDK晶振),從去年開始,已經公布了正在開發世界上性能最高,精度最高的5G專用的OCXO晶振.今年5月29日,NDK晶振公司在自家官網上,正式宣告研發成功,并于今年年底開始供應.
Nihon Dempa KogyoCo.,Ltd.開發了一種超小型9×7mm高精度OCXO(恒溫晶體振蕩器),用于第5代移動通信(以下簡稱5G)的基站應用,能夠運行至+95℃晶振樣品發貨將于2019年7月開始.
近年來,需要高速和大容量無線電基站網絡來支持諸如圖像和視頻的大容量?jī)?nèi)容的使用.為了實現超高速和大容量服務,5G移動網絡需要安裝大量補充宏基站的小型小區(小型基站).該小型基站安裝在諸如建筑物內部或室外電線桿的小空間中,并且由于高密度安裝而預期內部部件的溫度升高并且受到外部環境變化的影響.因此,需要一種緊湊,高溫兼容,高穩定性的石英晶體振蕩器,它具有優異的相位噪聲特性以及良好的溫度斜率特性*1,它們不易受溫度變化的影響.
為了滿足這些需求,我們開發了一種專用的ASIC*2,它結合了我們多年來培養的OCXO的高穩定性,低噪音和環保技術,以達到±0.5ppb/deg.C的溫度-斜率特性支持+95℃高溫操作,大大減少了頻率的微跳躍.未來,我們計劃開發將這些技術集成到其他產品中的IC,并進一步擴展我們的更小型OCXO晶振產品陣容.
[產品型號名稱]
NH9070WC/NH9070WD
[產品外觀]
[產品特性]
[特征示例]
■溫度特性(典型示例)
■相位噪聲特性(參考數據10MHz)
該產品將于5月29日星期三至5月31日星期五在東京國際展覽中心2019無線科技園展出.(NDK展位：1931年西3號廳)
(*1)該特性表示Oscillator的溫度特性相對于溫度變化,數值越小,頻率隨環境溫度的變化越小.
(*2)專用集成電路的縮寫,專用半導體,用于特定應用.
[樣品/批量生產]
樣品出貨定于2019年7月,批量生產定于2019年12月
Nihon Dempa KogyoCo.,Ltd.開發了一種超小型9×7mm高精度OCXO(恒溫晶體振蕩器),用于第5代移動通信(以下簡稱5G)的基站應用,能夠運行至+95℃晶振樣品發貨將于2019年7月開始.
近年來,需要高速和大容量無線電基站網絡來支持諸如圖像和視頻的大容量?jī)?nèi)容的使用.為了實現超高速和大容量服務,5G移動網絡需要安裝大量補充宏基站的小型小區(小型基站).該小型基站安裝在諸如建筑物內部或室外電線桿的小空間中,并且由于高密度安裝而預期內部部件的溫度升高并且受到外部環境變化的影響.因此,需要一種緊湊,高溫兼容,高穩定性的石英晶體振蕩器,它具有優異的相位噪聲特性以及良好的溫度斜率特性*1,它們不易受溫度變化的影響.
為了滿足這些需求,我們開發了一種專用的ASIC*2,它結合了我們多年來培養的OCXO的高穩定性,低噪音和環保技術,以達到±0.5ppb/deg.C的溫度-斜率特性支持+95℃高溫操作,大大減少了頻率的微跳躍.未來,我們計劃開發將這些技術集成到其他產品中的IC,并進一步擴展我們的更小型OCXO晶振產品陣容.
[產品型號名稱]
NH9070WC/NH9070WD
[產品外觀]
[產品特性]
| 產品尺寸 | 9.5x7.3x4.1mm |
| 標稱頻率范圍 | 10MHz至40MHz |
| 標稱頻率 | 20MHz,30.72MHz |
| 輸出 | HCMOS |
| 電源電壓[Vcc] | DC+3.3V. |
| 功耗(穩定時) | 最大值0.6W |
| 工作溫度范圍 | -40℃至+95℃ |
| 頻率/溫度特性 | 最大值+/-20x10-9 |
| 頻率溫度斜率特性 | Typ.+/-0.5x10-9/deg.C |

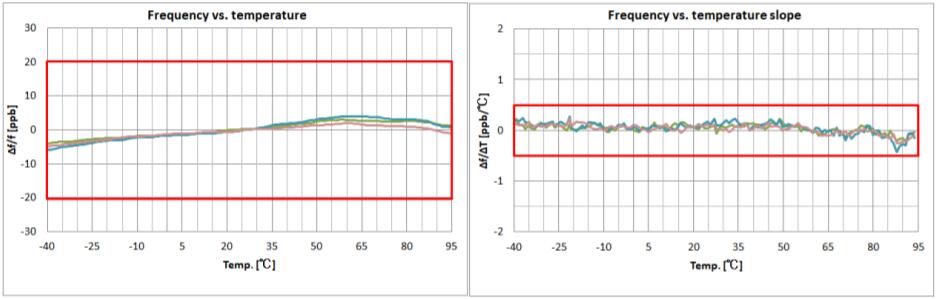

■溫度特性(典型示例)

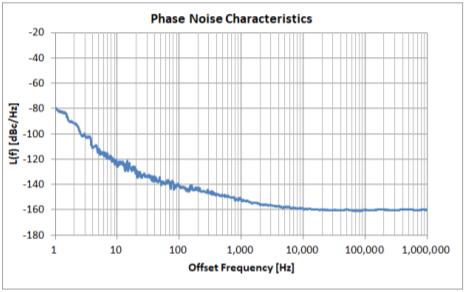

■相位噪聲特性(參考數據10MHz)
該產品將于5月29日星期三至5月31日星期五在東京國際展覽中心2019無線科技園展出.(NDK展位：1931年西3號廳)
(*1)該特性表示Oscillator的溫度特性相對于溫度變化,數值越小,頻率隨環境溫度的變化越小.
(*2)專用集成電路的縮寫,專用半導體,用于特定應用.
[樣品/批量生產]
樣品出貨定于2019年7月,批量生產定于2019年12月
