單片機晶振停振了該怎樣“對癥下藥”
來源：http://www.benpai.com.cn 作者：金洛電子 2014年06月16

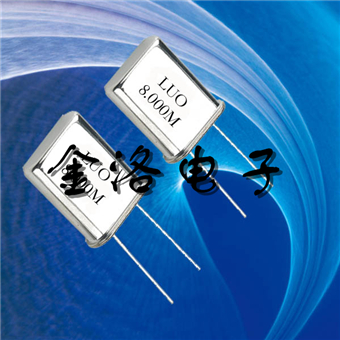

石英晶振對于單片機來說，沒有晶振，單片機就沒辦法工作。我們也知道單片機晶振不起振是常見現象，那么你知道引起晶振不起振的原因是什么嗎？我們又將如何排除故障呢？下面由我來和大家解答。
單片機晶振不起振的原因：
1、PCB板布線錯誤；
2、單片機質量有問題；
3、晶振質量有問題；
4、負載電容或匹配電容與晶振不匹配或者電容質量有問題；
5、PCB板受潮，導致阻抗失配而不能起振；
6、晶振電路的走線過長；
7、晶振兩腳之間有走線；
8、外圍電路的影響；
面對不起振的原因我們該如何排除故障呢
1、排除電路錯誤的可能性，因此你可以用相應型號單片機的推薦電路進行比較。
2、排除外圍元件不良的可能性，因為外圍零件無非為電阻，電容，你很容易鑒別是否為良品。
3、排除晶振為停振品的可能性，因為你不會只試了一二個晶振。
4、試著改換晶體兩端的電容，也許晶振就能起振了，電容的大小請參考晶振的使用說明。
5、在PCB布線時晶振電路的走線應盡量短且盡可能靠近IC，杜絕在晶振兩腳間走線。
檢測晶振是否正常的方法：
用示波器接晶振的任一引腳，示波器的接地引腳接線路板上的地，如果晶振正常則會顯示正弦波(單片機內部將其變為方波)，正弦波的頻率與晶振的標注的頻率相差不大。
單片機晶振不起振的原因：
1、PCB板布線錯誤；
2、單片機質量有問題；
3、晶振質量有問題；
4、負載電容或匹配電容與晶振不匹配或者電容質量有問題；
5、PCB板受潮，導致阻抗失配而不能起振；
6、晶振電路的走線過長；
7、晶振兩腳之間有走線；
8、外圍電路的影響；
1、排除電路錯誤的可能性，因此你可以用相應型號單片機的推薦電路進行比較。
2、排除外圍元件不良的可能性，因為外圍零件無非為電阻，電容，你很容易鑒別是否為良品。
3、排除晶振為停振品的可能性，因為你不會只試了一二個晶振。
4、試著改換晶體兩端的電容，也許晶振就能起振了，電容的大小請參考晶振的使用說明。
5、在PCB布線時晶振電路的走線應盡量短且盡可能靠近IC，杜絕在晶振兩腳間走線。
用示波器接晶振的任一引腳，示波器的接地引腳接線路板上的地，如果晶振正常則會顯示正弦波(單片機內部將其變為方波)，正弦波的頻率與晶振的標注的頻率相差不大。
