U盤還能逃開晶振的手掌心嗎?
來源：http://www.benpai.com.cn 作者：jinluodz 2013年08月08
還記得那部挺火熱的電視劇新戀愛時代嗎？陳佳在風神汽車公司任由經理一職，后由于徐總扒拉著與老總沾親帶故，在公司橫行霸道。陳佳甚是不滿于陳總的處世之道，便聯合于海潮一起整徐總。由于過些時日會召開發布會，兩人商量于將徐總的私人難堪照，以U盤拷貝的形式通過電腦發送到字幕上，讓徐總難堪。
U盤在人類生活中占據著密不可分的局地，我們辦公拷貝資料需用到，下載大型文件等等一系列都得用到。電子產品類目繁雜，要是問起您知道日常生活中都有哪些電子產品的話，您一定能告訴我一大堆。但對于晶振來說，您也許是第一次聽說。在這里我要清清楚楚的告訴您，您的生活離不開晶振。
換句話來說吧，幾乎您生活中的每一樣電子產品都離不了晶振。中國電子眼在各大道路是隨處可見的，它在攝像頭中通過時鐘產生脈沖提供屏幕信號燈。

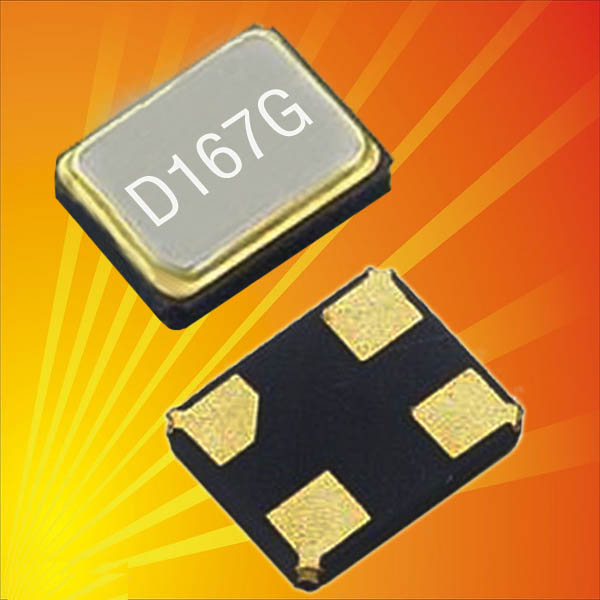

眾所周知，每個單片機系統里都有晶振，它是時鐘電路中最重要的部件，常見的有柱型晶振（又稱DIP型）、貼片晶振（SMD型）等，其中SMD型晶振又有四個焊點和二個焊點之分。雖然它們的功能都是一樣的，但是貼片晶振的質量要好一點，價格自然也會高一些。這類晶振手機上用的較多，有的MP3、U盤也會用，但只是鳳毛麟角。而且有些MP3里還會有兩個晶振，其中一個可能是FM收音模塊的晶振，應注意區分。
最常用的晶體是石英晶振，它在共振的狀態下工作，以提供穩定、精確的單頻振蕩。由于制造工藝不斷提高，現在晶振的老化率、頻率偏差、溫度穩定性、密封性等重要技術指標都很好。
在通常工作條件下，普通的晶振頻率絕對精度可達百萬分之五十，高級的晶振精度更高。它在電路中產生振蕩電流從而為系統提供基本的時鐘信號，通常一個系統共用一個石英晶振，以便于各部分保持同步。當然有些通訊系統的基頻和射頻使用不同的晶振，但是它必須通過電子調整頻率的方法保持同步。
.jpg)
在數字電路中，數據的傳遞以及CPU的指令等，都是以2進制的0和1組成的（即為低電平和高電平），如果沒有高、低電平的話，那么CPU就分不出來指令的意義以及數據的多少了。所以晶振在單片機系統里的作用非常大，原理是直流電流從電池內部進入電子器件當中，然后由器件內部提供一個振蕩電路，通過外接晶體作為反饋源，從而把不變的直流電流改為具有高低變化的0和1脈沖，而這個脈沖的頻率就是反饋源的頻率，占空比為50%的脈沖信號。在電路中的CPU每次執行命令都按這個頻率去操作。假如原振蕩頻率為12MHz，改為用6MHz的話，那么CPU在執行指令以及讀寫數據的時候理論上就要慢一半的時間了。所以必須選用合適的晶振與單片機內部的電路相結合，產生單片機所必需的時鐘頻率。
U盤所用的一般都是6MHz（居多）、12MHz和24MHz，其中12MHz的最多。東西遭到損壞時難避免之事，若當遇事兒腫么辦，晶振廠家教您修復有妙招，現在的Ｕ盤等存貯產品價格真是便宜，壞了現買個新的總比舊的讓人放心得多，但其有重要資料就另當別論了。這不，朋友的優盤出現故障，找到筆者務求幫忙，說其有重要資料。現象為插上電腦后發現指示燈長亮，是顯示未知設備，試插拔了幾次后插上干脆什么提示也不見，沒了反應。在小心拆開加焊了接口等易虛焊部位，試機故障依舊。排除接口問題后，分析電腦是通過設備的頻率來認識部件的，有可能是優盤電路沒有起振或頻率偏移，故而顯示求知設備。最大嫌疑是晶振出問題了，試著從一個壞SD讀卡器（故障為電腦能認但讀不出卡）的電路板上取下晶振，因大小相差懸殊，在原來位置用細導線引出替換后，試機故障排除，資料保住了！
在修復電子產品時，我都喜歡先在網上搜索資料，在網上的一些論壇發現因當時價格便宜，使用此品牌的優盤非常多，出故障發牢騷的不少，不排除槍手的可能。但就我們單位先后采購的二十多個，除一個剛拿來就出現拷貝大文件出錯、調換（要加強質檢）外，就這一個出現問題，而且是朋友把優盤放在摩托車鑰匙圈上，震動加雨淋，使用環境能用“惡劣”來形容。離開政治層面，其實現在很多國內品牌的電子產品質量談不上有多好，但起碼還是過關的，任何大點的品牌，都不太可能拿自己的品牌形象開涮，而且價格優勢明顯擺在那兒。只要你不因?yàn)閮r(jià)格便宜，不把買的東西當回事，支持國產還是放心加舒心的，可以說既愛國，又得了實惠，何樂而不為呢!

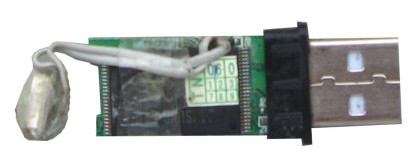

下圖是已經修好的優盤，因?yàn)楹髶Q的晶振較大，我用細導線（來自40線硬盤傳輸線）引出，并膠帶包裹絕緣后放在尾部，將尾蓋里的塑料稍去掉一點正好可以合上。
