隨著5G網絡和5G智能手機的到來，石英晶體振蕩器的需求量也隨之增加，對于振蕩器的設計要求也越來越高，Statek晶振公司是有名的晶體振蕩器供應商，1970年成立的Statek公司，如今已成為美國規模比較大的一家頻率控制元器件和傳感器的制造商。而且其設計能力之高，在行業里是有目共睹的，這也是客戶信任的原因之一，精妙的設計使Statek的振蕩器在海內外市場受到歡迎。
振蕩器類型：
晶體控制振蕩器可以分為兩個基本組：積極的電抗或負電抗。該正電抗模式通常是稱為“并聯諧振”或“反諧振”振蕩器。刺穿振蕩器一種眾所周知的正電抗振蕩器。負電抗模式是通常稱為串聯振蕩器。Statek晶振的設計和調整具體的操作方式（表1）。
皮爾斯振蕩器：

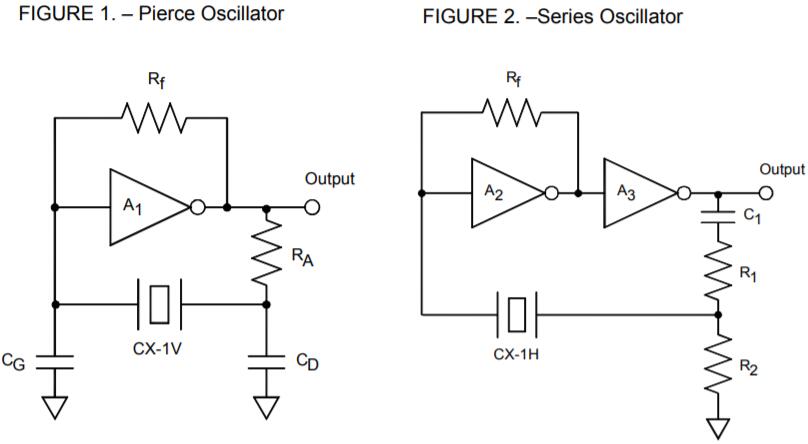

穿孔振蕩器（圖1）利用了一個單個逆變器，具有兩個相移電容器和石英晶體提供180ºC反饋回路中的相移。該晶體表現得像電子一樣是一個電感器。頻率振蕩在30ppm到300ppm之上晶體的串聯諧振頻率。如果晶體從電路中移除了石英振蕩器通常會停止振蕩。相比于一系列振蕩器，穿孔振蕩器通常開始變慢減少電流。小型便攜式設備（電池供電），包括手持?jǐn)?shù)據輸入終端，利用刺穿振蕩器。
系列振蕩器：
通常是一個串聯振蕩器（圖2）由兩個級聯的逆變器組成第二個之間連接的晶體變頻器輸出和第一個逆變器輸入。晶振表現得像電一樣這是一個電容器。振蕩器會通常以更高的頻率自由運行水晶被移除。相比于刺穿振蕩器，它開始更快（通常100毫秒）并且更高當前。
皮爾斯或系列？
晶體或振蕩器類型的選擇主要取決于性能要求。表2總結了穿孔和穿孔的性能特征系列振蕩器。CX-1V水晶有比CX-1H更高的Q值因為它密封在真空包裝中。該CX-1H晶體約為3至5時間更高的運動阻力（Q值更低）因為它是密封的氣壓。

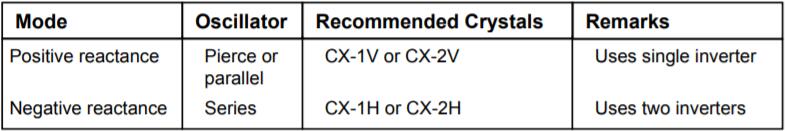

表1.基本振蕩器電路的推薦狀態晶體

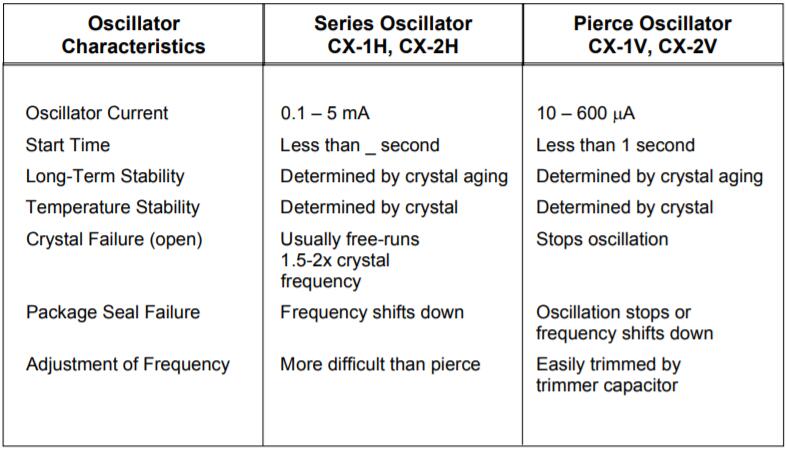

表2.皮爾斯和串聯振蕩器的特性

每一種振蕩器的設計Statek公司都顯得游刃有余，畢竟一開始走的就是實力派的路線，幾十年來不斷提升技術能力，組建一支高效率，頂尖的工程技術團隊，每年研發的費用是營業利潤的5%，為了使產品更加耐用，設計的晶振可承受100,000克以上的沖擊力，可以適應比較惡劣的環境。Statek Crystal公司是設計和制造高可靠性頻率控制產品的領導者，它宣布了DFXO石英晶體振蕩器的發布。微分輸出石英晶體振蕩器可用LVDS和LVPECL輸出。
