所有石英手表內部都有一顆石英晶振，基本上都是32.768K這一頻率的，時間精準性和其溫度有很大的關系，有些晶體不耐高溫或低溫，到了比較惡劣的環境，就容易失靈或故障。所以一般比較高檔的產品，生產廠家都會采購寬溫的石英晶體諧振器，并且精準性要高，時間才不會有誤差，頻率有分靜態和動態兩種，接下來我們就看看什么是靜態頻率，以及它和溫度穩定性的關系。

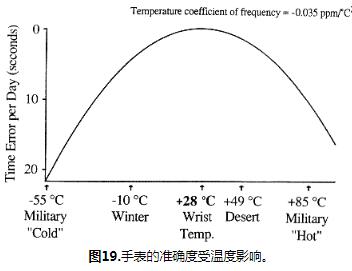

作為溫度對頻率穩定性的影響的說明，圖19顯示了溫度對典型石英手表精度的影響。在手腕溫度附近，手表可以非常準確，因?yàn)?a href="http://www.benpai.com.cn/Crystal/" target="_blank">石英晶體諧振器的頻率（即時鐘頻率）隨溫度變化很小。但是，當手表冷卻至-55°C或加熱至+100°C時，每天損失約20秒，因?yàn)槭⒈碇惺褂玫囊舨婢w的典型頻率溫度系數為-0.035ppm/°C 2。

晶體單元的靜態f對T特性主要由晶體板相對于時鐘晶體軸的切割角度確定[3-5]。“靜態”意味著溫度變化的速度足夠慢，溫度梯度的影響（稍后解釋?zhuān)┛梢院雎圆挥?jì)。如圖11所示，對于A(yíng)T切割，切割角度的微小變化（圖中為7分鐘）可以顯著改變f對T特性。通過改變切割角度，可以在很寬的范圍內改變零溫度系數點，“轉換點”。SC切割晶體的f與T特性類似于圖11中所示的曲線，具有拐點溫度（Ti）轉移到約95°C。（Ti的確切值取決于諧振器的設計。）
其他影響晶振單元f與T特性的因素包括泛音[21];晶體板的幾何形狀;電極的大小，形狀，厚度，密度和應力;驅動水平;石英材料中的雜質和應變;安裝結構中的應力;干擾模式;電離輻射;溫度變化率（即熱梯度）[22];和熱歷史。最后兩個因素對于理解恒溫晶振和溫補晶振的行為很重要，因此需要單獨討論。

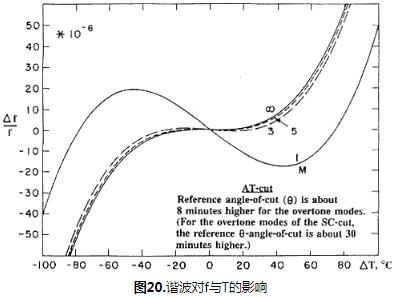

圖20中的AT切割晶振說明了諧波（即“泛音”）對f與T的影響[21]。此效果對于理解MCXO的操作非常重要。MCXO包含一個SC切割諧振器和一個雙模振蕩器，它激發諧振器的基模和三次諧波。基模f與T和第三泛音f與T之間的差異幾乎完全是由于一階溫度系數之間的差異。因此，當從基模頻率的三倍中減去第三泛音頻率時，得到的“拍頻”是溫度的單調和近似線性函數。該拍頻使諧振器能夠感測其自身的溫度。

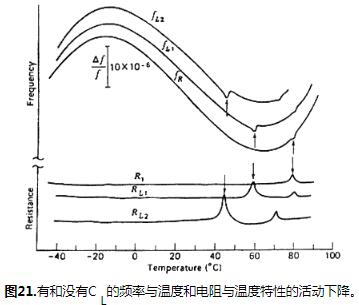

干擾模式可能導致“活動驟降”（見圖21），這可能導致振蕩器故障[23]。在活動傾角溫度附近，f與T和電阻（R）與T特性均出現異常。當電阻下降時電阻增加，且振蕩器的增益裕度不足時，振蕩停止。晶體的驅動電平和負載電抗會對活動驟降產生很大影響。活性浸漬溫度是CL的函數，因?yàn)楦蓴_模式通常具有大的溫度系數和C1這與所需模式的不同。TCXO中的活動下降很麻煩，而且當在爐溫下發生下降時，OCXO晶振也很麻煩。SC切割晶體中活性下降的發生率遠低于A(yíng)T切割晶體。

影響石英晶體振蕩器的f與T特性的一個重要因素是負載電容。當電容器與晶體串聯連接時，組合的f對T特性略微偏離晶體的特性。負載電容的溫度系數可以大大放大旋轉[24]。晶體的f對T可以用多項式函數來描述。立方函數通常足以描述AT切割和SC切割晶體的f對T，精度為±1ppm。在MCXO中，為了使f與T數據擬合為±1x10-8，通常需要至少為七階的多項式[25]。
