根據特性，性能要求，晶振籠統可分為有源晶振和無源晶振。
且有源晶振是利用石英振子及外圍振蕩電路的配合在特定頻率下提供波形輸出的時鐘器件，因?yàn)樗鼜V泛作為時鐘信號發生器應用時鐘電路中，所以又被稱之為鐘振。有源晶振主要分類包括恒溫控制晶體振蕩器、普通有源晶體振蕩器(SPXO)、壓控溫補振蕩器(VCXO）、溫度補償振蕩器(TCXO)這幾大類。

由于無源晶振(即諧振器)它自己本身無法振蕩起來，因此需要借助之中電路才可以產生振蕩器信號。換句話說有源晶振和無源晶振的主要區別就在于自身有無電壓，振蕩器本身是可以直接運用到電路中去的，而諧振器則需要提供一個電壓（一般為3.3V）才可以進行工作。在這給廣大購買者一點小小的建議，在購買有源晶振的時候，除了要考慮晶體封裝體積、精度，最為重要的一點因素就是，技術參數諧振電阻(Rr)、而這個是無源晶振(即諧振器)所沒有的，而這個參數恰恰直接影響到整個電路的性能，所以這也是各晶振廠家競爭的一個重要的參數。金洛電子代理的有源晶振品牌均為日系，品牌有KDS、西鐵城、愛普生。

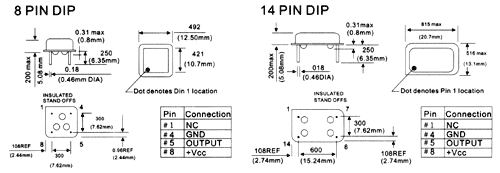

從封裝尺寸，有源晶振（即石英振蕩器）體積分為：DIP-14長方形全尺寸、DIP-8正方形板尺寸，表貼面(SMD）：7.0x5.0mm,6.0x3.5mm,5.0x3.2mm,3.2x2.5mm,2.5x2.0mm。低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等產品被廣泛應用于平板筆記本、GPS系統,光纖通道、千兆以太網、串行ATA、串行連接SCSI、PCI-Express的SDH / SONET發射基站等領域。

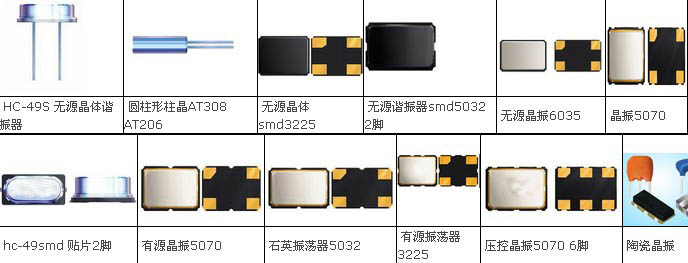

無源晶振(即諧振器)，DIP直插2腳封裝為:49U、49S、3*8mm、2*6mm、1*5mm、1*4mm，表貼面(SMD)為3.2x1.5mm、3.2x2.5mm、4.0x2.5mm、5.0x3.2mm、6.0x3.5mm、49SSMD，特別適用于有小型化要求的電子數碼產品市場領域，因產品小型、薄型優勢、耐環境特性、包括耐高溫、耐沖擊性等，在移動通信領域得到了廣泛的應用，晶振產品本身可發揮優良的電氣特性，滿足無鉛焊接的高溫回流溫度曲線要求。

國內專業晶振生產廠家金洛電子，專業生產表晶32.768K、石英晶振、陶瓷晶振系列，更多晶振信息http://www.benpai.com.cn
