圓柱型插件32.768K封裝的時鐘晶體，一般除了叫圓柱晶振業界的人也將其叫做音叉晶振，是因為它的外形似音叉，是石英水晶組件中使用數量比較多的一種，據不完全統計，每年我國消耗掉的音叉晶振多達50億顆左右。主要是用在時鐘，計時，定時，計數，數字顯示等模塊，常見的封裝尺寸有3*8mm，2*6mm，4.6*1.2mm，5.0*1.5mm等。以下內容是金洛鑫電子整理的，關于音叉晶體，音叉振蕩器的X形，XY切割資料及特性。
熟悉的帶音桿的音叉形狀來自英國幕布小號手JohnShore。在音樂方面，由于其高振動質量（打擊后的振蕩時間）和良好的頻率恒定性，音叉晶振非常重要。早在1880年，R.Koenig（Wied.Ann.Bd.9）描述了一款帶有電動音叉的手表。Rayleigh勛爵的1907年出版物（Phil.Mag。，13）和Eccles（Proc.Phys.1919）展示了電子激勵調諧叉測量頻率的首次應用。為實現Gleichwellen-Rundfunk1927，金屬調諧叉用于控制發射機頻率。根據Chladni（Akustik，Ziff.99，Leipzig1802）的說法，人們可以將音叉想象成一個彎曲的桿，它可以進行彎曲振動。然而，振動節點更靠近在一起。在帶有桿的音叉的情況下，連接到波腹的桿導致縱向振動。Rayghleig勛爵已經指出通過適當的叉子成形來解除莖干的可能性。根據這些想法，自然共振的共振頻率必須對應于彎曲振動。

晶振頻率取決于齒的長度和寬度。鋅的厚度對頻率沒有影響，但對頻率的溫度響應有影響。許多作者已經指定了用于計算叉振動的固有頻率的校正因子，但它們總是僅適用于特定形狀的牙齒。叉共振的泛音表現得像根音
1：6.25;18.3;35.6（對稱振動）
1：12.2;23.5（不平衡振蕩）

圖2.14音叉振蕩器的泛音

圖2.15X-cut-音叉振動器

X形截面的叉形振蕩器：

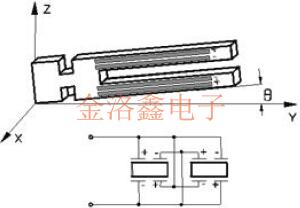

在最簡單的情況下，如在X形彎曲振動器中那樣從山頂切出山墻。出現了頻率的不利溫度響應的相同缺點。通過適當的叉形桿的成形可以解耦，使得腳上的叉可以是低衰減的。只有在蝕刻過程中的生產過程中，這種措施才是經濟可行的。圖2.15顯示了X剖面中的叉擺r。切割角度和電極布置與X切割彎曲擺動保持一致。
XY'切割中的叉形振蕩器：

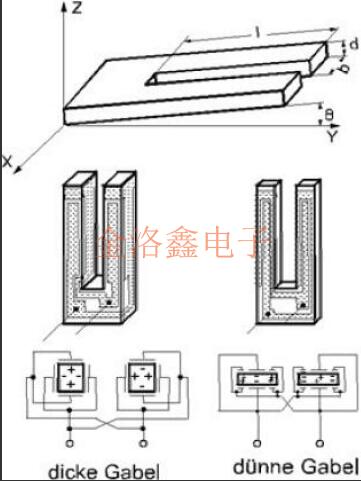

如在XY'彎曲石英晶體振蕩器下所描述的，彎曲運動的激勵通過用于橫向場激勵的電極布置來實現。在薄蝕刻移植物的情況下，橫向場由在叉的邊緣處的兩個非常窄的電極產生（圖2.17）。

Abb.2.16Gabelschwinger

圖2.17XY'-cut叉振動器

音叉石英晶振的電氣特性：

*蝕刻技術的生產=鋸=S
頻率的溫度響應對應于彎曲振蕩器
比如：

拋物線開口常數a為0.038...0.045ppm/°C2

音叉晶振除了有插件形以外，貼片型的音叉石英晶振是目前市場上最常用的，尤其是4115晶振，3215晶振，2012晶振，1610晶振這幾種尺寸的，比插件的穩定性更好，精度更高，成本也比較高。日本和臺灣專門生產這種晶振的廠家比較多，例如金洛鑫電子代理的KDS晶振，西鐵城晶振，精工晶振，愛普生晶振，鴻星晶振，TXC晶振，泰藝晶振，亞陶晶振，希華晶振等品牌。部分料號長期備有現貨庫存，交期快，訂購熱線：0755-27837162。
