Oscilent電子拓展了SAW濾波器設備Web支持
聲表面濾波器發展技術幾乎普及了現在的無線電通訊基站,在其移動通訊方面打造出了屬于自己的一片領域,具備的靈活性快捷,傳輸損耗低,抗電波干擾信號強等高性能在電網地區發出了勇猛的技術突破,美國Oscilent晶振電子公司是為無線電應用的推出 SAW濾波器產品的解決方案制造商,研發的SAW濾波器系列產品專注于信號處理應用,功能涵蓋低容量和高容量程序范圍使用.

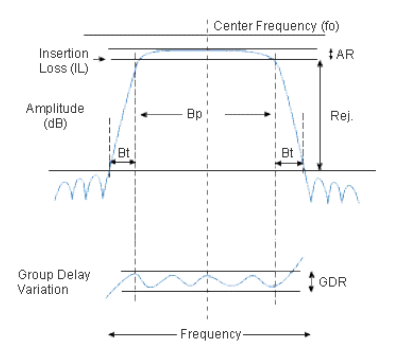

Oscilent晶振企業提出自家領悟的7點SAW濾波器產品理念供客戶參考:1.中心頻率(Fo),通帶寬度(Bp):簡單地說,(如圖)通帶寬度將傳遞一個特定的信號頻段,并拒絕其他人下降在樂隊之外,來自SAW過濾器設計透視,第一個參數來考慮的是分?jǐn)?shù)帶寬(Bp/Fo)因?yàn)閷?duì)濾波器的影響在設計中使用的基板材料,基底材料影響很多參數,最重要的是溫度穩定性規格.

2.通帶上的幅度紋波寬度(AR):幅度紋波是一個度量(dB)的變化或差異值濾波器通帶中的衰減,通常將SAW過濾器指定為具有典型和最大允許值值.
3.通帶上的群延遲變化寬度(GDR):從數學的角度來看及時測量,A組延遲聲表面濾波器是第一個微分值相變頻率的相位時間通帶中的(變化),否則,我們可以參考群延遲作為斜率相位與頻率曲線,簡單來說條款,Group Delay代表時間它需要信號通過SAW濾波器.
4.過渡帶寬(Bt):否則稱為裙子,該區域阻帶和通帶之間在Passband的兩側都有發現。
5.拒絕(REJ):SAW濾波器的所有范圍均不包括通帶,拒絕也可以稱為拒絕范圍或停止帶,我們可以將其稱為范圍其中相對衰減較大比指定的拒絕方面,同適當?shù)牟牧线x擇和設計,可以拒絕50dB或更大在廣泛的分?jǐn)?shù)范圍內帶寬和形狀因素.
6.插入損耗(IL):SAW Filter設計技術的進展通常允許包含一個的設計低于10dB插入損耗的規格,但是,可達到的最小插入次數損失通常受到影響分?jǐn)?shù)帶寬及其影響適用基上的這個比例材料,插入損失值將接近時通常會增加基板的分?jǐn)?shù)帶寬限制材料,例如,一個分?jǐn)?shù)帶寬值一般為8％產生的插入損失低于a使用分?jǐn)?shù)帶寬值30％相同的基材.
7.包裝:影響包裝尺寸的因素用于SAW濾波器設計包括與Center關聯的參數頻率,帶寬和形狀因子,其中一些小問題,對于例如,較低的頻率需要更大基板,從而增加了尺寸設計師可以使用的包,因此,同樣重要減小包裝尺寸的挑戰是始終Oscilent Design考慮工程師們?cè)噲D滿足期望最小包裝中的參數可能,在選擇包裝時,我們建議陳述一般偏好,沒有這個輸入,Oscilent將設計使用最具成本效益的方法平衡參數要求與成本和可制造性.
SAW濾波器技術的優點包括緊湊的封裝,低振動性能,出色的線性相位特性,抑制質量以及相對穩定的溫度性能,基站濾波器的物理結構帶來了許多其他優點,這些優勢允許極其堅固可靠的設計,在無線通信設備應用中保持穩定,此外,鋸片過濾器的固有設計和晶圓加工技術可在低產量和大批量生產中提供可重復的裝置.
