Diodes可抵抗惡劣環境耐高溫的汽車晶體XRQ系列產品說明
來源：http://www.benpai.com.cn 作者：金洛鑫電子 2019年12月18
Diodes可抵抗惡劣環境耐高溫的汽車晶體XRQ系列產品說明
應用在汽車領域的石英晶體與普通的晶體不一樣,通常工作溫度都會達到-40℃~+100℃以上,而且要符合AEC-Q200或者AEC-Q100的標準,才可以使用在汽車系統和汽車設備產品.每一輛汽車需要用到的晶體和振蕩器至少30顆以上,是石英頻率元件較大的用戶群體,也是晶體制造商比較重視的模塊,因此市場上的汽車級晶振型號和分類有很多種,光是不同的品牌就至少超過100家以上,Diodes亞陶晶振品牌公司總部位于美國,但實際生產線主要是在臺灣.

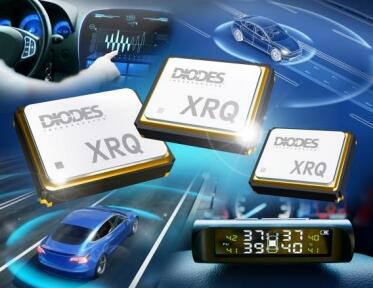

Diodes Incorporated(Nasdaq:DIOD)推出了一系列符合汽車標準的時鐘晶體,可承受惡劣的工作條件,以確保輪胎壓力監測系統(TPMS),信息娛樂,遠程信息處理,以及高級駕駛員輔助系統(ADAS).新型XRQ晶體能夠在高達1500g的離心力下持續運行,通過了TPMS的汽車工程師協會(SAE)J2657規范,現已成為在全球范圍內銷售的新車的強制性安全功能.XRQ系列晶體可承受高達8000g的沖擊,遠高于標準的1500g.它們還可以承受高達1.2米的跌落,從而超過了行業標準JIS-C0044的跌落測試.
XRQ晶體滿足超聲焊接制造工藝的要求,該工藝比傳統工藝更清潔,可用于制造密封物體(如TPMS).該工藝可用于生產必須提供卓越的精度和可靠性的汽車零部件.XRQ系列適用于引擎蓋下和乘客車廂內的汽車應用.它符合AEC-Q200的要求,并提供1級(-40℃~125℃),2級(-40℃~105℃)和3級(-40℃~85℃)溫度范圍.XRQ設備具有PPAP功能,并在IATF16949認證的設備中制造.
提供三種標準尺寸.外形尺寸為3.2mm×2.5mm的XR32Q變體的頻率范圍為12MHz~66MHz.2.5mm×2.0mmXR25Q晶振的工作頻率范圍為16MHz~66MHz,而2.0mm×1.6mmXR20Q器件的工作頻率范圍為24MHz~66MHz.陶瓷表貼封裝采用無縫密封,以確保密封性和機械完整性.
XRQ晶體系列旨在在汽車應用中高度可靠,并在苛刻的條件下準確運行.這些零件符合AEC-Q200的要求,具有PPAP功能,并在IATF16949:2016認證的設備中制造.零件覆蓋三個溫度范圍,可支撐引擎蓋下,乘客艙熱點和一般乘客艙位置.它們是接縫密封裝置,提供三種尺寸的陶瓷包裝:
XR32Q:3.2mmx2.5mm
XR25Q:2.5mmx2.0mm
XR20Q:2.0mmx1.6mm
零件支持12MHz~66MHz的頻率.XRQ系列滿足超聲焊接制造過程以及行業標準跌落測試的要求,XRQ系列石英晶振為需要高可靠性的應用提供了精確的時序.
三種縫封包裝尺寸,具有廣泛的頻率覆蓋范圍:
XR32Q:3.2mmx2.5mm,12MHz~66MHz
XR25Q:2.5mmx2.0mm,16MHz~66MHz
XR20Q:2.0mmx1.6mm,24MHz~66MHz
離心力資格符合SAEJ2657(2004)Sec.4.1.15
符合TPMS的要求
通過Diodes的IATF16949:2016認證的AEC-Q200認證
設備:
1級:-40℃~+125℃
2級:-40℃~+105℃
3級:-40℃~+85℃
堅固的機械沖擊能力支持高達8000G超過MIL-STD-202方法213(標準:1500G)

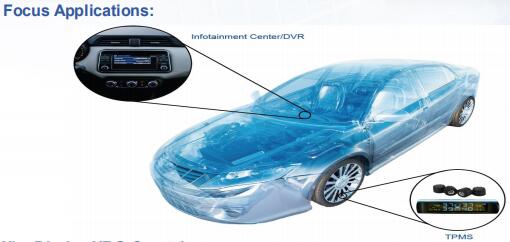

應用領域:
胎壓監測系統(TPMS)
信息娛樂與遠程信息處理
先進的駕駛員輔助系統(ADAS)
為什么要XRQ晶體:
XRQ石英晶體系列每一顆都經過權威性,嚴格性的檢測和認證,確認是符合并適合用于汽車產品身上的汽車電子晶振,而且尺寸都比較小,可以節省更多的空間,擁有極高的耐熱性,高可靠性,高穩定性,可以抵抗惡劣的工作環境.
Diodes可抵抗惡劣環境耐高溫的汽車晶體XRQ系列產品說明
應用在汽車領域的石英晶體與普通的晶體不一樣,通常工作溫度都會達到-40℃~+100℃以上,而且要符合AEC-Q200或者AEC-Q100的標準,才可以使用在汽車系統和汽車設備產品.每一輛汽車需要用到的晶體和振蕩器至少30顆以上,是石英頻率元件較大的用戶群體,也是晶體制造商比較重視的模塊,因此市場上的汽車級晶振型號和分類有很多種,光是不同的品牌就至少超過100家以上,Diodes亞陶晶振品牌公司總部位于美國,但實際生產線主要是在臺灣.
Diodes Incorporated(Nasdaq:DIOD)推出了一系列符合汽車標準的時鐘晶體,可承受惡劣的工作條件,以確保輪胎壓力監測系統(TPMS),信息娛樂,遠程信息處理,以及高級駕駛員輔助系統(ADAS).新型XRQ晶體能夠在高達1500g的離心力下持續運行,通過了TPMS的汽車工程師協會(SAE)J2657規范,現已成為在全球范圍內銷售的新車的強制性安全功能.XRQ系列晶體可承受高達8000g的沖擊,遠高于標準的1500g.它們還可以承受高達1.2米的跌落,從而超過了行業標準JIS-C0044的跌落測試.
提供三種標準尺寸.外形尺寸為3.2mm×2.5mm的XR32Q變體的頻率范圍為12MHz~66MHz.2.5mm×2.0mmXR25Q晶振的工作頻率范圍為16MHz~66MHz,而2.0mm×1.6mmXR20Q器件的工作頻率范圍為24MHz~66MHz.陶瓷表貼封裝采用無縫密封,以確保密封性和機械完整性.
XRQ晶體系列旨在在汽車應用中高度可靠,并在苛刻的條件下準確運行.這些零件符合AEC-Q200的要求,具有PPAP功能,并在IATF16949:2016認證的設備中制造.零件覆蓋三個溫度范圍,可支撐引擎蓋下,乘客艙熱點和一般乘客艙位置.它們是接縫密封裝置,提供三種尺寸的陶瓷包裝:
XR32Q:3.2mmx2.5mm
XR25Q:2.5mmx2.0mm
XR20Q:2.0mmx1.6mm
零件支持12MHz~66MHz的頻率.XRQ系列滿足超聲焊接制造過程以及行業標準跌落測試的要求,XRQ系列石英晶振為需要高可靠性的應用提供了精確的時序.
三種縫封包裝尺寸,具有廣泛的頻率覆蓋范圍:
XR32Q:3.2mmx2.5mm,12MHz~66MHz
XR25Q:2.5mmx2.0mm,16MHz~66MHz
XR20Q:2.0mmx1.6mm,24MHz~66MHz
離心力資格符合SAEJ2657(2004)Sec.4.1.15
符合TPMS的要求
通過Diodes的IATF16949:2016認證的AEC-Q200認證
設備:
1級:-40℃~+125℃
2級:-40℃~+105℃
3級:-40℃~+85℃
堅固的機械沖擊能力支持高達8000G超過MIL-STD-202方法213(標準:1500G)
應用領域:
胎壓監測系統(TPMS)
信息娛樂與遠程信息處理
先進的駕駛員輔助系統(ADAS)
| 客戶要求/問題 | 標準品 | XRQ | 效益 | |
| 終端系統制造 | 支持超聲波焊接 | 不適用 | 1000W,0.1秒和30KHz | 與超聲波焊接配合使用可降低DPPM |
| 動態環境中的耐力 | 震動 | AEC-Q2005G | 20G | 經過測試的典型標準具有更高的耐用性和耐用性,從而確保了更高的可靠性 |
| 機械沖擊 | MIL-STD-2021500G | 8000克 | ||
| 落錘試驗 | JIS-C004475cm高度 | 120厘米 | ||
| 離心的 | SAE-J26571500G | 1500克 | ||
