EPSON晶振,VG-4231CE晶振,3225晶振,壓控晶體振蕩器
參數:頻率范圍3.000MHZ-60.000MHZ“VG-4231CE 27.0000M-PSCM0”
電源電壓:3.3V
負載電容: 15F
工作溫度: -20℃~+70℃
保存溫度: -40℃~+125℃
精度 ±30ppm、±37ppm
輸出方式：CMOS

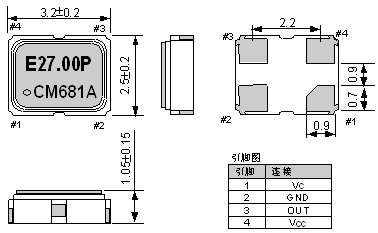

尺寸：小巧型3.2*2.5*1.05
應用：無線網絡，智能手機，廣播音頻視頻，工業自動化設備，車載導航儀系統，智能機器人等產品。

        EPSON愛普生晶振公司成立于1942年5月,總部位于日本長野縣諏訪市,“VG-4231CE 27.0000M-PSCM0”是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.
       愛普生晶振以32.768K晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.

       “VG-4231CE 27.0000M-PSCM0”EPSON晶振,VG-4231CE晶振,3225晶振,壓控晶體振蕩器，屬于晶體本身自帶電壓控制功能的晶體振蕩器，但3225壓控晶振電壓達到1.8V就能起振，最高不超過3.3V，因其的低功耗電流的功能特性，并且VG-4231CE晶振在惡劣的環境下，或者高溫達到70度，低溫至零下20度，都能保持穩定的起振作用，因此在一些高端的智能產品中受到追捧，像智能汽車，衛星導航，平臺基站多有用到。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示石英振蕩器單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則這款壓控晶振會增加啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極
3.負載電容
如果振蕩電路中負載電容的不同，可能導致這款SMD晶振的頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
