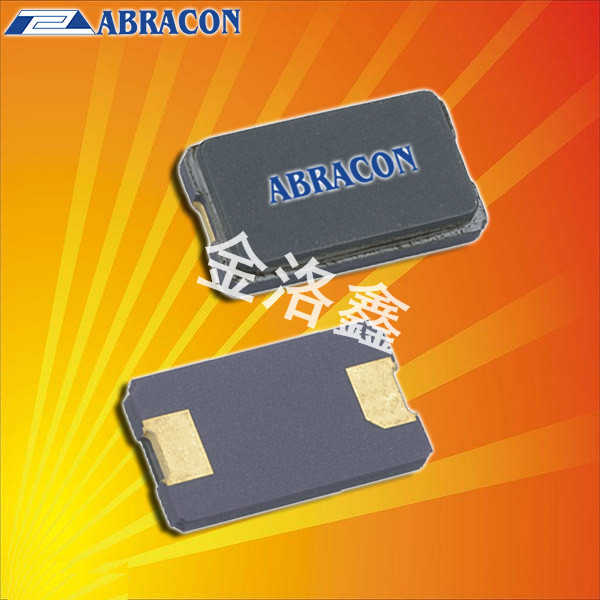

Abracon晶振,貼片晶振,ABM3晶振,貼片石英晶振“ABM3B-8.000MHZ-B2-T”
頻率范圍:8.000MHz~80.000MHz
激勵電平: 10μW (Max. 100μW )
負載電容: 18PF
工作溫度: -10℃~+60℃
保存溫度: -40℃~+85℃
精度:±50ppm
捆包單位：1000pcs/reel

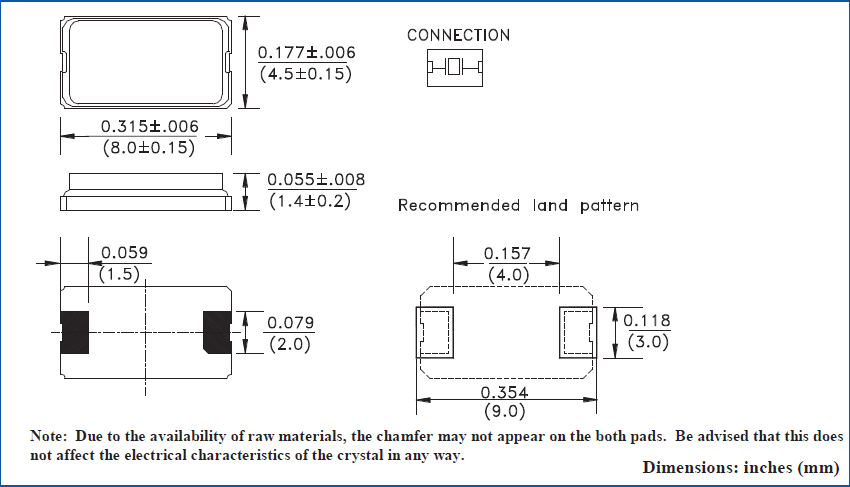

尺寸：8.0*4.5*1.4mm
應用：無線模塊，微處理器，調制解調器，測試設備、PMCIA、無線通信、洗衣機、單片機、家用電器、平板電腦、消費類電子、電腦周邊產品

1、振蕩電路

貼片型石英晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。

配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。

晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

2。角色的分量與參考值

在振蕩電路的設計中，必須認識到個體的作用。

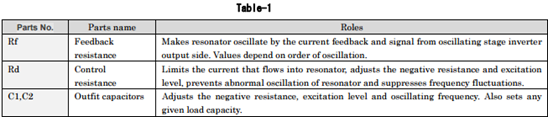

組件.在表1中，以例如振蕩電路為例來描述角色。

（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。

當反饋電阻（rf）未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。

電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

晶體諧振腔的形式模式，但泛音振蕩或基波。

振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。

在8045封裝陶瓷面晶振的案例（kHz頻段），需要連接一個電阻10米。

限制流入諧振器的電流，調節負電阻和勵磁。

電平，防止諧振腔的反常振蕩，抑制頻率波動。

C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有

給定負載能力。適當的控制電阻值（RD）取決于8045壓電諧振器的類型，頻帶和設備的價值。

電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。

音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。

安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和

振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
