首頁溫補晶振有源晶振京瓷晶振,KT3225晶振,3225晶振,溫補晶振

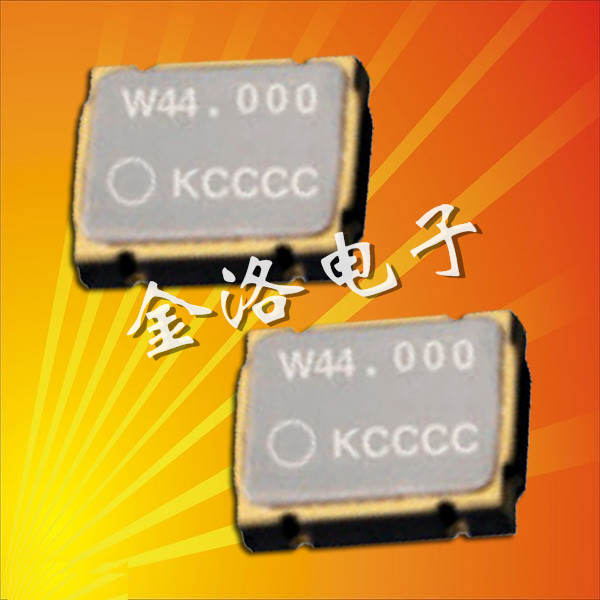

京瓷晶振,KT3225晶振,3225晶振,溫補晶振

規格型號：13639016
頻率：16.368MHZ-27.456MHZ
尺寸：3.2*2.5*1.0mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用于網絡存儲,移動存儲,移動數字媒體,顯示設備,衛星收音機,指紋讀取器等IT行業產品.

　　京瓷晶振,KT3225晶振,3225晶振,溫補晶振，是一款具有溫度補償作用的有源晶振，3225mm小尺寸金屬外殼的表面，可減輕不少外部沖擊的力度，四腳貼片型的合理設計，可適用多種電子產品的焊接盤腳位，KT3225P晶振使用編帶包裝可對應自動貼片機的高效自動貼片，為廣大生產廠家節省不少時間，最低2.8V便可驅動起振，滿足低功耗、低電流理念。

京瓷晶振型號/輸出類型	KT3225P晶振,進口溫補晶振
晶振類型	TCXO振蕩器
輸出電平	10pF
振蕩模式	基本/第三泛音
電源電壓	2.8V
頻率范圍	16.368MHZ~27.456MHZ
頻率穩定度	±0.5ppm
工作溫度	-30~+ 85℃
保存溫度	-40~+ 85℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

　　3225mm體積溫補振蕩器，起振可接受-30~+ 85℃的溫度范圍，特別適用于一些無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3. 測試電路

KT3225P ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載
型號：
KT3225P

（2）抗低,電容負載
型號：
KT3225P

（3） TTL 負載
型號：
KT3225P

（4） LV-PECL 負載
型號：
KT3225P

（5）LV-PECL 負載
型號：
KT3225P

（6） LV-PECL 負載
型號：
KT3225P

（7） LVDS 負載
型號：
KT3225P

（8） HCSL 負載
型號：
KT3225P

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致貼片晶振無法產生振蕩和/或非正常工作。
