TXC晶技晶振,7P晶振,5032晶振,溫補振蕩器
頻率范圍:10.000MHZ-52.000MHZ
電源電壓: 2.8V
負載電容:15PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±0.5ppm
輸出方式：CMOS

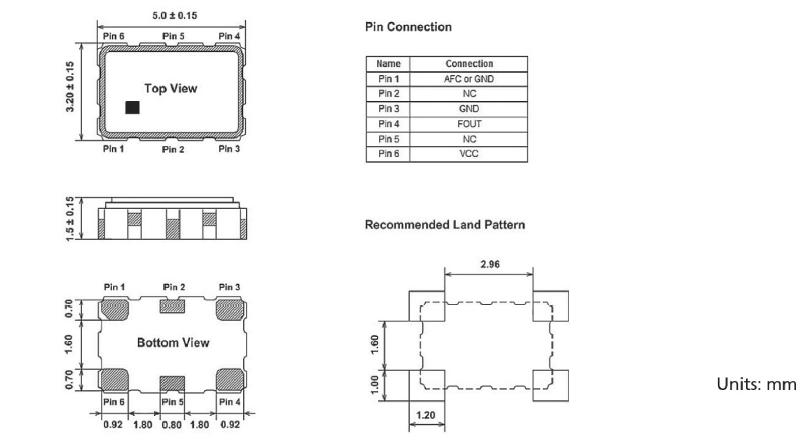

尺寸：超小型化5.0*3.2*1.2
應用：網絡控制器，智能手機，精密儀表儀器，筆記本電腦，全球GPS定位系統，汽車電子，調制解調器等產品。

       自1983年12月成立以來，致力於插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與銷售.臺灣TXC晶振股份有限公司，是全球規模第七大的專業頻率控制元件制造服務公司，主要生產:石英晶體。矢志提供信息，通訊，光電，汽車產業頻率控制組件所需之各項應用產品，并成為全球石英晶體產業經營業績最好的公司之一，以前石英產業前三大。

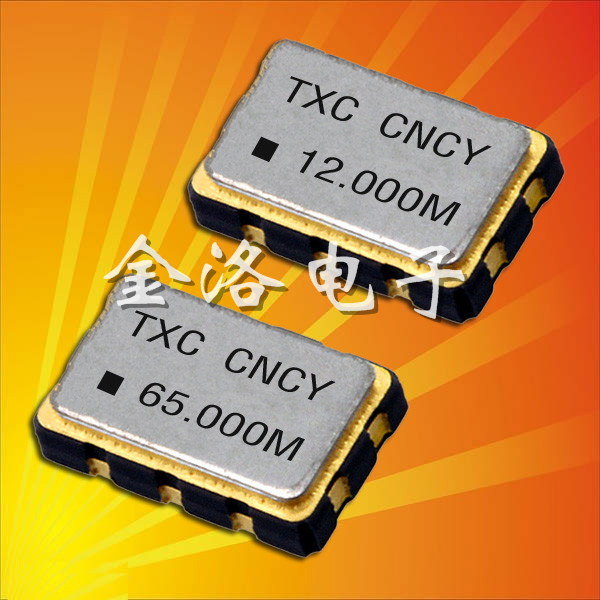

       TXC晶技晶振,7P晶振,5032晶振,溫補振蕩器，是臺灣進口的一款六腳金屬表面貼片型溫補晶體振蕩器，低功耗，低電流，常用的是2.8V的電壓指標，最高的V壓是5.0，消耗非常低因些受到汽車電子廠家們的歡迎，7P晶振的工作溫度特性范圍是-40~+ 85℃，能夠經受嚴寒和酷熱的惡劣環境，本身具有溫度補償功能加上±0.5ppm的高精度，可以使任何產品發揮最大的作用。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過石英振蕩器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

7P :在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： 7P

（2） 抗低,電容負載 型號： 7P

（3） TTL 負載 型號： 7P

（4） LV-PECL 負載 型號： 7P

（5）LV-PECL 負載 型號： 7P

（6） LV-PECL 負載 型號： 7P

（7） LVDS 負載 型號： 7P

（8） HCSL 負載 型號： 7P
