泰藝晶振,OV晶振,5032晶振,進口晶振
參數:頻率范圍2.048MHZ-125.000MHZ
電源電壓:3.3V
負載電容: 15F
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±20ppm,±25ppm,±50ppm
輸出方式：CMOS

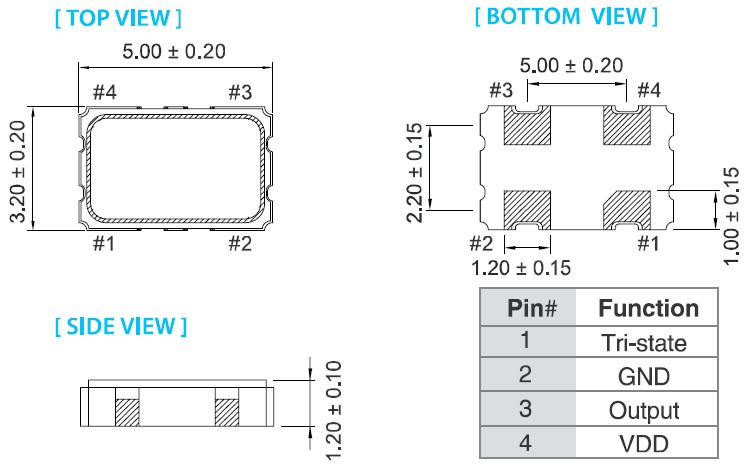

尺寸：中小型5.0*3.2*1.2
應用：移動通信終端基準時鐘，全球GPS定位模塊，串行連接SCSI，數控設備，井下儀器，無線模塊等產品。

        泰藝電子多年來致力于研發創新，部分核心技術是臺灣業界的領先者，近年來陸續取得石英晶振相關制造技術專利；未來將持續加強開發，以成為全球石英頻控組件領導者之目標邁進。經由四十年的持續努力，泰藝電子已是石英頻率解決方案的世界知名廠商。泰藝遍布全球的服務據點能為客戶提供最優質的晶振產品服務與技術咨詢。

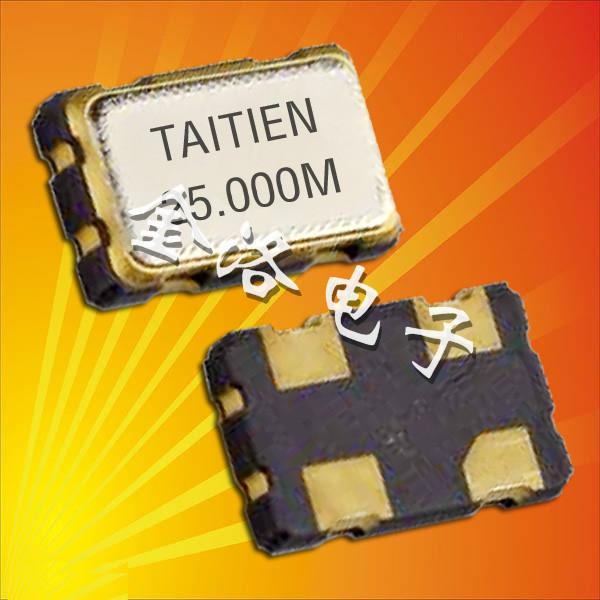

       泰藝晶振,OV晶振,5032晶振,進口晶振，這一款貼片型金屬外殼封裝的石英晶體振蕩器，擁有3.3V驅動的低電壓，+/-20ppm的高精度，自問世以來一直活躍于電子市場上，被確認為最合適應用在民用小型化的數碼電子產品上，OV晶振可有效的為產品節約占位空間，能在惡劣的條件下保持良好的穩定振動。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過振蕩器單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在SMD晶振振蕩電路中提供足夠的負極電阻，否則會增加啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻
3.負載電容
如果振蕩電路中負載電容的不同，可能導致這款臺灣晶振的頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
