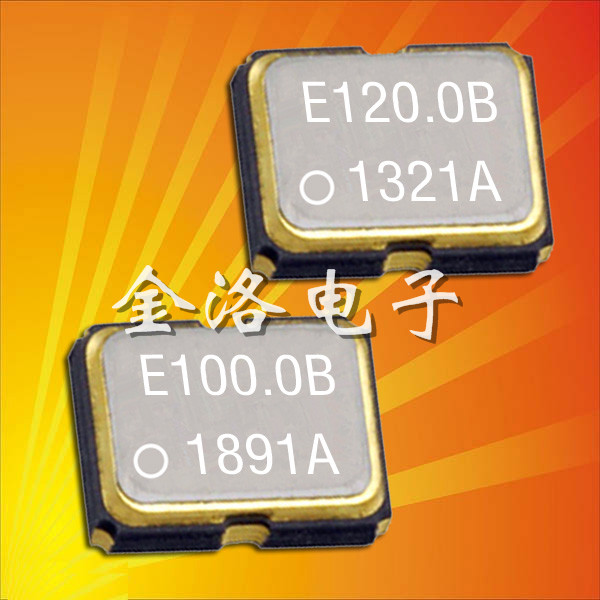

- 規格型號：72449073
- 頻率：73.500MHz~700.000MHz
- 尺寸：5.0ｘ3.2ｘ1.0mm 詳細資料請查看PDF
- 產品描述：廣泛的應用于SDH/SONET,以太網,基站,“SG5032EAN 106.250000M-KEGA3”筆記本晶振應用,全球GPS定位系統,WLAN網絡等產品.符合RoHS/無鉛.
愛普生晶振,SG5032EAN晶振,5032晶振,石英振蕩器,SG5032EAN 106.250000M-KEGA3
愛普生晶振,SG5032EAN晶振,5032晶振,石英振蕩器“SG5032EAN 106.250000M-KEGA3”
頻率范圍:73 .500MHZ-700.000MHZ
電源電壓: 2.5V
輸出方式: LV-PECL
工作溫度: -40℃~+85℃
保存溫度: -40℃~+125℃
精度 ±20ppm、±30ppm、±50ppm
功耗：60 mA Max.
尺寸：中體積重量輕7.0*5.0*1.0mm
應用：汽車電子、汽車車身控制、發電站控制機器、交通設備、醫療器械、運輸車輛機器控制裝置、防火防盜裝置、多媒體器材等產品。
.jpg)
愛普生公司擁有世界頂端的機械技術,是全球數碼映像的領軍企業,同時也生產打印機和影印機等產品.而在電子元器件中,“SG5032EAN 106.250000M-KEGA3”占主席地位,石英晶振中,EPSON愛普生做的異常出色.從MC-146晶振最早期從MP4,MP3收音機模塊啟用開始,在到國內外各大知名品牌手機,最后應用到國內山寨手機市場,幾乎占據80％的手機行業晶振類別。
愛普生晶振,SG5032EAN晶振,5032晶振,石英振蕩器，“SG5032EAN 106.250000M-KEGA3”這是一款擁有差分信號的晶體振蕩器，在晶振行業里非常罕見，頻率從73.5MHZ到700MHZ之間，精度有±20ppm、±30ppm、±50ppm不等，老化率為±5ppm，可以說非常的穩定，尤其適合用在汽車行駛安全方面的產品上，是汽車生產廠家們的福音。
| 晶振型號/輸出類型 | SG5032EAN晶振,進口晶振 |
| 晶振類型 | SPXO振蕩器 |
| 占空比 | 45 % ~ 55 % |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 2.5V |
| 頻率范圍2 | 73.5.000MHZ-700.000MHZ |
| 頻率穩定度 | ±20ppm、±30ppm、±50ppm |
| 工作溫度 | -40~+85℃ |
| 保存溫度 | -40~+125℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1VDD/0.9VDD |
| 啟動時間 | 3 ms Max. |
| 相位抖動（12千赫?20兆赫） | 0.6 ps Max. |
| 老化率 | ±5ppm /年最大。 |
“SG5032EAN 106.250000M-KEGA3”噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近差分晶振的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。
輸出波形與測試電路
1.時序表
.jpg)
2. 測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2) 其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過貼片晶振的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
.jpg)
3. 測試電路
.jpg)
SG5032EAN晶振 ：在頻率電壓控制功能時，進行連接
|
（1）CMOS 負載 型號： SG5032EAN |
.jpg) |
|
（2） 抗低,電容負載 型號： SG5032EAN |
.jpg) |
|
（3） TTL 負載 型號： SG5032EAN |
 |
|
（4） LV-PECL 負載 型號： SG5032EAN |
 |
|
（5）LV-PECL 負載 型號： SG5032EAN |
 |
|
（6） LV-PECL 負載 型號： SG5032EAN |
 |
|
（7） LVDS 負載 型號： SG5032EAN |
 |
|
（8） HCSL 負載 型號： SG5032EAN |
 |
