所有有源晶振在其生命中都受到?jīng)_擊和振動.范圍從口袋中攜帶的移動消費產品到工業設備和航空航天應用中出現的強烈振動水平.即使建筑物中的產品也會受到附近風扇和其他導致振動的設備的影響.因此,重要的是測試和驗證使用何種沖擊和振動的電子元件.表1顯示了各種操作環境中的典型加速度.

表1.各種現場應用中的振動

環境	加速典型-G級別
靜態建筑	0.02rms
牽引車-拖車(3至80赫茲)	0.2peak
裝甲運兵車	0.5to3rms
船只——平靜的海洋	0.02to0.1peak
鐵路	0.1to1peak
船舶——洶涌的大海	0.8peak
螺旋槳飛機	0.3to5rms
直升飛機	0.1to7rms
噴氣式飛機	0.02to2rms
導彈——助推階段	15peak

沖擊和振動不僅會對零件本體和封裝造成物理上的損傷,還可能會引起PCB組件的焊錫接合不良.而且會降低電子部件自身的性能.振蕩器容易受到振動等外部因素的性能影響.例如振子本身的損傷、相位噪聲的增加、抖動的增加、尖峰噪聲的發生.石英振蕩器,石英振子由懸臂結構(懸臂)支撐,對振動造成的損傷非常敏感.SiTime晶振公司的MEMS諧振器基本上比兩個理由更強的振動.一個是比石英振子的質量要小得多,由振動誘發的加速度向振子施加的力也減輕了.第二,SiTime的MEMS振蕩器的設計是由非常硬的構造(在固體模式下面內振動的設計,本質上具備耐振動性的形狀設計,使振動下的頻移最小化的振蕩電路設計)構成的.
測試條件
由于外部因素可能會改變方向,持續時間和強度,因此在各種測試條件(如沖擊和振動靈敏度)下測量貼片振蕩器的電響應非常重要.因此,SiTime使用如表2所示的市售產品(包括SiTime和晶體振蕩器的MEMS振蕩器),以及“正弦波振動”,“隨機振動”和“脈沖沖擊”的三種不同的振動和沖擊.評估了振蕩器本身的響應精度.其中包括已知在高工作頻率下具有低抖動的SAW晶體.

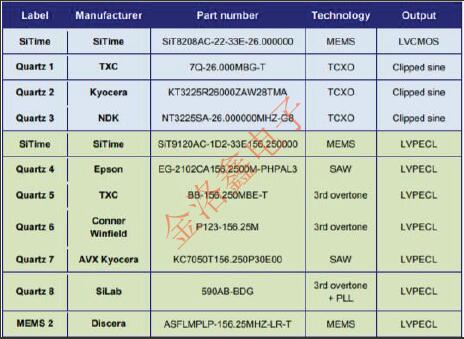

表2.測試中的振蕩器器件;單端器件(藍色陰影)工作頻率為26MHz,差分器件(綠色陰影)工作頻率為156.25MHz

正弦波振動
最初,響應是在15Hz至2kHz范圍內的正弦振動下測量的.它產生具有正弦振蕩周期的頻率調制,并通過頻率噪聲引起相位調制(通常稱為“雜散”).通過表征石英晶體振蕩器對振動的靈敏度,以dBc為單位的雜散感應相位噪聲雜散可以用十億分之一表示,并通過正弦振動的峰值加速度歸一化,得到ppb/它可以以g為單位表示.振動測試由控制器,功率放大器和振動器組成,如圖1和圖2所示,峰值加速度是每個正弦波振動的頻率(15,30,60,100,300,600,1000和2000Hz))每個將是4克.
此外,每個振動頻率的掃描時間約為15至20分鐘.每個頻率點的停留時間約為一分鐘.振蕩器的響應是各向異性的,即取決于振蕩的方向.因此,測試重復相對于圖1中所示的封裝和方向中的器件的1引腳標記的x,y和z方向上的振蕩.然后繪制每個振蕩器的最壞情況方向數據.

圖1.正弦和隨機振動測試設置

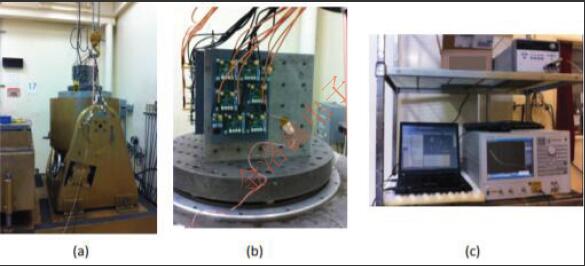

圖2.振動測試設備的照片：(a)振動器,(b)設備安裝塊,(c)相位噪聲分析儀

隨機振動
OSC振蕩器在使用過程中可能會出現隨機振動.它的范圍從幾Hz到幾kHz.這些振蕩會增加寬帶相位噪聲.有幾個標準規定了隨機振動變化的測試條件,具體取決于所測試的電子設備類型和預期的操作環境[1].因此我們根據MILSTD-883H(方法2026)[2]進行了測試,最適合電子元件.該標準規定了振動曲線,可以指定不同的強度等級(見圖3).其中,條件B是7.5-GrmsRMS的組合功率水平,適用于易受高振動應力影響的移動環境.
圖1中測試系統中的控制器使用數字信號處理,根據振動曲線中定義的功率密度水平,在指定的頻率范圍內合成隨機振動.

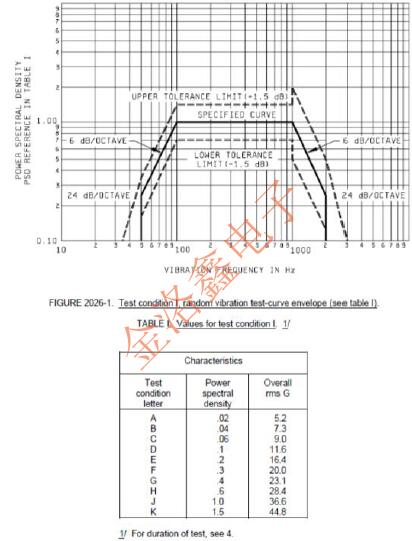

圖3.隨機振動測試的MIL-STD-883H規范[2]

隨機振動導致相應于振動頻率的偏移頻率處的相位噪聲增加.為了計算相位抖動的這種增加,我們?cè)谟泻蜎]有隨機振動的兩種條件下測量每個晶振在15Hz到10kHz頻帶內的相位噪聲,并計算兩個值之間的均方根.計算平方根差.
影響
在第三次測試中,響應沖擊影響的運行期間的瞬態頻率偏差由MIL-STD-883H(方法2002)[2]確定.根據規格測量我們測量了半波的瞬態頻率響應,加速度為500g,1ms半幅應用為1ms正弦沖擊脈沖.MIL-STD-883H[2]標準被廣泛用作非工作模式下機械沖擊下晶體振蕩器的存活測試.SiTime的MEMS振蕩器已通過10,000克至50,000克機械沖擊的鑒定測試,但大多數商用晶體振蕩器僅為100克至1500克.
沖擊試驗環境如圖4和圖5所示.它類似于振動測試的方法.我們?cè)趚,y和z方向上震動了SPXO振蕩器并進行了最壞的情況測量.每100μs連續測量頻率10秒,并且在撞擊之前,期間和之后獲得頻率響應的數據.
