隨著TCXO晶振被大量應用到各行各業,用戶對TCXO溫補晶振的性能和技術要求也越來越高,普通的OSC無法支持部分產品的性能需要,高精度,高精密的TCXO晶振就成了主要選擇之一.當然,TCXO的優勢遠不止如此,本文主要目的,就是為廣大用戶分析解答TCXO的優勢和技術細節,以及大概的應用范圍.
封裝精準的TCXO,相比于傳統陶瓷封裝,使用SOIC-8具有下列優勢.
1.鷗翼式引線充當器件和電路板應力釋放緩沖器,使得板水平應力不會影響裝置,例如,由于溫度變化板導致的彎曲或延展/壓縮沖擊.此外,這種樣式的引線能夠提供最優異的焊點可靠性,并有助于低成本的視覺和/或光學檢查.
2.SOIC-8是擁有巨大裝機能力的最常用的半導體封裝之一,能夠確保供貨連續性和最佳的備貨時間.
Elite Super-TCXO是如何封裝的?
Elite Super-TCXO石英晶振封裝在6.0×4.9mmSOIC-8,外形細小的表面安裝型集成電路封裝內.
采用SOIC-8封裝的優勢是什么?
使用I2C時,頻率變更能夠達到多快?對相位噪聲的影響是什么?
由于0.1ppb的PLL分辨率和每秒10kHz的快速更新速率,所以在低帶寬的同步環路中數字拉對相位噪聲沒有影響.與傳統的VC-TCXO晶振相比,數字拉動有兩個好處.
1.消除近載波相位噪聲的仿真VCXO晶振噪聲
2.消除通常需要的數字控制轉換成模擬控制電壓的外部DAC或PWM

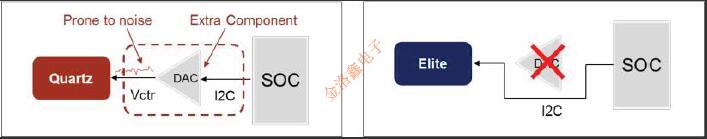

Elite產品系統內可程序設計性能夠提高抗噪聲性能并降低BOM.如上所示,基于石英的設計需要一個DAC,而基于MEMS的設計不需要DAC.
是否有任何的雜散信號?
對于所有常見TCXO頻率而言,雜散信號估計為<100dBc/Hz,能夠滿足所有應用需求.
相比于石英TCXO,Elite Super-TCXO老化情況如何?
Elite Super-TCXO相比同類石英晶體器件,抗老化性能顯著提高,因為MEMS諧振不具備已知的老化機制.在基于MEMS的振蕩器中,少量的老化是來自CMOS集成電路和電子電路和封裝之間的相互作用.可以通過優化CMOS和封裝設計對其進行控制.

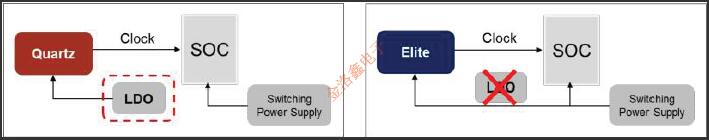

是否需要為Elite Super-TCXO配備一個專門的LDO穩壓器?
Elite Super-TCXO不需要專用的LDO穩壓器,因為它們本身具有多級內部電壓調節,具有優異的抗電壓的變化和電源噪聲性能.因為Elite產品具有優良的電源噪聲抑制(PSNR)表現,任何板上開關電源都可用于Super-TCXO溫補振蕩器的供電.

與此相反,石英振蕩器易受電源噪聲影響,并且需要專用的LDO穩壓器
PSNR性能如何?
Elite Super-TCXO的PSNR性能為0.2ps峰-峰每mV,對于一個單端輸出設備來說,其性能是最佳的.這使Elite Super-TCXO晶振即使在嘈雜的電源條件下能夠保持其應有的性能.
哪些應用能夠從Elite精準Super-TCXO和它的動態性能和數字頻率控制特性中受益?
Elite Super-TCXO的典型應用包括:
SONET;SDHStratum3和Stratum4;同步以太網(G.8262,選項1和2)/小基站與Femtocells;同步以太網;IEEE 1588;光傳送(OTN,OLT等);微波射頻;CMTS(電纜頭端和視頻配電設備);COSPAS;SARSAT;寬帶衛星;測試儀器;工業GNSS;基于GNSS的自動駕駛.
