什么是合成石英晶體以及它的種類特性
來源：http://www.benpai.com.cn 作者：金洛鑫電子 2018年09月14
石英水晶諧振器早已融入到我們生活當中，它幾乎遠處不在，但很多人都不知道它長什么樣子，除非你拆解一種電子產品，在電子產品內部的電路板上，你一定能見到晶振的真面目。石英諧振器的制造原材料現在主要是人造的石英和水晶，但還有另一種比較罕見的，鮮為人知的合成石英晶體，并且具備相當先進的優勢，接下來就帶大家認識下什么是合成石英晶體，以及它的功能作用，分類和特性。
產品類型:
用于AT切割的合成石英晶體
特點：這是最通用的合成石英晶體AT切割石英晶體振蕩器。晶體的形狀和尺寸已經過優化，并且從晶片切割可以獲得高產量。因此它是適合大規模生產。類型和尺寸可以根據要切割的晶片類型選擇。
用于光學元件的合成石英晶體
特點：這是一種光學合成石英晶體，最適合光學低通濾波器，波長板等。它們都是這樣生長的影響光學特性的條紋和夾雜物的密度很低。此外，不包括種子尺寸，大尺寸光學合成石英晶體，Z尺寸超過50毫米，X尺寸超過80毫米可用。
高純度合成石英晶體
特點：高純度合成石英晶體，其中雜質（鋁，堿金屬等）的密度，線性缺陷和
夾雜物一直保持在低水平，可用。
由于高純度合成石英晶體具有高激光電阻，因此它們最適合用于光學元件
高功率/短波激光器。
此外，這種晶體含有極少量的堿金屬，影響石英水晶振蕩子的頻率變化輻射環境。因此，它最適用于輻射環境中使用的高度穩定的晶體振蕩器，例如外太空。它也可以用于各種實驗。
腕表合成石英晶體
特點：切割的晶種傾斜角度為1比2Z面上的Y軸方向的度數適合超緊湊型振蕩器。因?yàn)槲g刻通道的密度很大種子已被控制，具有低蝕刻通道密度的礦石符合您的規格的光刻處理。

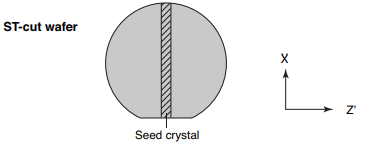

用于聲表面濾波器的合成石英晶體
特點：長大的合成石英晶體一段時間的X大號種子。適用于ST切割的3至4英寸大尺寸晶圓。雖然石英晶振晶片的中心部分含有晶種，但種子含有使用低蝕刻通道密度，此外，處理確保防止在種子部分產生針孔。所有這些因素確保晶體可以放心使用。
高Q合成石英晶體
特點：這種水晶長期生長緩慢時間和增長速度一直保持不變。在所有的Z區的區域，紅外吸收系數α3585是0.024以下（紅外Q值為300萬以上）不斷。這種石英晶體諧振器特別適用于高度使用的晶體單元穩定的晶體振蕩器。
產品種類繁多，選擇范圍廣：
根據最終確保晶圓切割時的高產量目的是Y型合成石英的尺寸和方向晶體到大尺寸合成石英晶體可以自由選擇。
高質量：
合成石英晶體具有較少影響的內部缺陷電氣和光學特性

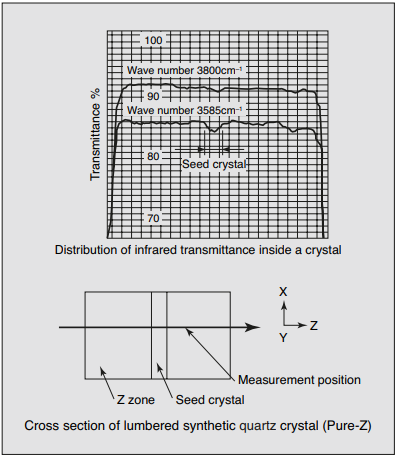

紅外吸收系數α由紅外線測量射線吸收法和標準α3585得到保證為0.069或更低（紅外Q值為180萬或以下）更多）。由于實現了均勻的質量紅外吸收系數α的不均勻性，即取決于晶體內部的位置，是穩定的。
因?yàn)楹铣?a target="_blank">石英晶體的表面已經加工到高精度，良好精密晶圓切割是可能的。
因?yàn)楹铣墒⒕w已經生長基于實用設計的批量生產設施，質量的不均勻性被最小化。
深圳市金洛鑫電子十幾年來憑借專業的技術和知識，在業界中占有一席之地，一直以來都走在技術前沿，幫助過幾十家客戶解決一些或刁鉆或普遍的石英晶振，陶瓷晶振，有源晶振，插件晶振難題。代理日系晶振、臺產晶振、歐美晶振的同時，擁有自己獨立的大規模生產廠房，每年量產的貼片晶振，圓柱晶振，49S晶振，49SMD晶振超過5000萬顆，是一家實力與技術并存的晶振廠家，值得你信任！
