未來熱門產品聲表面諧振器
來源：http://www.benpai.com.cn 作者：jinluodz 2013年07月08
頭腦使人創新，科技使人進步，每個期間的進步都離不開科技的不停創新。就好比如我們拿個簡單的例子來說，最開始在家里有個黑白的電視機就非常的洋氣了，如今這種電視機恐怕已經成為古董了，以往的電視是很大個的，如今什么LED啊，3D平板啊，等離子啊是越做越薄，越做越風雅了，不管是表面上照舊音響結果上都有很大的變革，這便是科技給人帶來的視聽感覺。大概有的人為問為什么如今的電視可以做的那么薄，固然了如今什么壓電元件都在像小體積，薄型生長，像什么電阻，電容啊，聲表面諧振器啊，晶振，而常用的貼片晶振有27.000M晶振、32.768KHZ晶振等等。分外是聲表面諧振器到如今已經是一個壯盛的時期了。
在我們討論聲表波生長趨向之前，聲表面諧振器Surface acoustic resonator和聲表面濾波器SAW filter。聲表面諧振器重要作用原理是使用壓電質料的壓電特性，使用輸入與輸出換能器將電波的輸入訊號轉換成機器能，顛末處置處罰后，再把機器能轉換成電的訊號，以到達過濾不須要的訊號及雜訊，提拔收訊品格的目標。被遍及應用在種種無線通訊體系、電視機、錄放影機及環球衛星定位體系吸收器上。
聲表的主要作用就是把雜訊濾失，比傳統的聲表濾波器安置更簡樸、體積更小。 聲表面濾波器的制作可分為晶圓洗濯、鍍金屬膜、上光阻、顯影、蝕刻、去光阻、切割、封裝、等相干步調，具有可大量生產、消耗低及選擇性高，實用于各型手機等特點。有性能穩固、尺寸小的特點，重要應用于無線設置裝備部署。聲表面濾波器的濾波系列重要應用于蜂窩如移動通訊、吸收器等。調頻系列有低消耗性、高強度的排他性以及對外部阻抗的低立室性。下面我們來看下聲表諧振器為什么會在中國連續生長有那幾點因素：
1，聲表面諧振器小型貼片式化

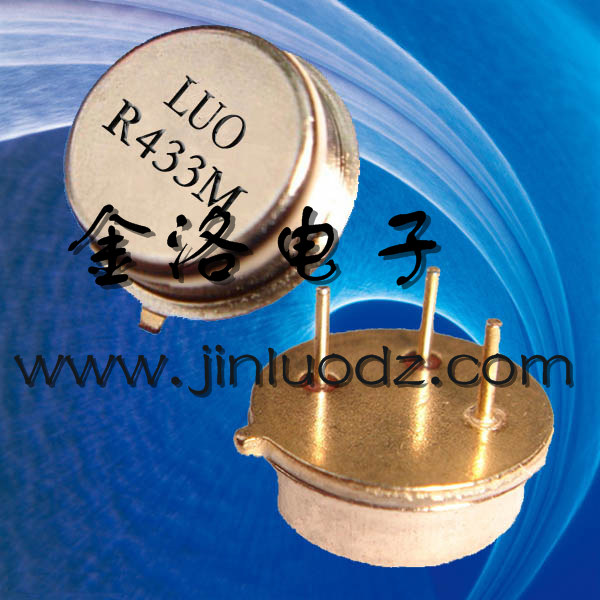

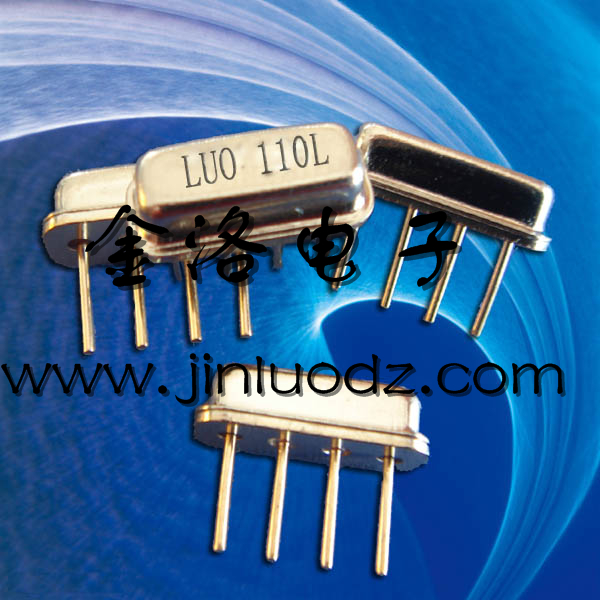

SAW濾波器的小型片式化，是移動通訊和其他便攜式產物提出的根本要求。為縮小SAW濾波器的體積，通常接納三方面的步伐：一是優化計劃器件用芯片，使其做得更小；二是革新器件的封裝情勢，現已由傳統的圓形金屬殼封裝改為方形或長方形扁平金屬封裝或LCCC（無引線陶瓷芯片載體）表面貼裝；三是將差別功效的SAW濾波器封裝在一起組成組合型器件以減小PCB面積，如應用于1.9GHzPCS終端60MHz帶寬的雙頻段SAW濾波器以及邇來富士通公司開辟的雙帶式（可支持模仿和數字兩種模式）便攜式手機用SAW濾波器，均裝有兩個濾波器。
2，高頻、寬帶化為順應電子整機高頻、寬帶化的要求，SAW濾波器也必須進步事情頻率和拓展帶寬。研究評釋，當壓電基材選定之后，SAW濾波器的事情頻率則由IDT電極條寬決定，IDT電極條愈窄，頻率愈高。接納0.35μm～0.2μm級的半導體微細加工工藝，可制作出2GHz～3GHz的SAW濾波器。
拓展SAW濾波器的帶寬通常從優化計劃IDT的電極布局入手。如將IDT按串聯和并聯情勢毗連成梯形多少級聯的布局，輸入/輸出直接實現毗連，接納0.4μm以下的微細加工技能，就可制作出用于無線局域網（LAN）的2.5GHz梯形布局諧振式SAW濾波器，帶寬達100MHz；在多重模式濾波器中，接納縱向毗連的濾波器帶寬要比橫向耦合型濾波器大一些，因此被遍及用于蜂窩德律風和尋呼機的RF濾波，爾后者具有陡削的窄帶特性，可用于小我私家數字蜂窩（PDC）和模仿德律風的中頻（IF）濾波。
3，低落插入消耗
早期SAW濾波器的最大缺陷是插入消耗大，一樣通常在15dB以上，這對付要求低功耗的通訊設置裝備部署分外是吸收前端是無法擔當?shù)摹闈M意當代通訊體系及別的用途的要求，人們通過開辟高性能的壓電質料和革新IDT計劃，使器件的插入消耗低落到3dB～4dB，最低可達1dB。在眾多壓電質料研究結果中，最引人注目的日本村田制作所（村田為陶瓷晶振行業領軍品牌）發明的ZnO/藍寶石層狀布局基片質料，使用這種基片質料，已制造出1.5GHzPDC用射頻SAW濾波器，其插入消耗僅1.2dB。
